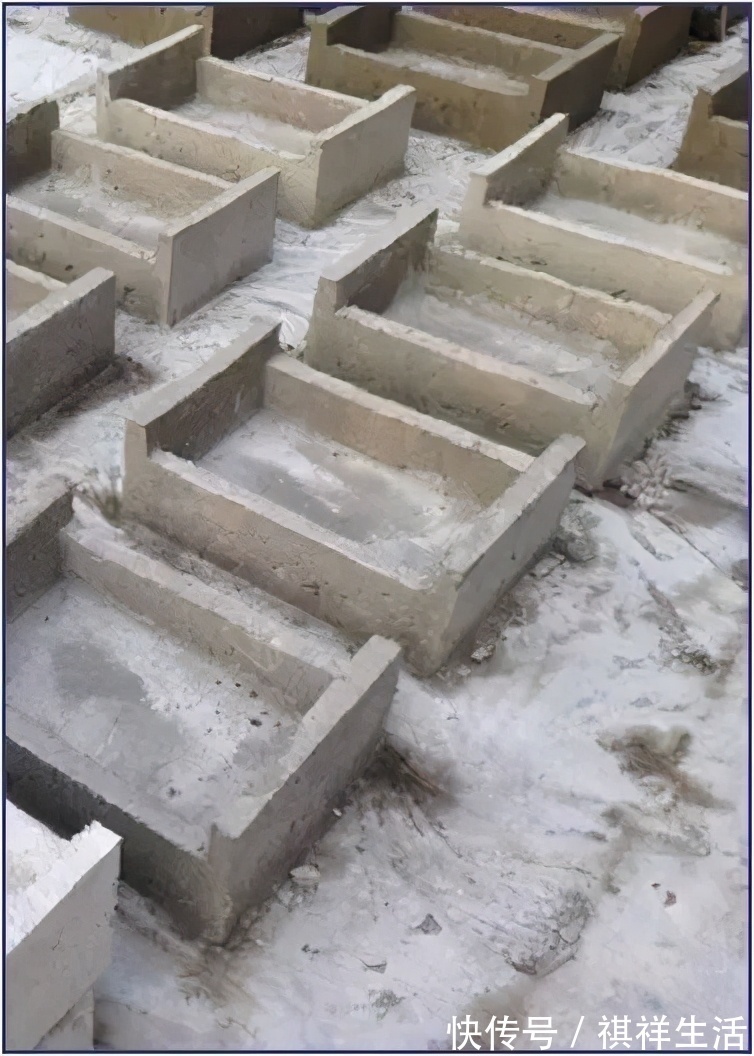

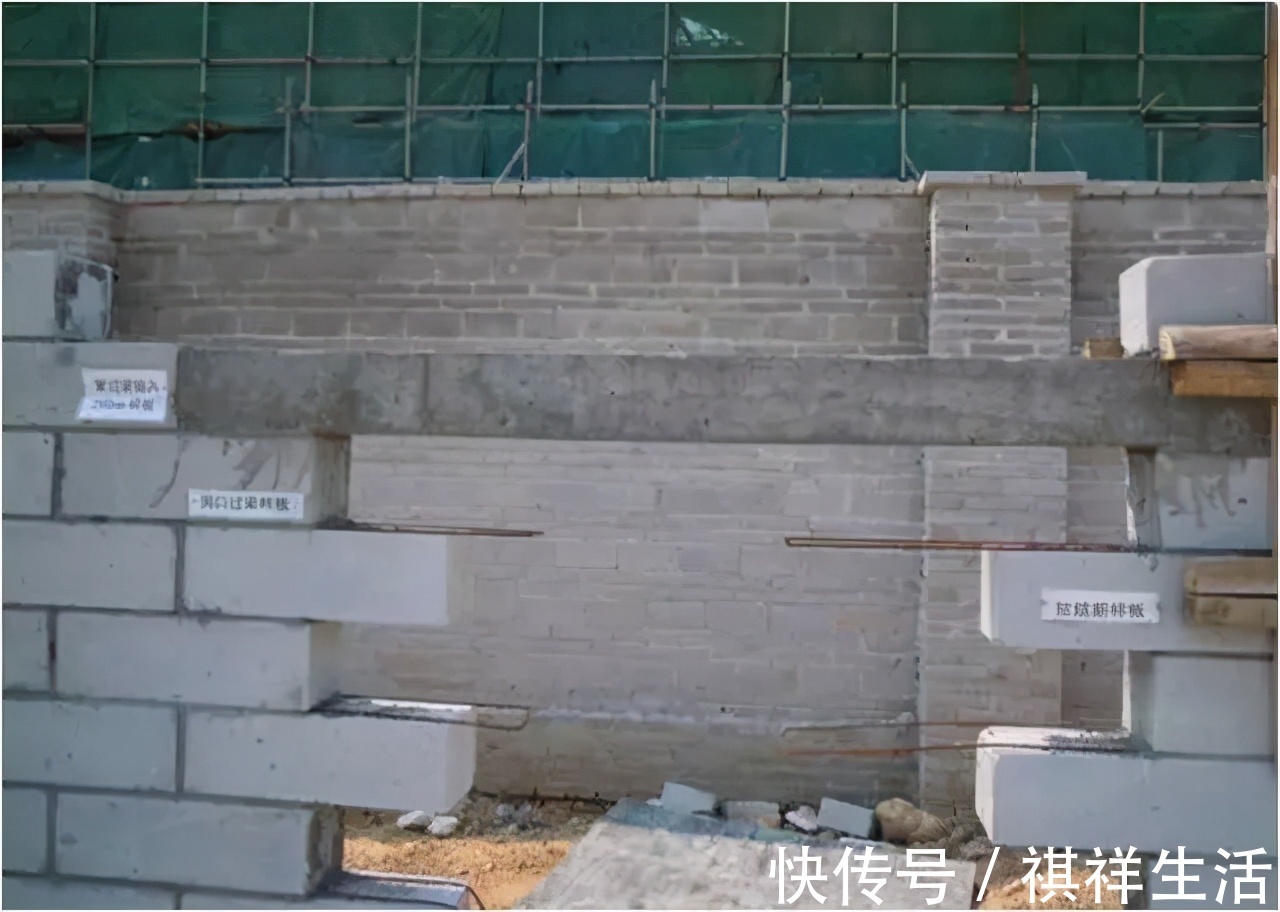

正确：加气块洞口过梁支座长度为300
2015版“两防”要求：大于300洞口必须设置过梁，加气块洞口过梁的支座长度不小于300mm，其他砌体过梁搁置长度，
当墙厚大于等于240mm时，为300mm;当墙厚为370mm时，为250mm.


文章插图




文章插图




文章插图




文章插图




文章插图

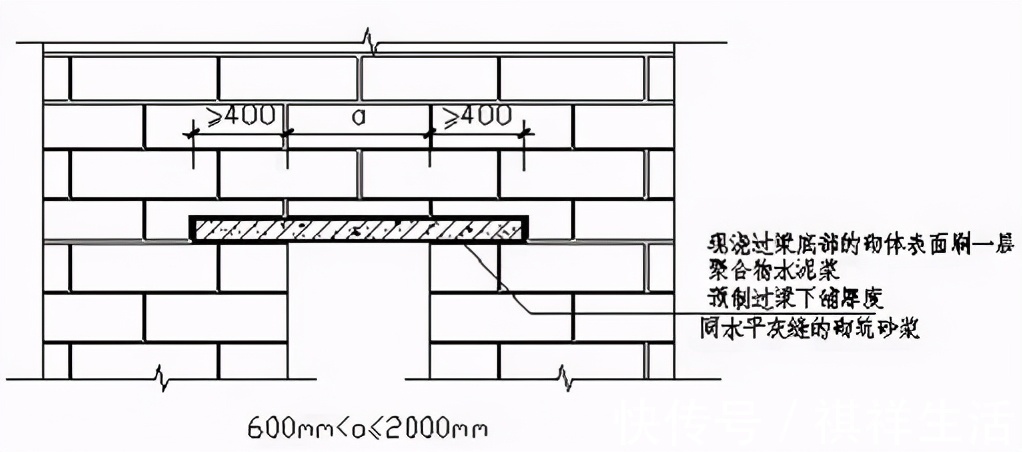

洞顶过梁设置示意图


文章插图


5、拉结筋设置要求
框架柱与填充墙之间沿柱设置2Φ6@500（或按砌块模数≤60 cm）设置拉结筋，其伸入墙内长度不小于70 cm，且不小于墙长的1/5。（或按砌块模数≤60 cm）设置拉结筋，其伸入墙内长度不小于70 cm，且不小于墙长的1/5。
若遇斜梁，拉结筋的设置相同。抗震烈度为六、七度的地区宜通长设置；抗震烈度为八、九度的地区应通长设置。


文章插图

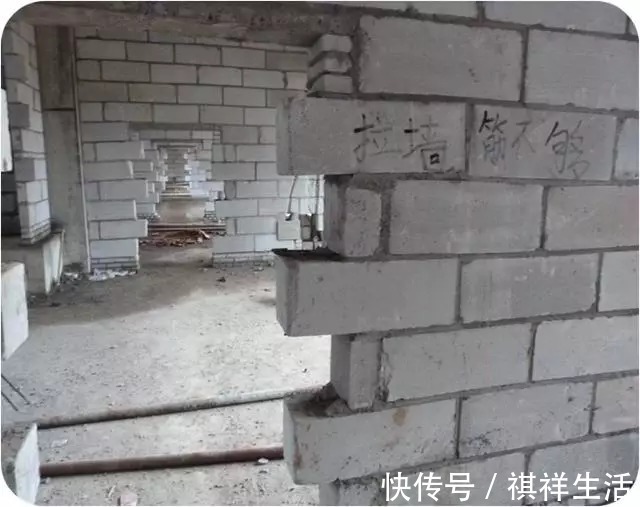

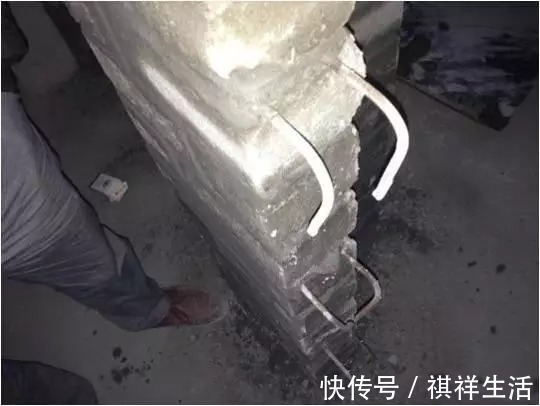

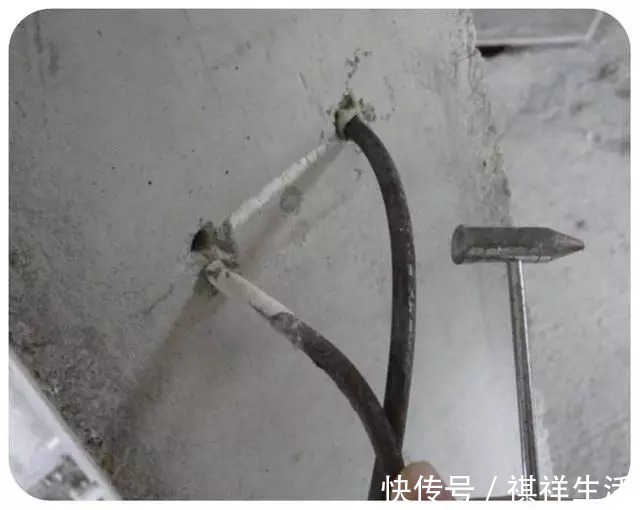

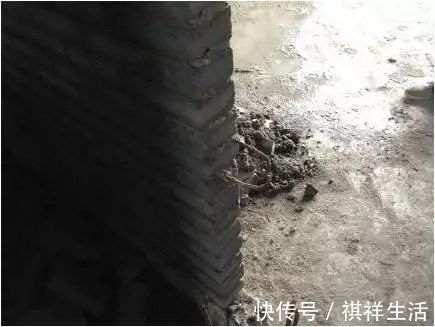

后置拉接筋钻孔除灰不净，不起拉接作用


文章插图

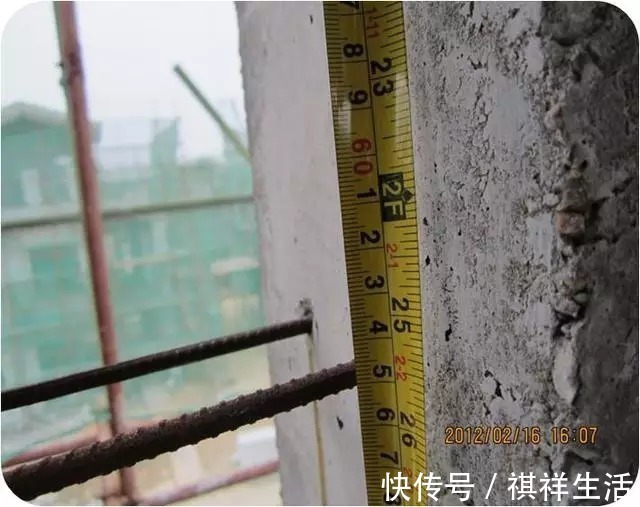

拉结筋间距大于500mm或不符合砖模数


文章插图




文章插图

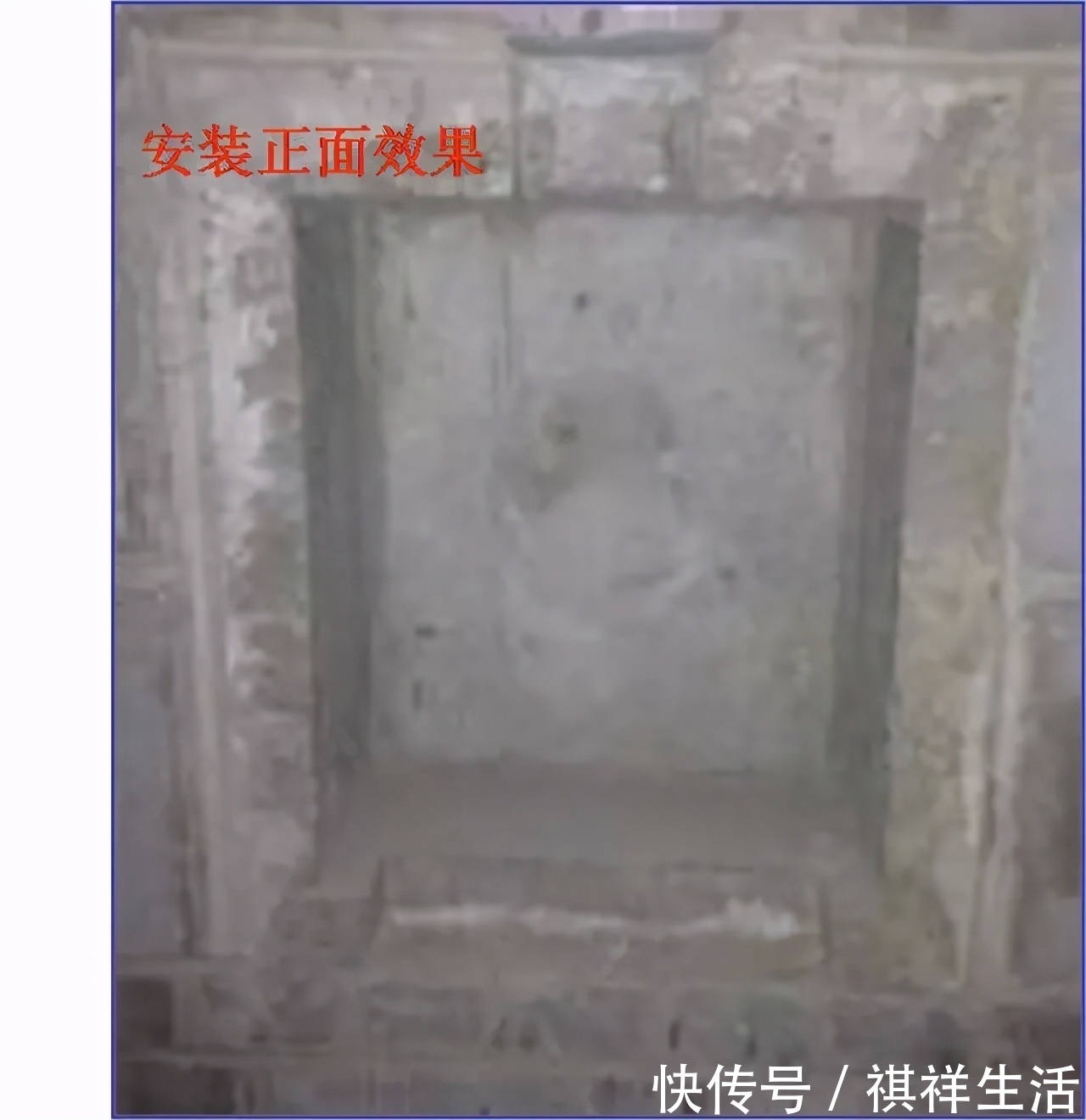

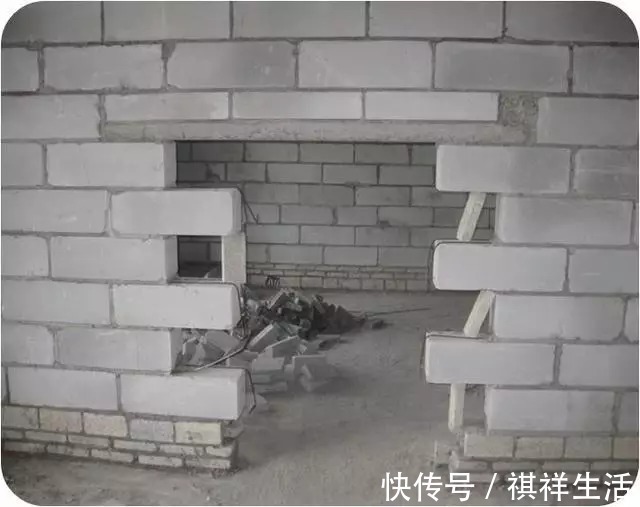

施工洞口未预留拉结筋


文章插图


规范【GB50203-2002第3.0.4条】规定：施工洞口侧面离交接处墙面不小于500mm,洞口净宽不超过1m,按规范要求留设过梁、阳搓及拉结筋，保证施工洞口填堵后墙面的整体性、稳定性，防止抹灰层开裂。
砌体与构造柱、抱框柱拉结筋


文章插图


错误：120墙设置一根拉结筋


文章插图


正确1
