（4）“功耗限制电阻”旋钮：“功耗限制电阻”相当于晶体管放大器中的集电极电阻 ， 它串联在被测晶体管的集电极与集电极扫描电压源之间 ， 用来调节流过晶体管的电流 ， 从而限制被测晶体管的功耗 ， 测试小功率晶体管时 ， 一般选该电阻值为1k欧姆 。
（5）“基极阶梯信号”旋钮：此旋钮给基极加上周期性变化的电流信号 ， 每两级阶梯信号之间的差值大小由“阶梯选择毫安/级”来选择 。 为方便起见 ， 一般选10μA/级 。 每个周期中阶梯信号的阶梯数由“级/簇”来选择 ， 阶梯信号每簇的级数 ， 实际上就是在图示仪上所能显示的输出特性曲线的根数 。 DNJSB.COM分享
（6）“零电压”、“零电流”开关：此开关是控制被测晶体管基极状态开关 ， 当测量管子的击穿电压和电流时 ， 都需要使被测管的基极处于开路状态 。 这时可以将该开关设置在“零电流”挡（只有开路时 ， 才能保证电流为0） 。 当测量晶体管的击穿电流时 ， 需要使被测管的基、发射极短路 ， 这时可以通过将该开关设置在“零电压”挡来实现 。
四、正确使用电烙铁
电烙铁是电脑硬件维修不可缺少的工具之一 ， 常用的电烙铁有外热式电烙铁、内热式电烙铁、恒温式电烙铁、吸锡式电烙铁等几种：

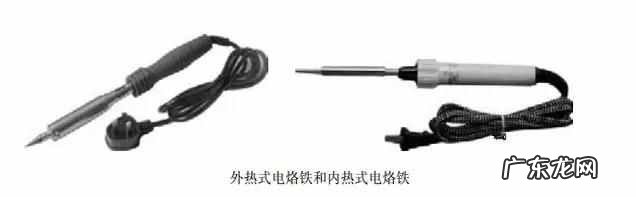

（1）外热式电烙铁：烙铁头安装在烙铁芯里面的电烙铁称为外热式的电烙铁 。 其体积较小、价格便宜、使用寿命长 。 焊接金属底板或者比较大的元件 ， 可以用45W～75W的外热式电烙铁 。
（2）内热式电烙铁：烙铁芯装在烙铁头里面的电烙铁 ， 称为内热式电烙铁 。 其发热块的热利用率高 ， 而且更换烙铁头也较方便 。 普通电子制作（如焊接印刷电路板）都用20W～30W的内热式电烙铁 。

文章插图

（3）恒温式电烙铁：在烙铁头内 ， 装有带磁铁式的温度控制器 ， 控制通电时间而实现温度控制的电烙铁 ， 称为恒温式电烙铁 。 由于在焊接集成电路、晶体管元器件时 ， 温度不能太高 ， 焊接时间不能过长 ， 否则就会因温度过高造成元器件的损坏 ， 因而对电烙铁的温度要加以限制 。 恒温式电烙铁就是专门针对这一要求而设计的 。 其价格自然较贵 ， 体积也较大 。
（4）吸锡式电烙铁：吸锡式电烙铁是将活塞式吸锡器与电烙铁融为一体的拆焊工具 。 一般电脑硬件维修都用20W～30W的内热式电烙铁 。 当然有一把25W～50W的外热式电烙铁能够有备无患 。
五、正确使用热风焊台
热风焊台是维修电子设备的重要工具之一 。 热风焊台主要由气泵、气流稳定器、线性电路板、手柄及外壳等基本组件构成 ， 其主要作用是拆焊小型贴片元件和贴片集成电路 。

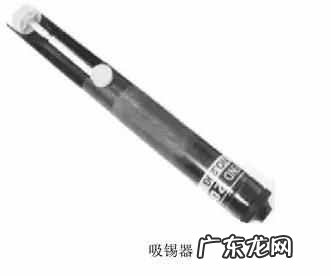

六、正确使用吸锡器
拆卸电路板上的元器件时 ， 吸锡器用来将元器件上的焊锡吸掉 ， 以方便拆卸 。 吸锡器分为自带热源和不带热源两种 。


文章插图

七、正确使用编程器
编程器主要用来修改只读存储器中的程序 ， 编程器通常与计算机连接 ， 再配合编程软件使用 ， 在维修时 ， 通常使用编程器刷新主板BIOS芯片、显卡的BIOS芯片、网卡的启动芯片、EEPROM串行芯片等 。
