墙面为什么总开裂？15个原因，施工人员请注意！混凝土

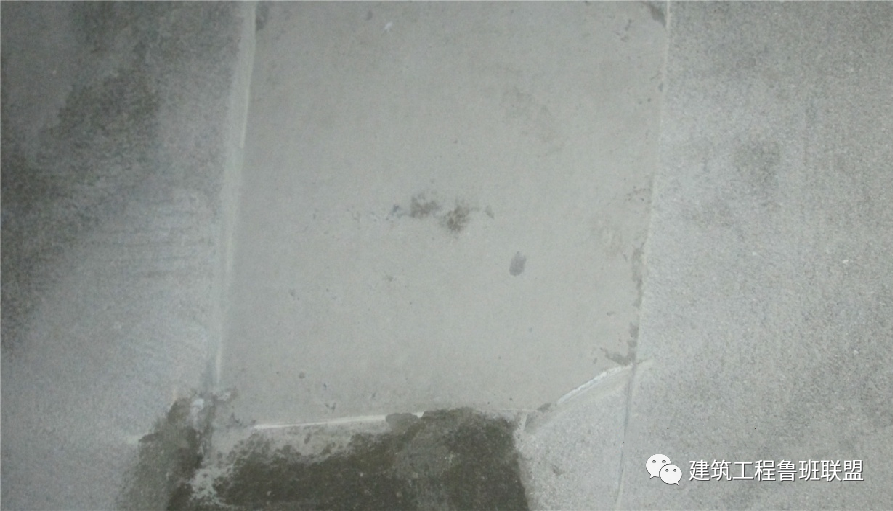

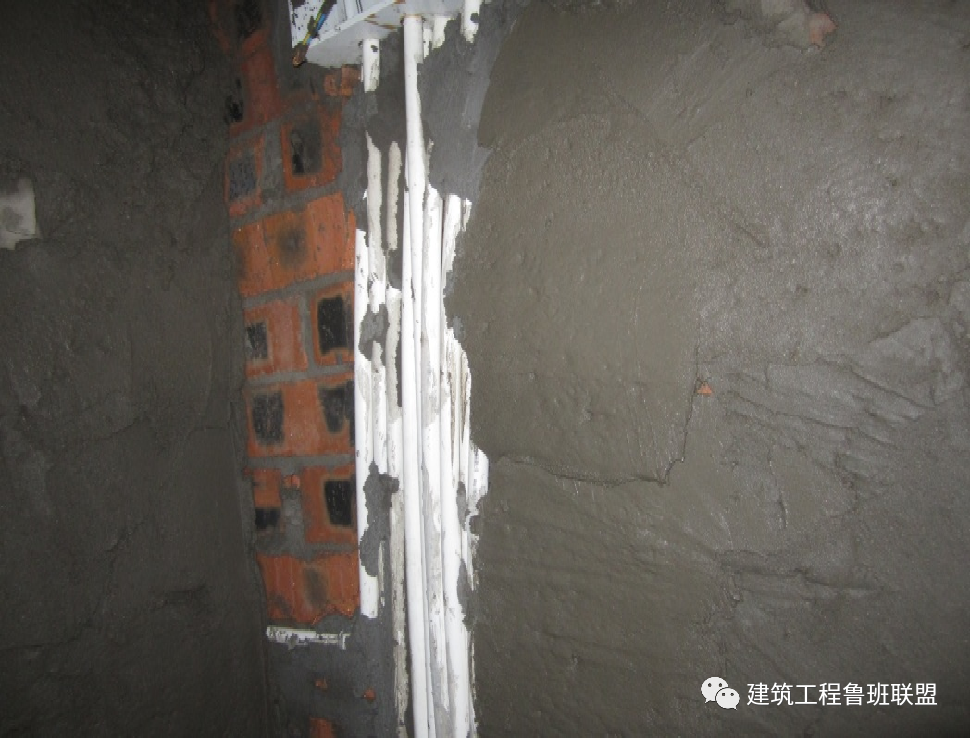

文章图片

文章图片

墙面开裂是建筑工程常见的质量通病，形象工程质量及形象，造成墙面开裂的成因较多，本文总结常见的15个成因，大家注意在施工中加以防范，提升工程质量。

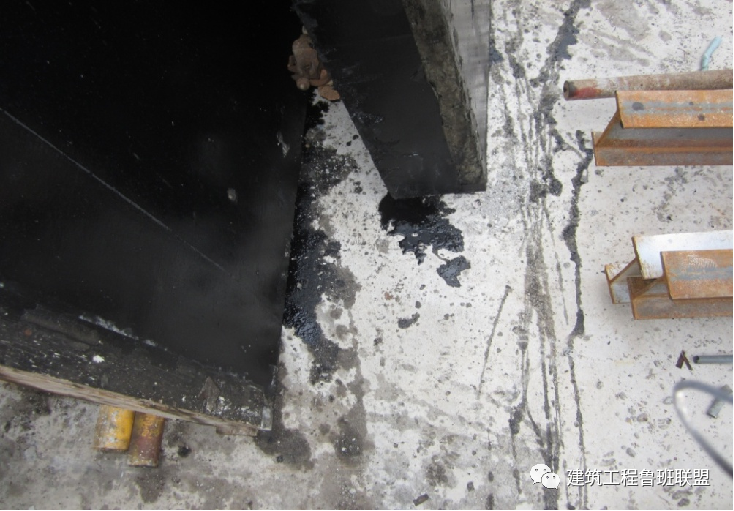

1、模板施工采用废机油等作为涂膜剂
结构施工，特别大钢模体系下使用废旧机油作为脱模剂，有机油脂类附着时间长，难消除，极易导致钢模体系下抹灰开裂、空鼓。

2、混凝土表面未拉毛或拉毛质量差
结构混凝土标号均为C30以上，且混凝土经振捣及脱模剂、致密剂双层作用下形成混凝土致密层，表层较为光滑，砂浆面难以附着。拉毛或喷毛处理常使用1:1砂浆加建筑胶作为基层处理，建筑胶含量过低及覆盖率不足极易导致抹灰空鼓、流坠开裂。

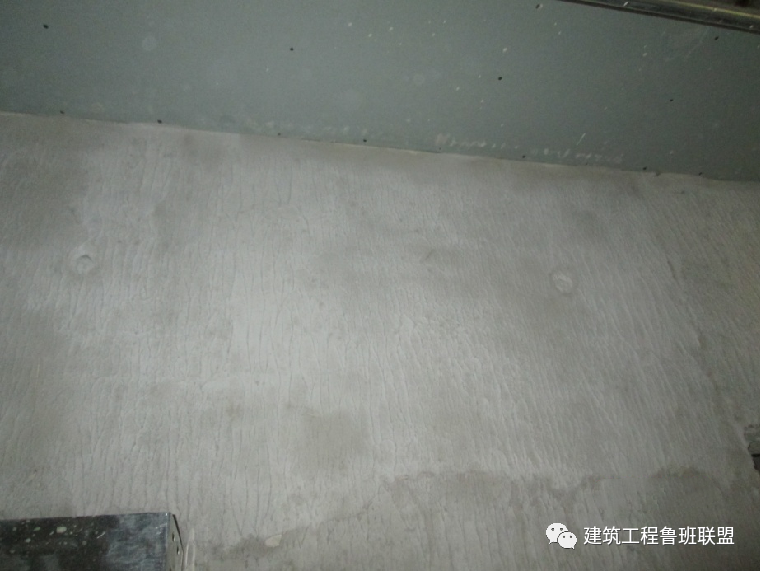

拉毛覆盖率较高

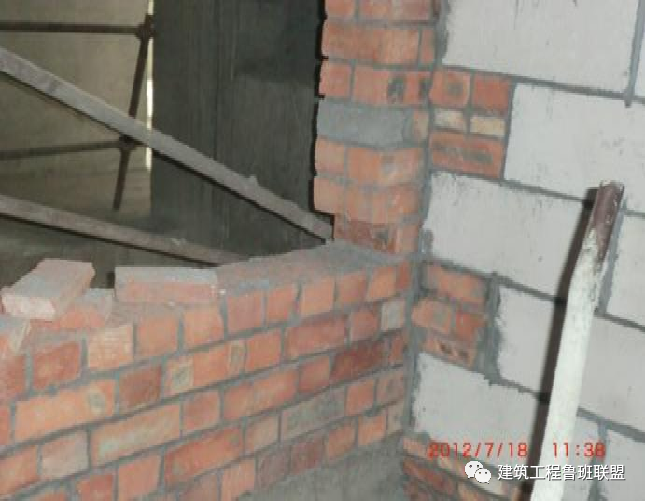

3、砌筑断砖上墙
砌筑砂浆伸缩沉降特别断砖部位沉降量大于其他部位，易形成多皮通缝。砌体断裂部位吸水率增大，导致该部位砂浆快速失水导致开裂、空鼓。

4、砌体瞎假缝
瞎假缝部位存在明显空腔，导致砂浆面快速失水，导致空鼓。大面积瞎假缝极易大致抹灰面龟裂及贯穿裂缝。

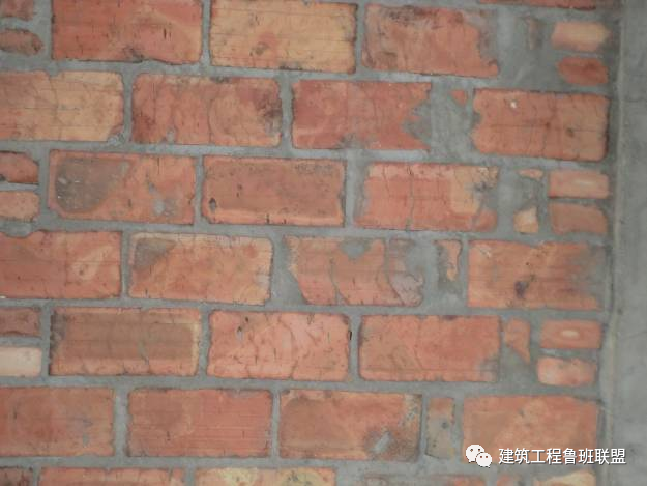

瞎缝

假缝
5、砌体洞口缺陷
砌体洞口缺陷为以下几个方面：（1）窗台板与窗边墙无搭接处理；（2）窗台板与窗边墙咬合长度不足或密实；（3）砌体洞口未设置预制块导致砌体破损。

窗台板与窗边墙无咬合

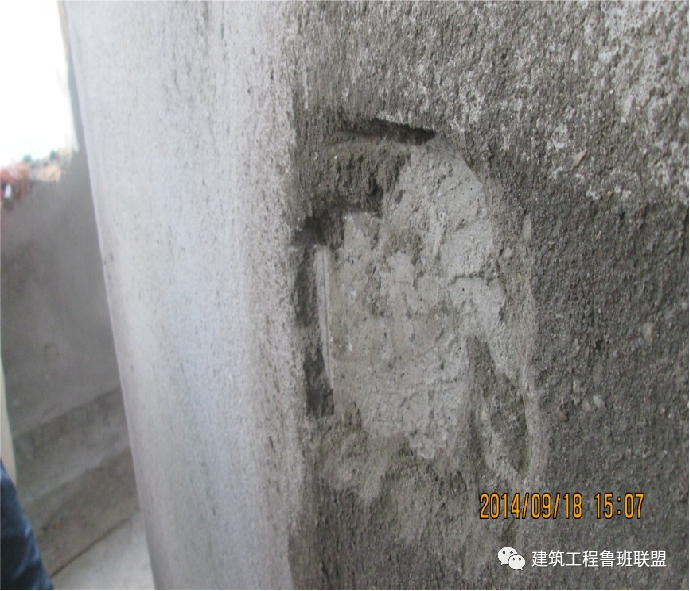

窗台板与砌体咬合不密实

6、斜顶砖施工缺陷
斜顶砖缺陷主要为以下几个方面：（1）斜顶砖规格过大，导致灰缝过大；（2）斜顶砖角度大于60或小于45度；（3）斜顶砖灰缝不密实。

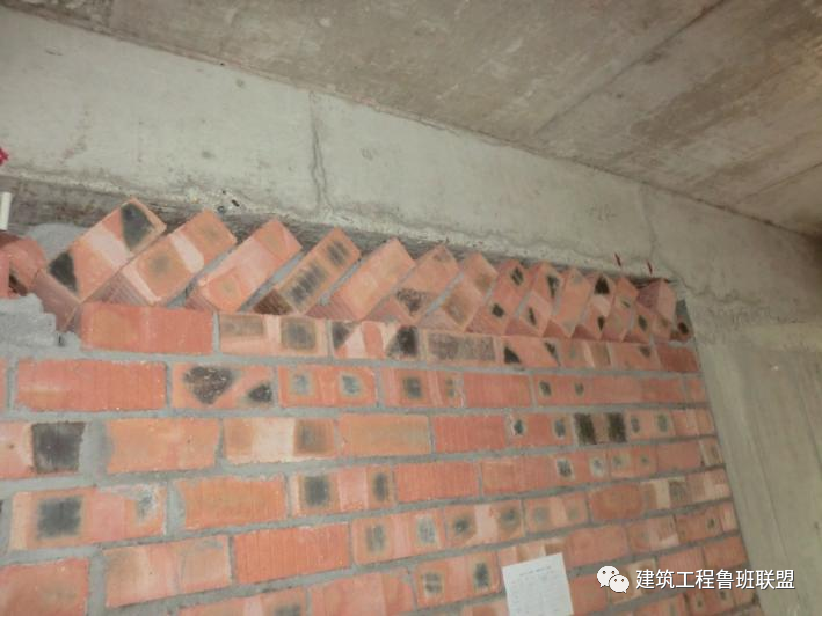

斜顶砖灰缝不密实

斜顶砖规格过大?

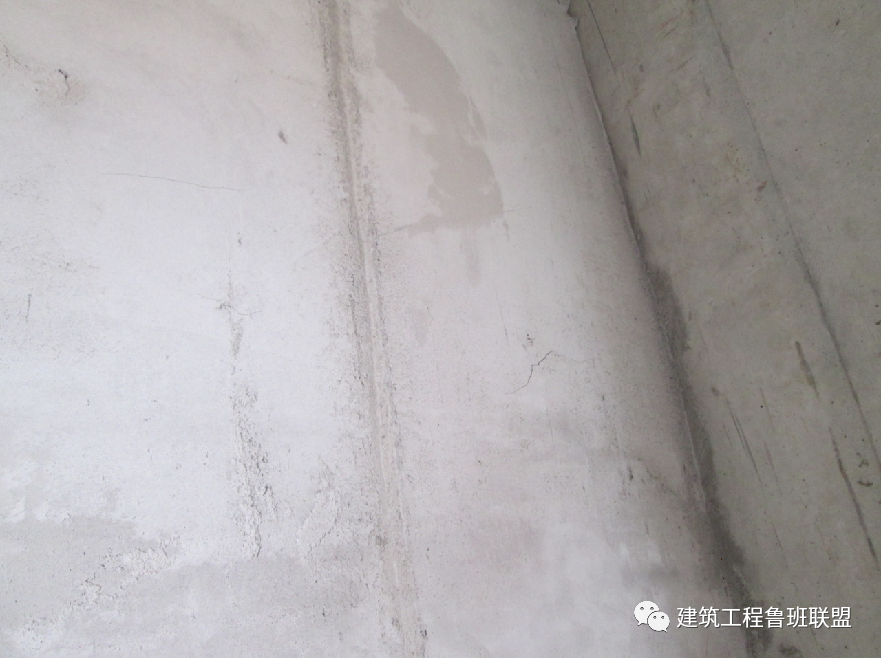

7、混凝土与砌体交接面挂网处理差

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
