电流表符号(电气符号的完整集合)
电气(电力和设备)是诸如电能的生产、传输、分配和使用以及电气设备制造等学科或工程领域的总称。它是以电能、电气设备和电气技术为手段，创造、维护和改善定义的空房间和环境的科学，涵盖电能转换、利用和研究三个方面，包括基础理论、应用技术、设施设备等。
电气工程是现代科学技术领域的核心学科之一，也是当今高科技领域不可或缺的重点学科。正是电子技术的巨大进步推动了以计算机网络为基础的信息时代的到来，并将改变人类的生活和工作方式。电气工程的发展前景也很有希望，这使得如今学生的就业率始终居高不下。
电包括电器！
1.电气图形符号的类型和组成。
电气图符号一般分为:极限符号、通用符号、方框符号和标记或字符。
有限的符号不能单独使用，必须与其他符号相结合，形成完整的图形符号。
例如，交流电机的图形符号由文字符号、交流限制符号和轮廓元素组成。
延时过流继电器的图形符号由测量继电器盒的符号元素、特性值大于设定值时动作和延时动作的限制符号、电流符号组成。
电气块符号通常用在使用单线表示法的图表中，如系统图和框图。它们由带有限制符号的块符号组成，以表示对象的功能和系统，如整流器图符号，由交流和DC限制符号和可变性限制符号组成。
2.电气图形符号的分类:
电气限制符号和其他常用符号包括:电流和电压的类型和可变性、力或运动的方向、流向、动作相关性、特征量的影响或相关性、辐射和辐射信号波形、机械控制、操作方法、非电控制、接地和连接情况等。
电线和连接装置的图形符号包括:电线、端子和电线之间的连接、连接装置、电缆附件等。
无源元件的图形符号包括电阻、电感、电容等。
而半导体电子管的图形符号包括二极管、晶闸管、光电子、光敏器件等。
用于产生和转换电能的图形符号包括:绕组连接、内部连接绕组、电机部件和变压器类型、电抗器、消弧线圈、制动电阻器、串并联补偿电容器、转换器、一次电池等的限制符号。
开关、控制和保护装置的图形符号包括:接触开关、开关装置和启动器，带或不带继电器、测量继电器、保险丝、间隙避雷器等。
测量仪表灯和信号装置的图形符号包括:指示和记录仪表、遥测装置、电钟、灯、喇叭和电铃等。
电信图形符号包括:交换设备、电话、传输信号发生器、转换器、放大器、光纤、光缆、光学器件等。
电力和电信布局的图形符号包括:发电厂和变电站、电信局和机房设施、线路、接线、电缆、配电箱、控制台、控制设备、电气设备、插座、开关和照明灯的照明引线等。
二进制逻辑单元的图形符号包括:与输入/输出和其他连接相关的有限符号、内部连接组合单元和定时单元等。
模拟单元图的符号包括:模拟和数字信号识别、放大器、功能、信号转换器、电子开关等的限制符号。

文章插图

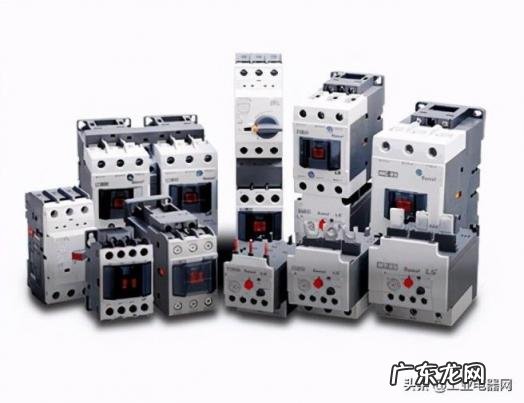

电气产品。
电气符号大全
1个继电器KJ
2电流继电器KA LJ 。
3负序电流继电器侃FLJ 。
4零序电流继电器kazlj 。
5电压继电器千伏YJ 。
6正序电压继电器KVP ZYJ 。
7负序电压继电器KVN FYJ 。
8零序电压继电器KVZ LYJ 。
