阀门的型号代表什么意义?

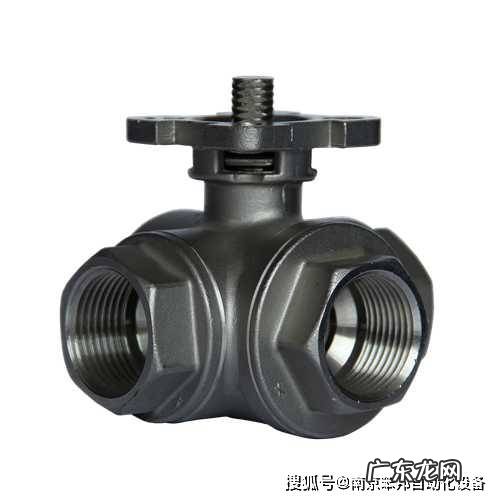

文章插图

阀门产品的型号，按照我国的规定，由七个单元组成，按下列须序编制：
1—表示阀门类别；2—表明驱动方式；3—表明连接形式；
住宅中常用到的阀门种类、规格型号有哪些？例如蝶阀，用的是DN15~DN200哪种型号【阀门型号规格尺寸表阀门的型号表示的含义是什么】蝶阀最小口径是40，没有15的。 15的闸阀有
住宅中常用到的阀门蝶阀分为法兰蝶阀，对夹蝶阀。
如何认识阀门的型号规格阀体会有箭头指示流量的方向，还有dn65，dn80，那是规格大小，，还有单独的10，或25表示公斤压力
真空阀门型号都有哪些真空阀门的型号编制方法：ZBJ78016-89《真空阀门型号、编制方法》。产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：
代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示
1.
代表真空度范围为：低真空105~10-1Pa
(760~10托)
用——D；
2.
代表真空度范围为：高真空105~10-4Pa
(760~10-6托)
用——G；
3.
代表真空度范围为：超高真空10~
10-7Pa
(760
~10-9托)
用——C；
代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：
C
插板阀
、Q
充气阀、
D
挡板阀
、U
球阀
、F
翻板阀、
W
微调阀
、I
蝶阀
、Y
压差阀
、M
隔膜阀；
代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：
S手动
、D
电动、
Q
气动
、C
磁动
、Y
液动
；
代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：
Z直通阀
、J
角通阀
、S
三通阀
；
特例:
只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
代表产品规格参数-公称通径，以阿拉伯数字表示，单位为（mm）：
如：DN
16mm，100mm，500mm等用16，100，500等表示。
特例：极个别产品用阿拉伯数字表示其性能参数，如GW-30-T型高真空微调阀的型号中"30"表示高真空微调阀的最大可调量为30
Torr.L
/
S
。
角注代表轴封密封结构，目前只有不锈钢波纹管作轴封时用汉语拼音小写字母b作代号，其它密封结构(如橡胶密封、聚四氟乙烯等)均不用字母表示。
只有个别产品(如真空(压力)球阀)用带括弧的大写英文字母表示连接方式或阀门主密封副材料的代号。
(
KF
)
表示采用GB4982《夹紧型真空快卸法兰》标准，
(
G
)
表示采用GB7306《圆柱管螺纹》标准
，(
F
)
表示采用GB6070《活套真空法兰》标准
，(
JB
)
表示采用JB919-75《真空法兰》标准
H
或H(Ⅰ)
表示阀门两端接口采用焊接结构形式
，H(Ⅱ)
表示阀门一端连接口采用焊接结构形式，另一端采用插橡胶管的插嘴结构形式；
以次类推第几次设计的产品
下面举几个例子：
1、GM-25H(Ⅰ)
高真空隔膜阀，公称通径25mm，两端焊接结构形式。
2、CCQ-150
气动超高真空插板阀，公称通径150mm 。
3、GID-250
电动高真空蝶阀，公称通径250mm 。
4、GUQ-40(KF)
气动高真空(压力)球阀，公称通径40mm，连接方式为GB4982
《夹紧型真空快卸法兰》
DN40的快卸法兰。
5、GD-J100b
高真空挡板阀，公称通径100mm，通导形式为角式，轴封形式为不锈钢金属波纹管。
