桥架：跨接表识，弯曲度一致

文章插图




文章插图

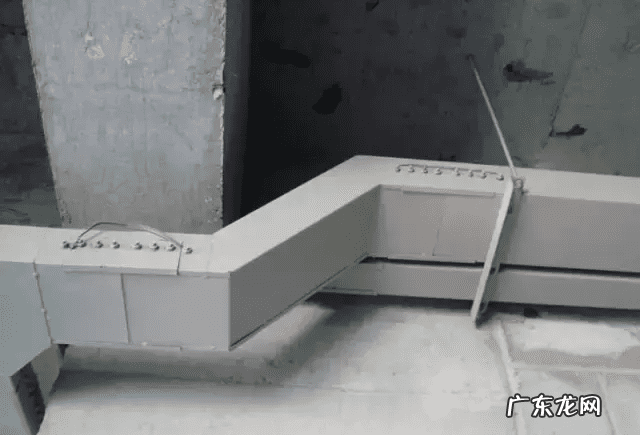

▲ 桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧 。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫） 。接地线最小截面不小于4平方米 。
▲ 金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；



文章插图

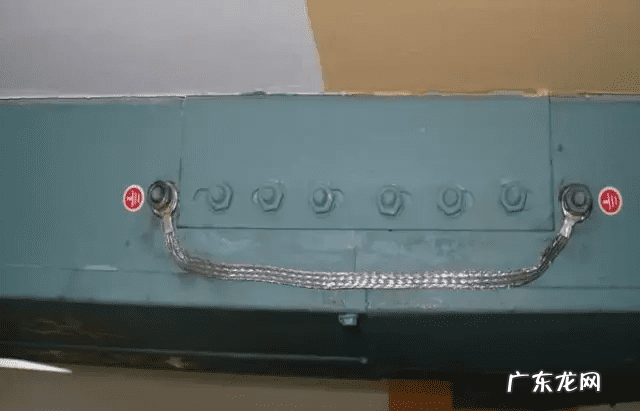

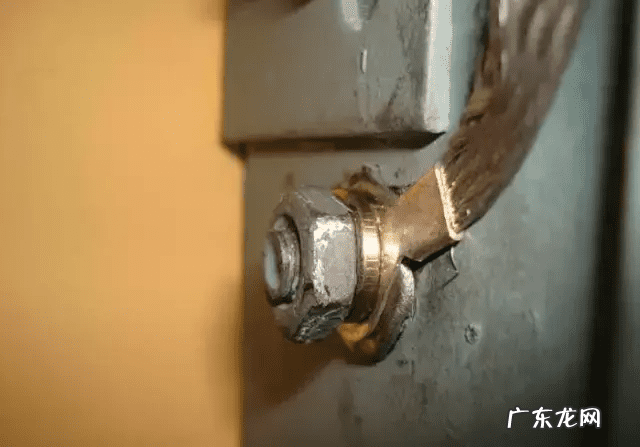

▲ 跨接线压线处细部做法：
【风水 桥架风水】注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线 。



文章插图




文章插图



螺栓的个数；压接位置

文章插图

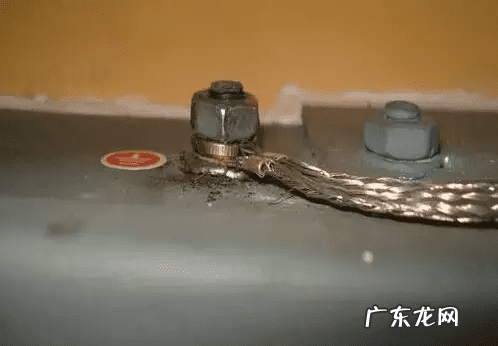

破漆压接不够规范，没弹簧垫及平垫

文章插图



错误的压接，顺序不对

文章插图



重要房间桥架的接地

文章插图




文章插图



重要房间桥架的接地

文章插图

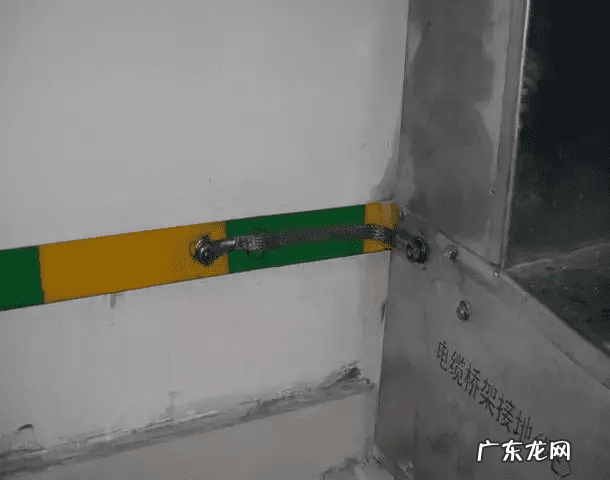

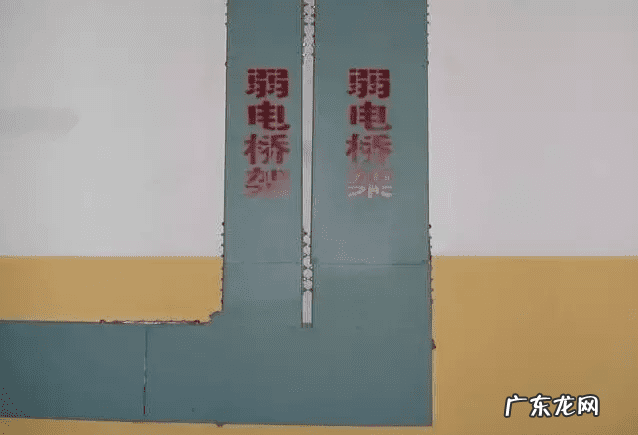

电井内桥架接地及表识

文章插图

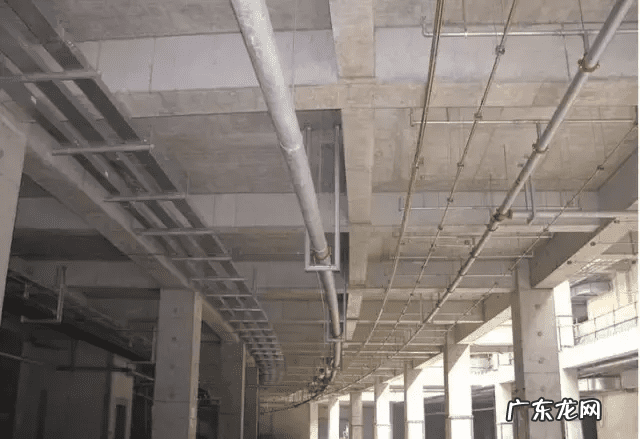

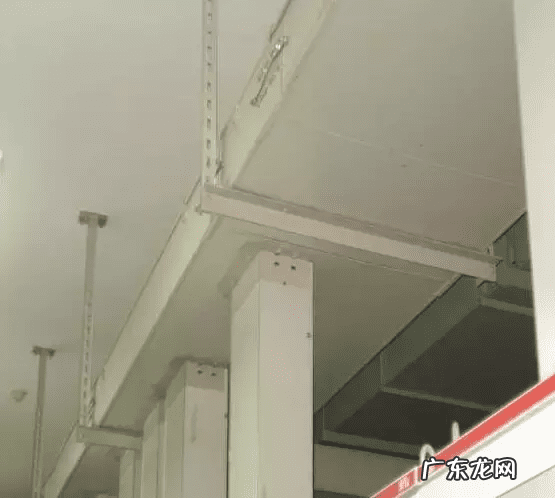

▲ 桥架的安装：横平竖直，弯头处要平缓 。当桥架分层时，最好用组合架 。
▲ 桥架内部要加设防火封堵或加设防火包 。
▲ 钢制30米，铝合金及塑料的15米要加伸缩节 。过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置 。
▲ 桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个 。
▲ 螺母位于桥架的外侧 。当支架与铝合金桥架连接时，注意防电化措施 。
▲ 注意转弯处支架的设置 。

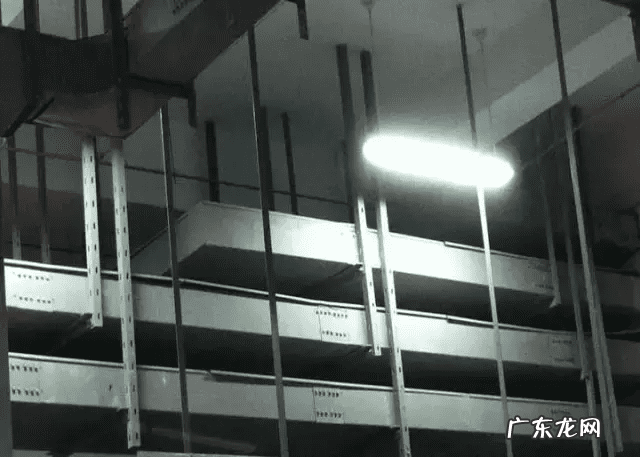

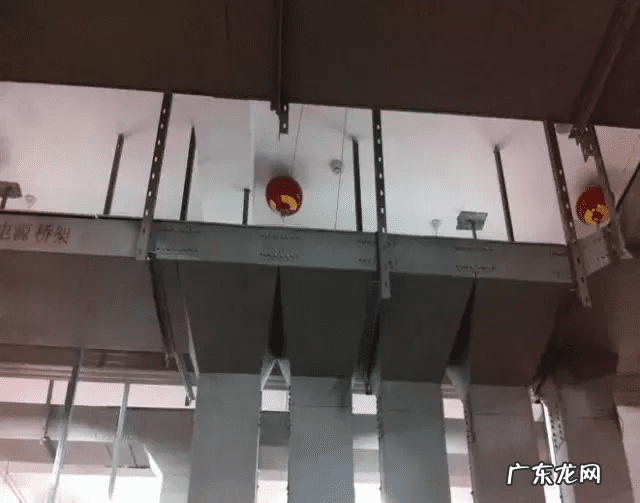

▲ 配电室大型桥架要采用可调式组合支架 大型工程桥架弯曲度要一致 。



文章插图

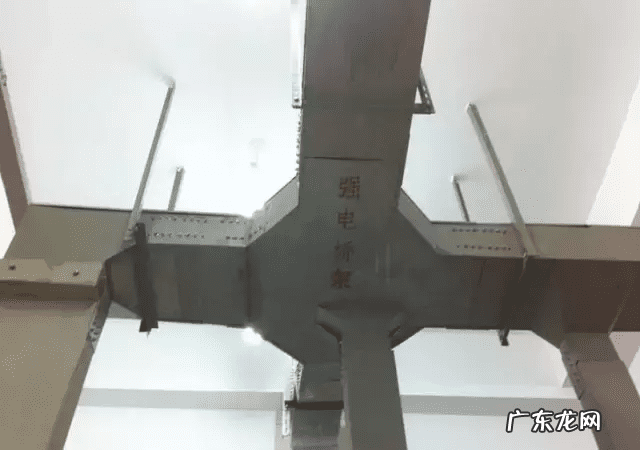

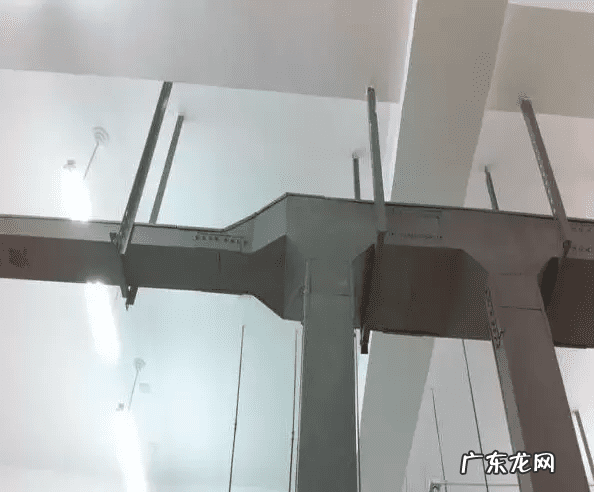

三通变径使用合理

文章插图




文章插图




文章插图




文章插图

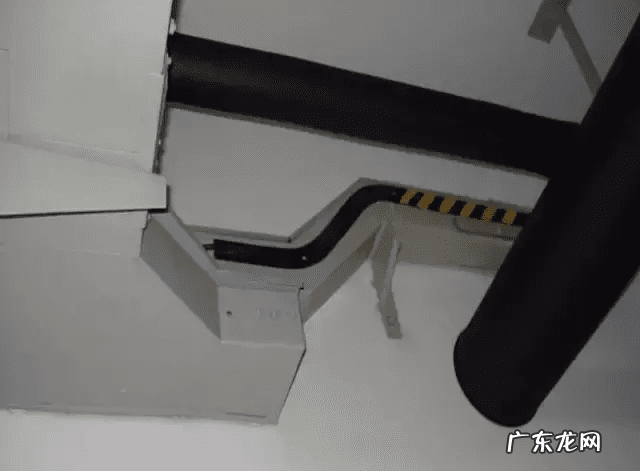

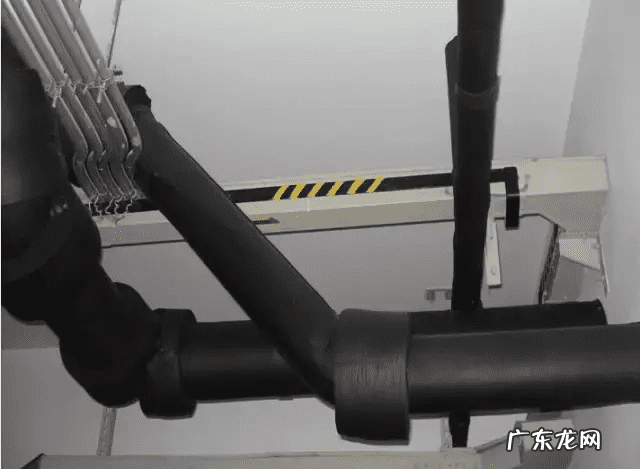

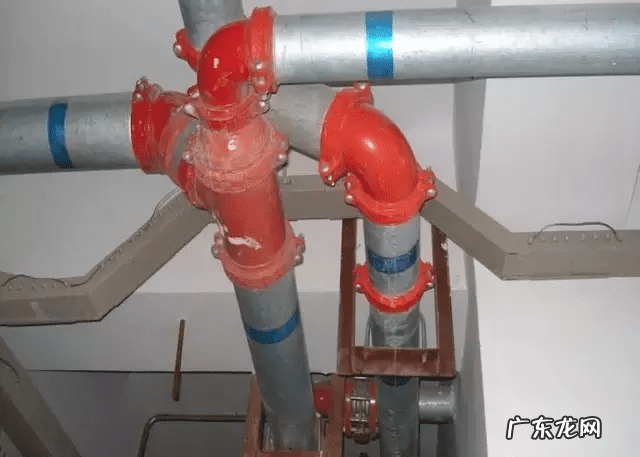

桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩
