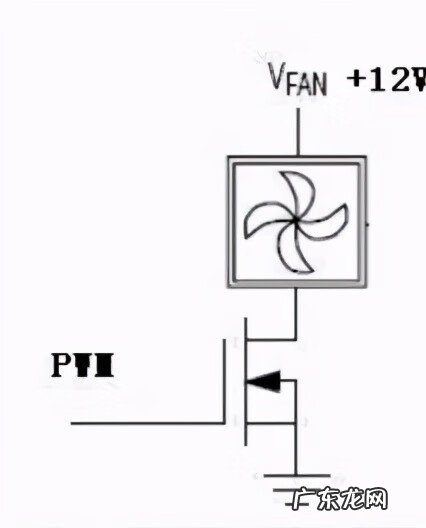

为了能够实时改变风扇的转速，引入了PWM控制法，一般是控制GND或者VCC，控制电路是这种样子的：

文章插图

当然也可以控制VCC端，选用的器件需要是PMOS 。
这种做法有个问题是没办法检测风扇是否真的在转，如果风扇坏了也不知道，在一些普通场合使用可以，但是像电脑机箱这些外面看不到内部的设备，风扇损坏后仍然继续使用会导致CPU过热损坏。

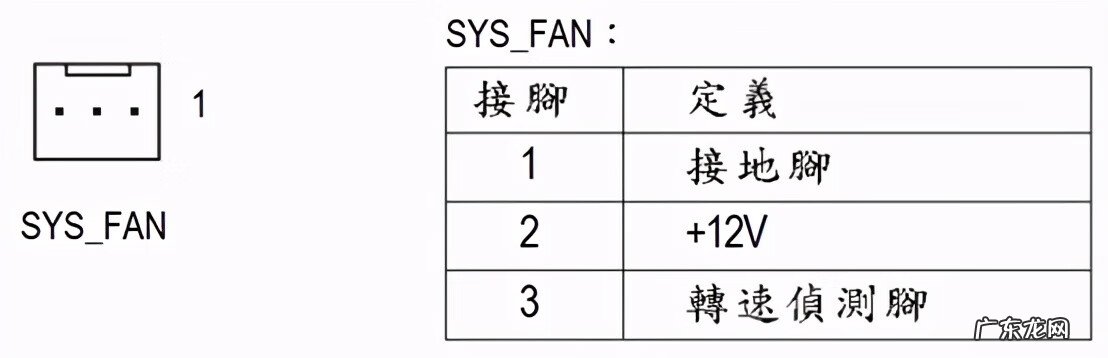

于是就有了3线制风扇，风扇内部自带了FG反馈，第三个脚是一个FG信号，也就是转速反馈，通过它来感知风扇是否真的在运行。很多主板的系统风扇采用的就是这种接法。

文章插图

这种三线风扇的接法，控制转速的功能取决于主板，主板的接口如果带调速，风扇才能够进行调速，如果主板不带此项功能，那么风扇只能全速运行。优点是可以识别风扇是否正常运行。
再到后来风扇升级了，风扇内部自带了FG反馈和PWM调速功能，外部的控制电路变得更简化，因此转速控制功能就放在了第四个脚。

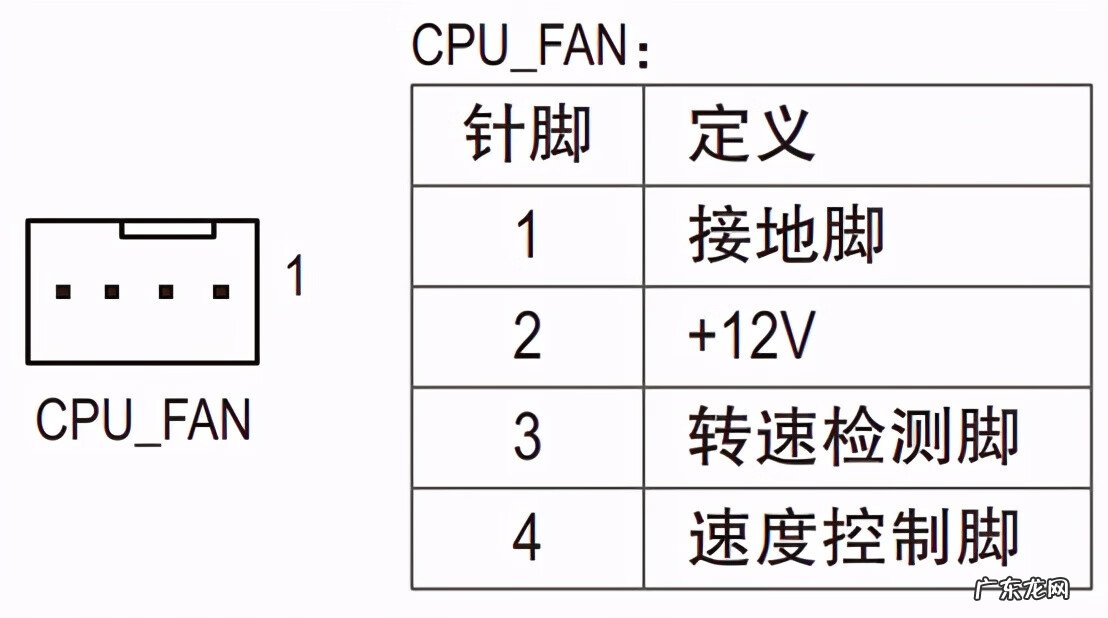

典型的应用就是CPU的风扇，现在的CPU风扇都是4针的，排列顺序如下：

文章插图

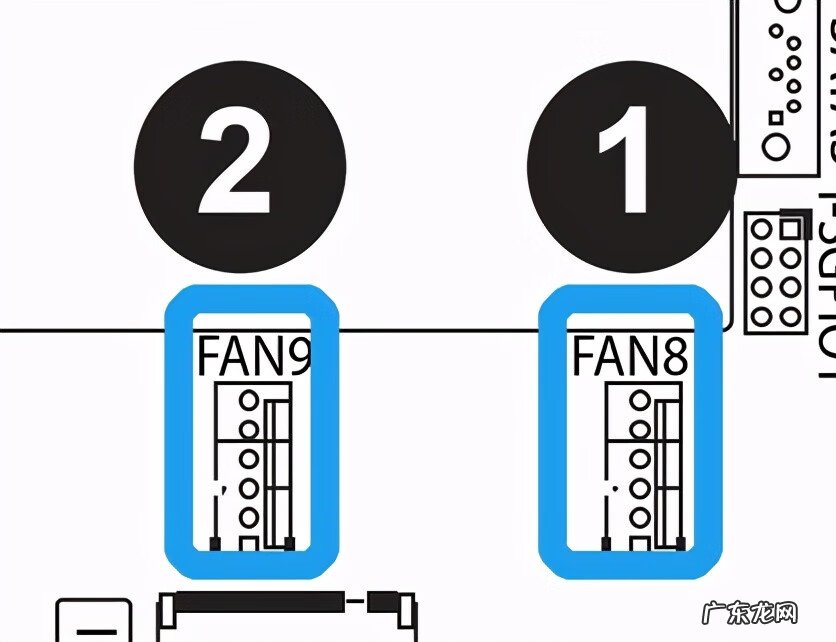

还有些服务器等专用主机上面会有6线或者其他线序的风扇，这些就属于专用风扇，使用时参考对应的安装说明。下图为某服务器的6PIN风扇接口

【电脑机箱风扇哪个牌子好电脑机箱风扇方向】

文章插图

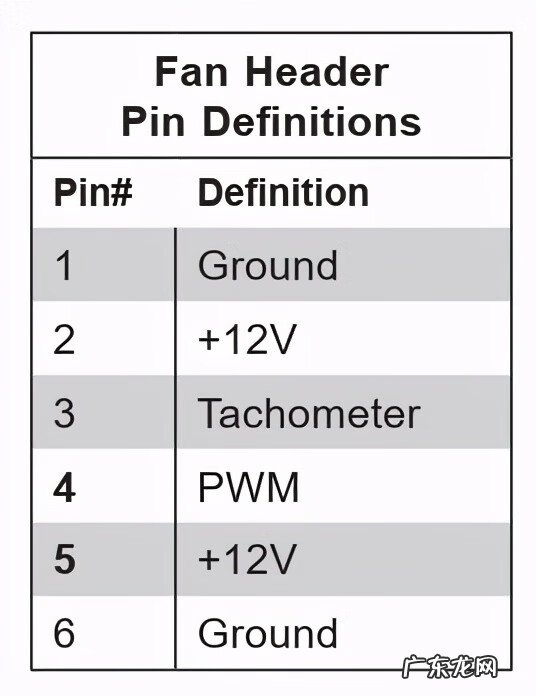

对应的风扇接口定义如下：

文章插图

以上就是常用的几种散热风扇接口的介绍，设计的时候需要根据系统需求进行相应风扇接口的选择。
