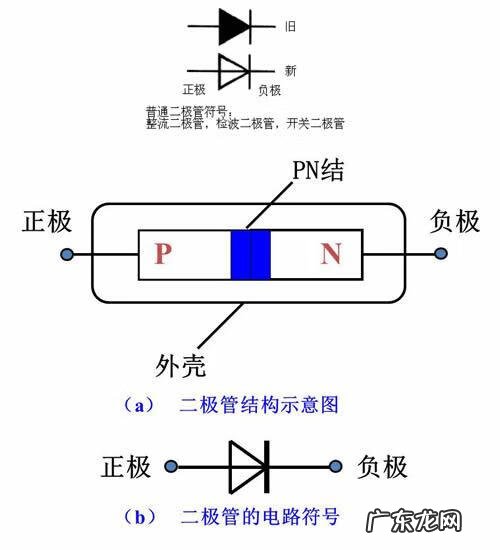

整流二极管（rectifier diode）一种用于将交流电转变为直流电的半导体器件 。二极管最重要的特性就是单方向导电性 。在电路中，电流只能从二极管的正极流入，负极流出 。通常它包含一个PN结，有正极和负极两个端子 。其结构如图所示 。P区的载流子是空穴，N区的载流子是电子，在P区和N区间形成一定的位垒 。外加电压使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V），称为正向导通状态 。若加相反的电压，使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态 。

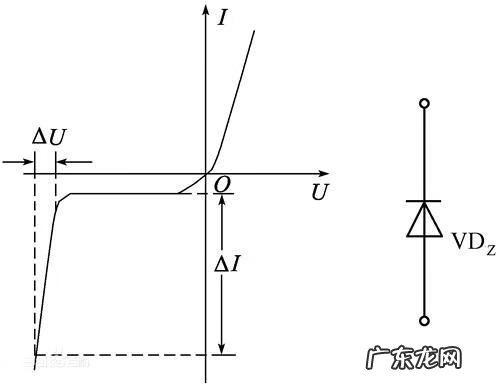

文章插图

整流二极管具有明显的单向导电性 。整流二极管可用半导体锗或硅等材料制造 。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好 。通常高压大功率整流二极管都用高纯单晶硅制造（掺杂较多时容易反向击穿） 。这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下 。整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用 。


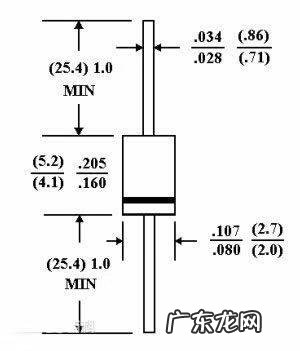

文章插图

整流二极管一般为平面型硅二极管，用于各种电源整流电路中 。
选用整流二极管时，主要应考虑其最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数 。
普通串联稳压电源电路中使用的整流二极管，对截止频率的反向恢复时间要求不高，只要根据电路的要求选择最大整流电流和最大反向工作电流符合要求的整流二极管即可 。例如，1N系列、2CZ系列、RLR系列等 。
开关稳压电源的整流电路及脉冲整流电路中使用的整流二极管，应选用工作频率较高、反向恢复时间较短的整流二极管（例如RU系列、EU系列、V系列、1SR系列等）或选择快恢复二极管 。还有一种肖特基整流二极管 。


文章插图

整流二极管是利用PN结的单向导电特性，把交流电变成脉动直流电 。整流二极管漏电流较大，多数采用面接触性料封装的二极管 。另外，整流二极管的参数除前面介绍的几个外，还有最大整流电流，是指整流二极管长时间的工作所允许通过的最大电流值 。它是整流二极管的主要参数，是选项用整流二极管的主要依据 。
（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流 。该电流由PN结的结面积和散热条件决定 。使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件 。例如1N4000系列二极管的IF为1A 。
（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压 。若大于此值，则反向电流（IR）剧增，二极管的单向导电性被破坏，从而引起反向击穿 。通常取反向击穿电压（VB）的一半作为（VR） 。例如1N4001的VR为50V，1N4002-1n4006分别为100V、200V、400V、600V和800V，1N4007的VR为1000V
（3）最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏 。因此这个电流值越小，表明二极管质量越好 。
（4）击穿电压VB：指二极管反向伏安特性曲线急剧弯曲点的电压值 。反向为软特性时，则指给定反向漏电流条件下的电压值 。
（5）最高工作频率fm：它是二极管在正常情况下的最高工作频率 。主要由PN结的结电容及扩散电容决定，若工作频率超过fm，则二极管的单向导电性能将不能很好地体现 。例如1N4000系列二极管的fm为3kHz 。另有快恢复二极管用于频率较高的交流电的整流，如开关电源中 。
