【每日一练342：在Revit中如何对同一墙面赋予不同材质的方法】


文章图片



在Revit中 ， 有时做室内精装或者出一个房间的效果图时 ， 经常发现一个墙面上有几种砖面或者几种不同材质的面砖 ， 在Revit中怎么做呢？下面进行简单讲解 。
1、新建一面墙 ， 给个饰面层（用于分分割面层用） ， 如图所示 。

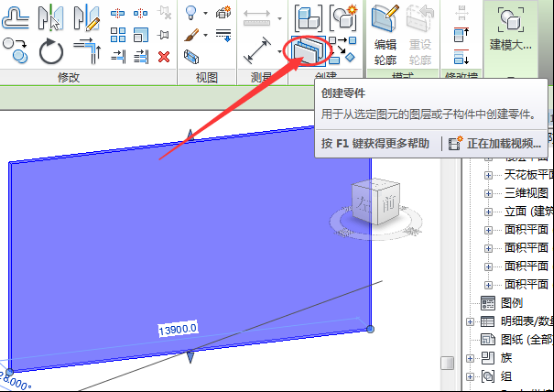

2、选择墙体 ， 点击创建零件选项 ， 如图所示 。



3、选择面层 ， 然后分割零件 ， 如图所示 。

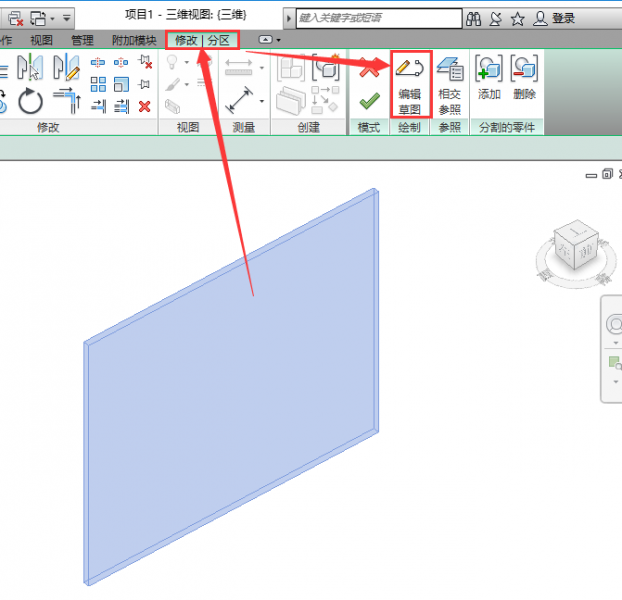

4、编辑草图 ， 可根据实际情况绘制需要的形状 ， 如图所示 。



5、如图所示中圈出部分是对间隙参数的值 ， 可根据项目情况调整 。

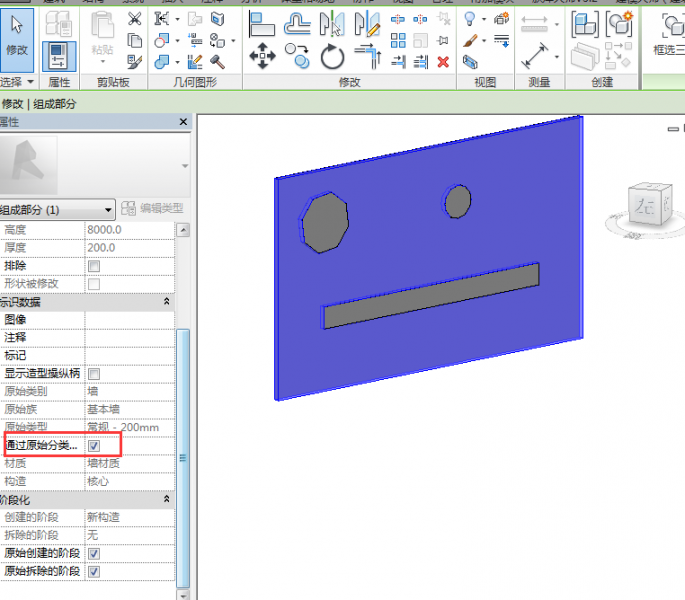

6、选择饰面层 ， 把通过原始分类的材质取消勾选 ， 如图所示 ， 然后可以给每个饰面做不同材质填充了 。



7、最后可以根据需要 ， 给每个区域上不同材质了 。



意义：通过学习上述文章 ， 了解到通过创建零件的方式 ， 可以赋予同一构件不同的材质 。 在实际工程中适用于创建装饰地砖 ， 装饰墙面 ， 合理运用 。
