图层的设置与应用
一张家具图纸是否结构表达清晰，我们在图层的设置过程中，线型、颜色是其中重要的因素之一，这关系到图纸是否层次分明 。在一张图纸里，有 0.05的细线，有0.15的标注线，有0.30的粗线，这样就丰富了 。打印出来的图纸，一眼看上去，也就能够根据线的粗细来区分不同类型的图层，哪里是填充，哪里是标注 。
我们建议所有图层的各种属性（比如线型、颜色）等都尽量与所在图层表示的含义一致 。这样有助于我们图纸的清晰、准确和绘图效率的提高 。

文章插图

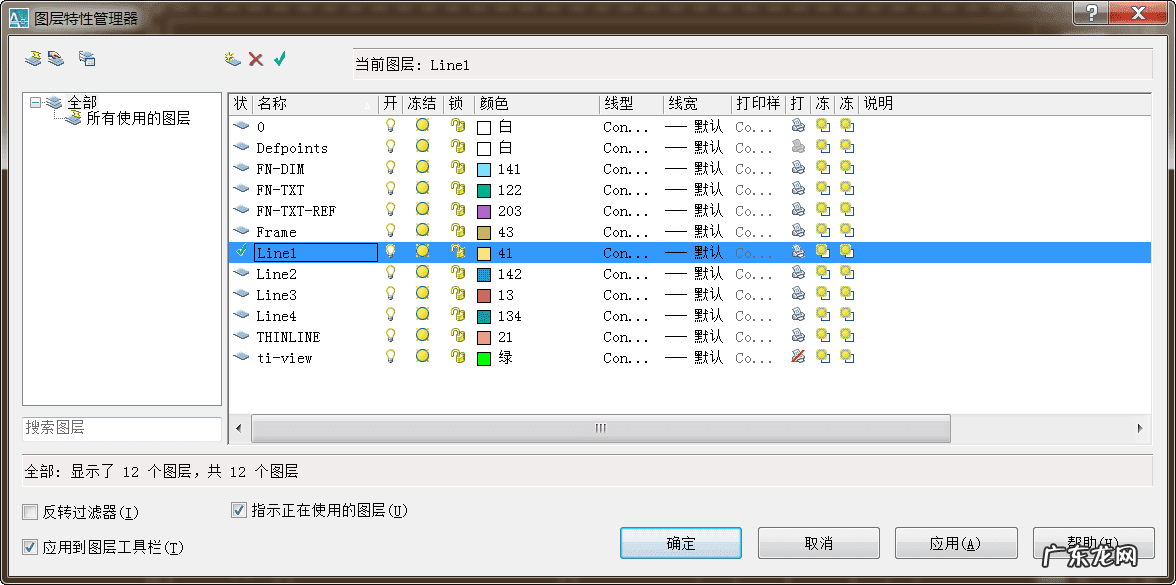

图层的设置与应用参数


图层设置的4点要素
1）图层命名最好用英文缩写，少用汉字；
【各种家具图片大全图片 家具图纸基础知识】2）设置图层数量宜少不宜多；
3）对象属性（颜色、线型、线宽）一律随层，便于修改对象；
4）图纸的绘制建议不要在0层与Depoints层绘制 。


具体家具结构的绘制可参照图层设置标准，视频操作演示请移步至教研室 家具设计制图规范标准板块（图层的设置与应用），文字不过多描述了 。



文章插图

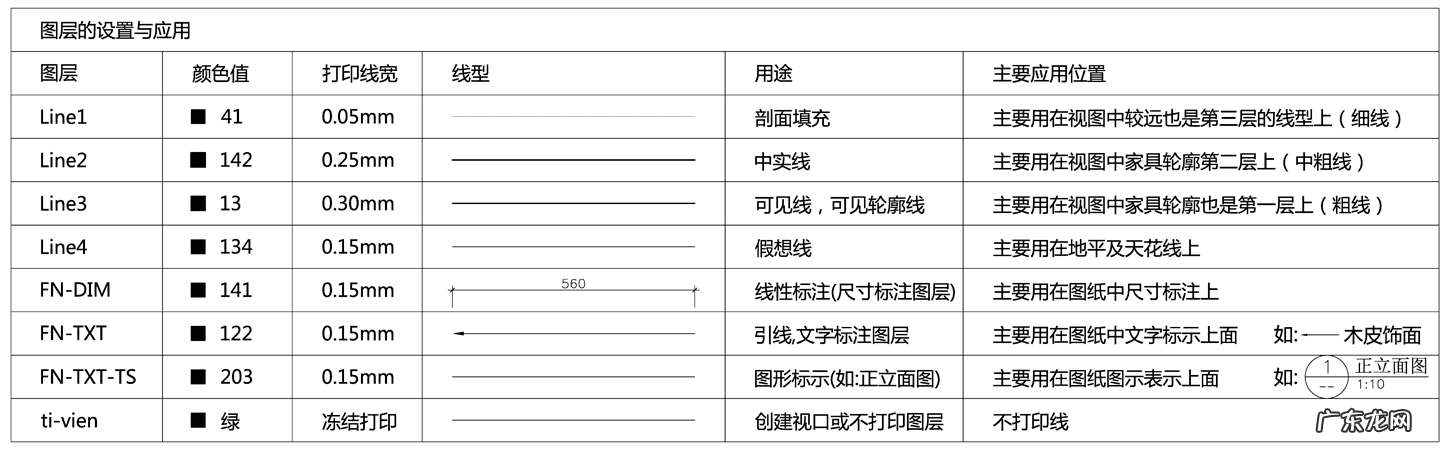

图层设置参数
