连杆由小头、杆身和大头构成 。

文章插图
1) 连杆小头

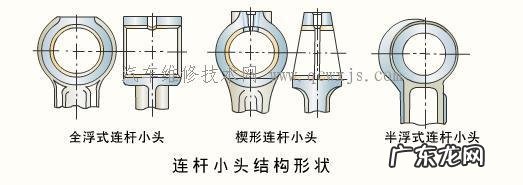

小头的结构形状取决于活塞销的尺寸及其与连杆小头的连接方式 。


文章插图

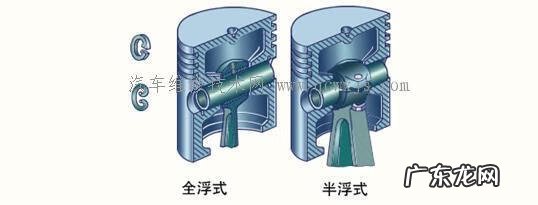

在汽车发动机 中连杆小头与活塞销的连接方式有两种，即全浮式和半浮式 。全浮式活塞销工作时，在连杆小头孔和活塞销孔中转动，可以保证活塞销沿圆周磨损均匀 。为防止活塞销两端刮伤气缸壁 ，在活塞销孔外侧装置活塞销挡圈 。半浮式活塞销是用螺栓将活塞销夹紧在连杆小头孔内，这时活塞销只在活塞销孔内转动，在小头孔内不转动 。小头孔不装衬套，销孔中也不装活塞销挡圈 。


文章插图
2) 连杆杆身

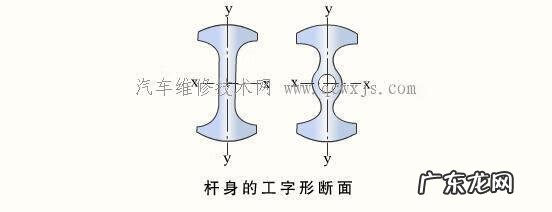

杆身断面为工字形，刚度大、质量轻、适于模锻 。工字形断面的Y-Y轴在连杆运动平面内 。有的连杆在杆身内加工有油道，用来润滑小头衬套或冷却活塞 。如果是后者，须在小头顶部加工出喷油孔 。


文章插图
3) 连杆大头
连杆大头除应具有足够的刚度外，还应外形尺寸小，质量轻，拆卸发动机 时能从气缸上端取出 。连杆大头是剖分的，连杆盖用螺栓或螺柱紧固，为使结合面在任何转速下都能紧密结合，连杆螺栓的拧紧力矩必须足够大 。


文章插图

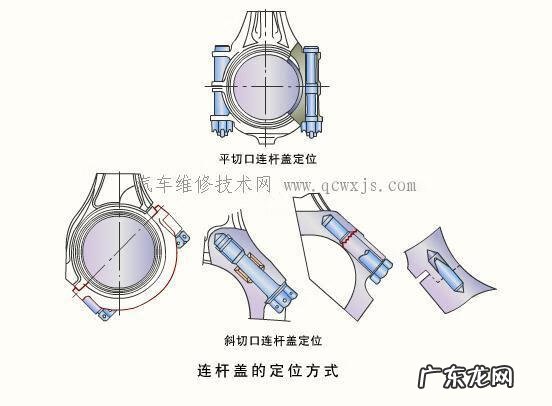

结合面与连杆轴线垂直的为平切口连杆，而结合面与连杆轴线成30°～60°夹角的为斜切口连杆 。平切口连杆体大端的刚度较大，因此大头孔受力变形较小，而且平切口连杆制造费用较低 。汽油机均采用平切口连杆 。柴油机连杆既有平切口的也有斜切口的 。一般柴油机由于曲柄销直径较大，因此连杆大头的外形尺寸相应较大，欲在拆卸时能从气缸上端取出连杆体，必须采用斜切口连杆 。连杆盖装合到连杆体上时须严格定位，以防止连杆盖横向位移 。平切口连杆利用连杆螺栓上一段精密加工的圆柱面与精密加工的螺栓孔来实现连杆盖的定位 。斜切口连杆的连杆螺栓由于承受较大的剪切力而容易发生疲劳破坏 。为此，应该采用能够承受横向力的定位方法。


文章插图

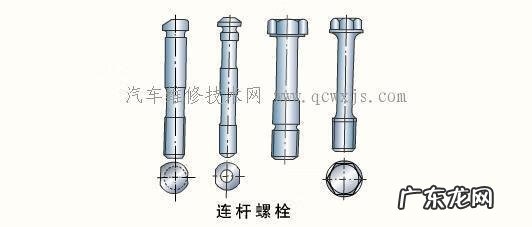

4) 连杆螺栓
工作时连杆螺栓承受交变载荷，因此在结构上应尽量增大连杆螺栓的弹性，而在加工方面要精细加工过渡圆角，消除应力集中，以提高其抗疲劳强度 。连杆螺栓用优质合金钢制造，如40Cr、35CrMo等 。经调质后滚压螺纹，表面进行防锈处理 。

