纯净的甲醛在常温常压下是一种无色 ， 有特殊气味的气体 ， 与空气充分混合后可以形成爆炸性气体混合物 ， 爆炸极限为7%~73% ， 熔点为-92℃ ， 沸点为-19.4℃ ， 易溶于水 ， 乙醇等多数溶剂 。 贮存要求阴凉、通风 ， 并需要远离火种与热源 。 包装要求密封 ， 不可与空气接触 。 结合甲醛易聚合的特性 ， 详细介绍以下几种常见的液位计在该特殊工况下的使用测量原理及优缺点 。

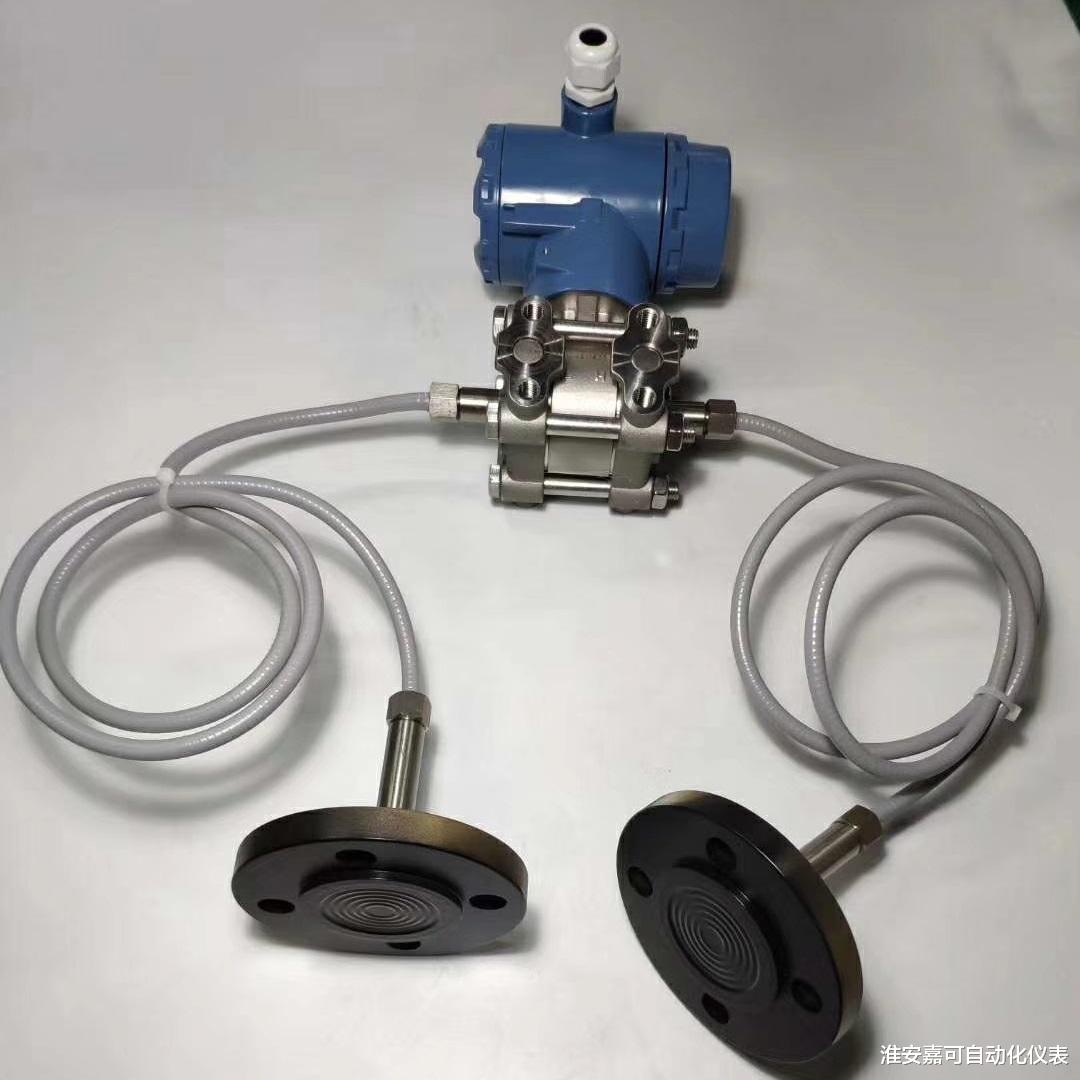

双法兰液位变送器
1、差压式液位计
差压式液位计是基于静压式的测量原理 ， 将液位转换为静压力测量的一种液位计 。 假设容器上部气体压力为pA ， 选定液位处压力为p0 。 则自选定的液位处至高h所产生的静压力差Δp可表示为：Δp=p0-pA=ρgh 。 将上式变形 ， 得：h=Δp/ρg=（p0-pA）/ρg 。
差压式液位计的优点为结构及测量原理简单、线性化、安装方便且后期维护工程量小 ， 维护成本较低；其缺点为需对设备侧壁进行开孔以安装测量仪表 ， 由于其受介质密度和温度影响很大 ， 所以在介质密度、温度有波动的工况中常常精度比较差 。 为应对此种情况 ， 需安装配备其他测量仪表 。 因此成功搭建一套完善的静压测量系统总价相对会很高 。
对于甲醛易聚合生成固态物质而失去压力传递 ， 无法测量出其液位 ， 故不适合用于甲醛液位测量 。

雷达液位计
2、雷达液位计
雷达液位计是通过向被测介质的液面发射超高频电磁波 ， 电磁波碰到液面后会反射回来 ， 通过检测电磁波及电磁回波的时差 ， 从而计算出液位 。 雷达液位计测量储罐液位 ， 不受介质粘稠、有毒等因素影响 ， 安装施工比较简单方便 。 但由于电磁波是从液面返回接收 ， 如果在液面中有盘管等突出物 ， 对于雷达波会有一定的影响 。 且如果测量介质在天线表面产生结露 ， 将会直接影响到测量精度 ， 因而需要定期对雷达喇叭口天线进行有效维护 ， 当然也可选带空气吹扫装置的天线结构来防止结露 ， 或选用特殊密闭设计的天线系统以减小维护量 。

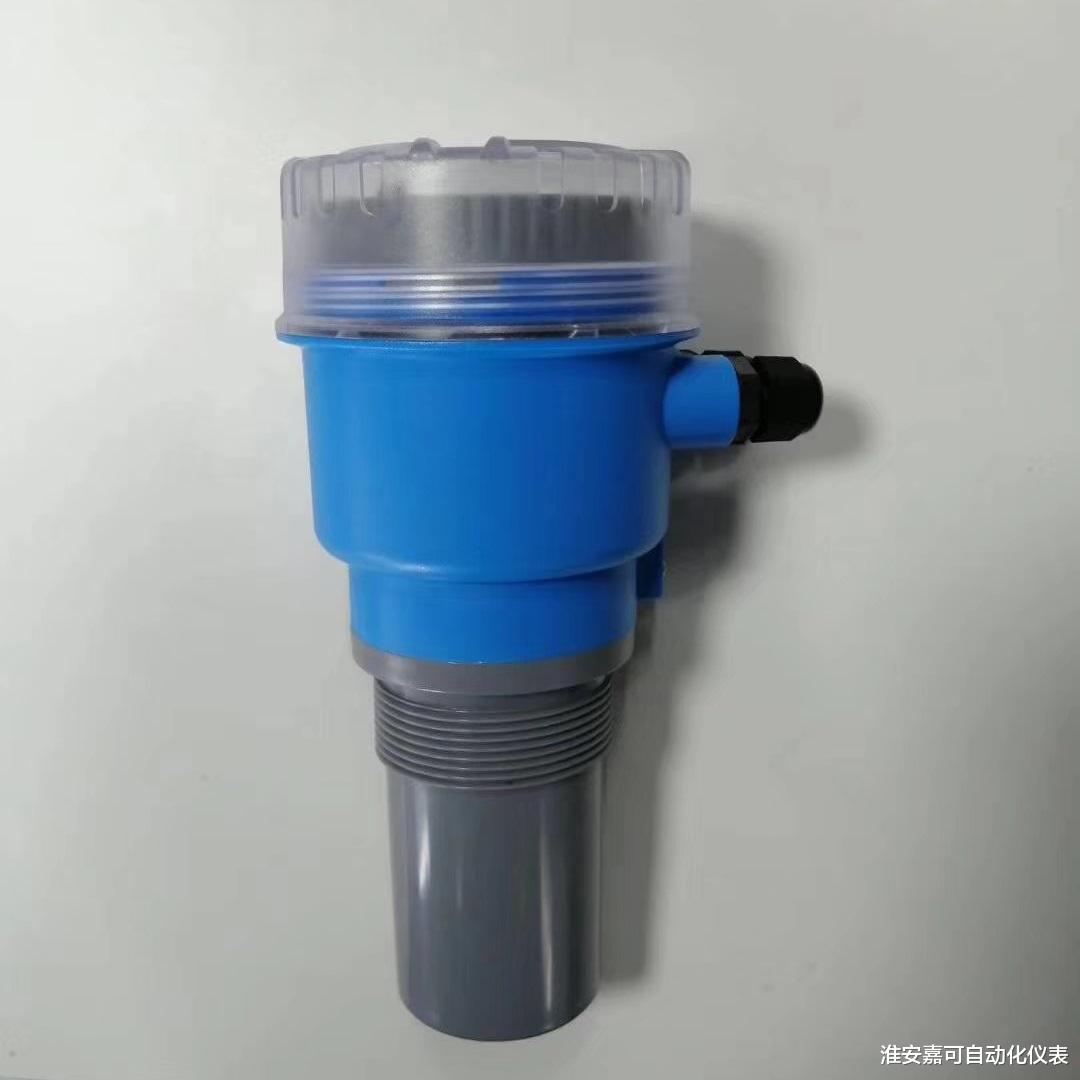

超声波液位计
3、超声波液位计
超声波液位计是利用高频脉冲声波和遇到被测液面被反射折回的回波 ， 反射回波再转换成电信号 。 超声波液位计适用于大部分液体及粉状颗粒状固体测量 ， 不受粘度、密度影响 。 其优势在于无机械可动部件 ， 可靠性高 ， 安装简单方便 ， 但有盲区的因素 ， 也使得不可使用超声波液位计用于测量压力容器和易挥发性介质 。 另外 ， 如果被测环境中存在蒸汽、挥发性介质等都将会极大地影响测量精度 。 而在储罐液位偏低时 ， 可能会发生低液位测量盲区或测量精度降低的情况 。
【甲醛罐液位计常见的种类及选型】经综合考虑分析 ， 最终选取雷达液位计来测量甲醛罐液位 ， 既安装简单 ， 不需要在罐体上新开孔 ， 又可以利用罐体上原有的人孔进行安装 ， 不与甲醛介质接触 ， 不受介质影响 。 但是基于新疆的气象条件 ， 低气温可能会存在冷凝液附着在罐壁 ， 对测量精度有影响 ， 因此需要人工进行擦拭清洁 。
