1、产品介绍
依据现行行业标准 ， 同时参照并满足欧洲标准及相关行业规范（双标准、多规范）研发的桥梁标准构件系列产品 ， 属专利技术成果 ， 通过了省部级科技成果鉴定 ， 且已上升为中华人民共和国交通运输行业标准 ， 适用于各类公路、市政及轨道交通桥梁 。
〖JQZ系列新型球型钢支座〗通过对优质材料的选用和结构的优化设计（专利技术） ， 大大提升了支座的承载能力 ， 改善了支座的转动性能和滑动性能 ， 延长了支座的使用寿命 ， 并且减小了支座的结构尺寸 ， 减轻了重量 ， 降低了成本 ， 同时安装施工方便、更换维护容易 ， 是一款同时满足国内外“双标准、多规范”的新型桥梁构件 ， 属行业推荐标准系列产品 。

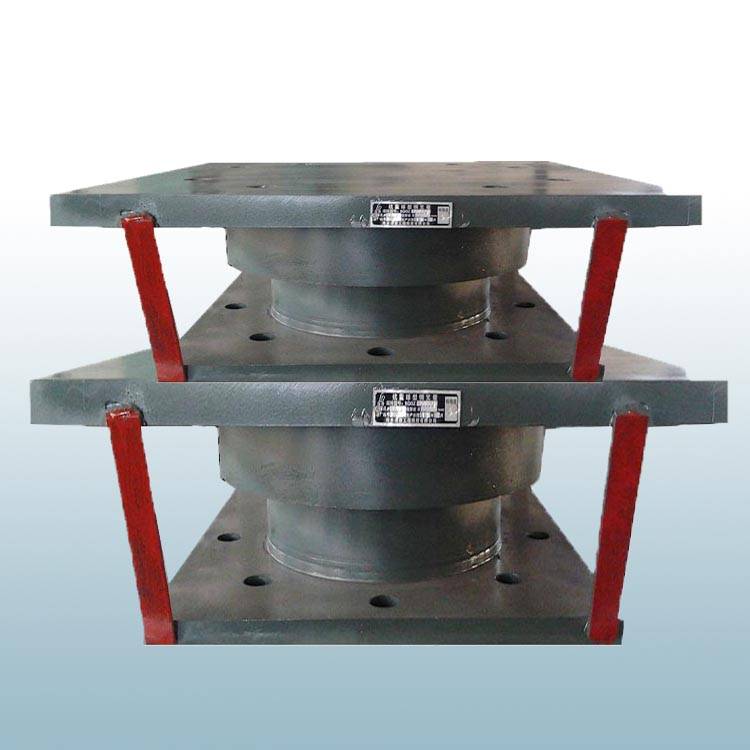

文章图片

球型支座
2、产品特点
结构新颖：独特的转动条结构提升了支座的转动及受力性能；包覆不锈钢的球冠转动面提升了支座的转动性能 。
材质优良：耐磨材料采用改性超高分子量聚乙烯 ， 提升了支座的耐磨性能、滑动性能和使用寿命；优质材料的采用提高了设计面压 ， 减小了支座的尺寸 ， 减轻了重量 ， 降低了工程造价 。
安装方便：附属构件灵活设计 ， 采用套筒及锚固螺栓与墩、梁连接 ， 安装方便、维护容易 。
3、技术性能
3.1竖向承载力
本系列支座根据设计需求 ， 竖向承载力分为33个等级：
1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN、5.0MN、5.5MN
、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、
25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN
、55.0MN、60.0MN、65.0MN、70.0MN 。
3.2水平承载力
固定型支座各向、单向活动型支座非活动方向的设计水平承载力分三级：
JQZ（Ⅰ）型（普通型）--设计水平承载力为支座竖向承载力的10%；
JQZ（Ⅱ）型（抗震型）--设计水平承载力为支座竖向承载力的15%；
JQZ（Ⅲ）型（抗震型）--设计水平承载力为支座竖向承载力的22.5%；
3.3设计转角θ（rad）
本系列支座的设计转角不小于±0.02rad 。
3.4设计位移
单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±40mm；
单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm ， ±100mm ， ±150mm ， ±200mm ， ±250mm ， ±300mm 。
3.5温度适用范围
本系列支座温度适用范围常温型为-25℃~+60℃；耐寒型为-40℃~+60℃ 。
3.6摩擦系数μ
本系列支座设计摩擦系数不大于0.03 。
注：若项目有特殊需求 ， 本系列支座以上各技术性能参数均可进行定制设计 。
4、产品结构
固定型系列（JQZ-GD）
单向活动型系列（JQZ-DX）
双向活动型系列（JQZ-SX）
4.1支座代号示例：
JQZ（Ⅰ）-6.0-GD ， 表示：设计竖向承载力为6.0MN ， 设计水平承载力为竖向承载力的10% ， 常温型 ， JQZ（Ⅰ）系列固定型球型钢支座；
JQZ（Ⅱ）-10.0-DX-e50 ， 表示：设计竖向承载力为10.0MN ， 主位移方向位移量为±50mm ， 设计水平承载力为竖向承载力的15% ， 常温型 ， JQZ（Ⅱ）系列单向活动型球型钢支座；
JQZ（Ⅲ）-8.0-SX-e100-F ， 表示：设计竖向承载力为8.0MN ， 主位移方向位移量为±100mm ， 设计水平承载力为竖向承载力的22.5% ， 耐寒型 ， JQZ（Ⅲ）系列双向活动型球型钢支座 。
