综合支吊架是将机电安装各专业的管道合理安排、统一吊装 ， 达到了材料节约、布置紧凑美观及质量坚固可靠的效果 。 施工现场如何制作安装综合支吊架？我们一起来看看中建安装华西公司西安幸福林带项目的做法 ， 示例学习！

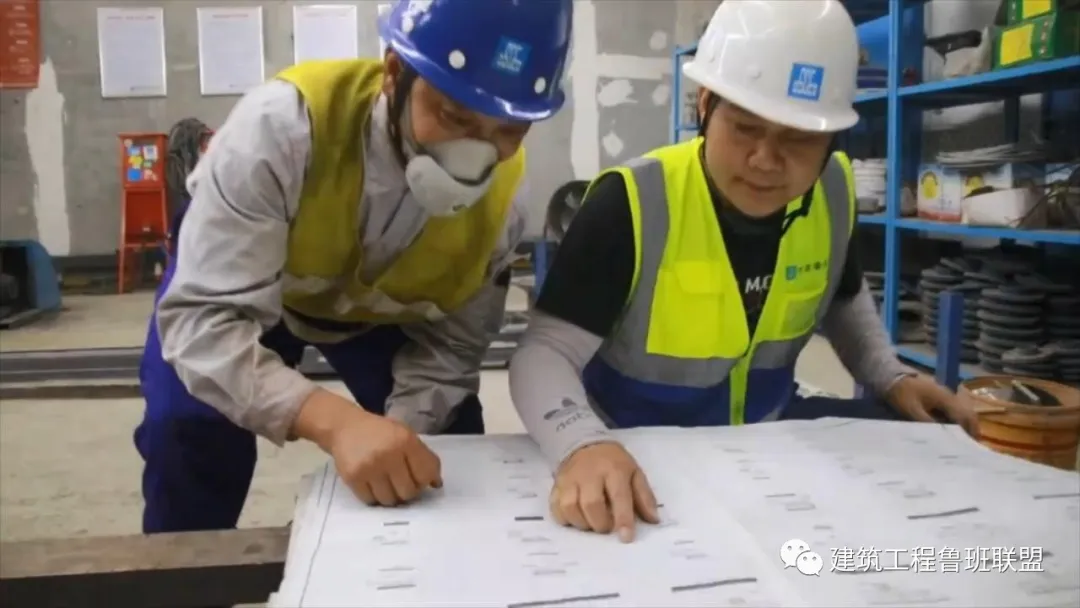

2下料复核现场条件 ， 根据综合支吊架详图选择型钢的规格、长度进行下料 。

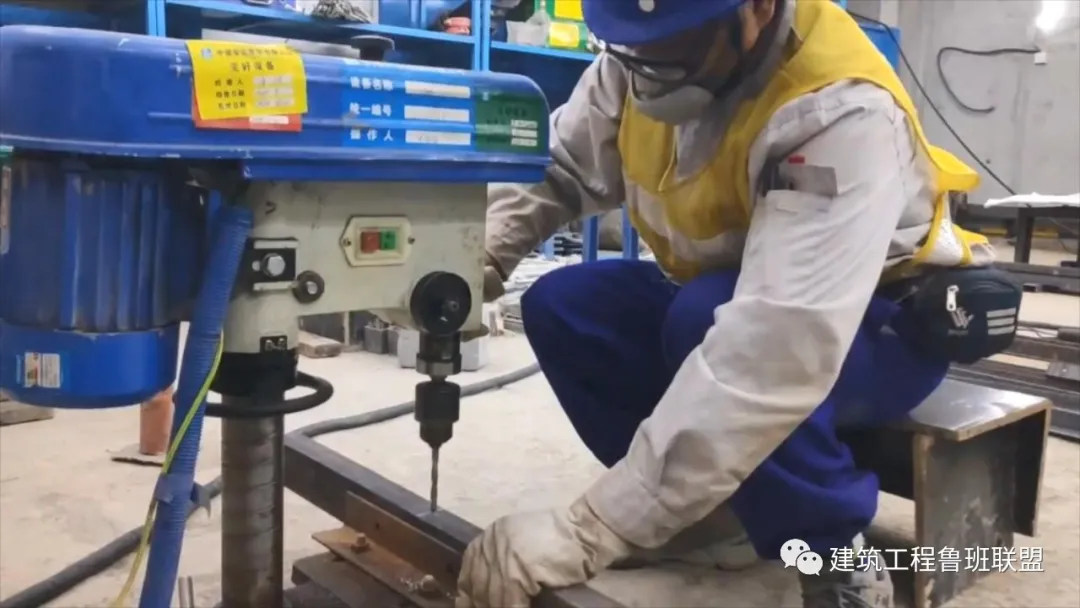

3钻孔在综合支吊架横杆上需要开孔的位置进行标注 ， 使用台钻进行开孔 。
4拼装电焊固定根据综合支吊架详图 ， 把下好料的型钢进行组对拼装、电焊固定 ， 并利用边角料对支架的两边进行电焊固定 ， 防止出现焊接变形 ， 用角尺复核支架组装后的角度是否正确 。

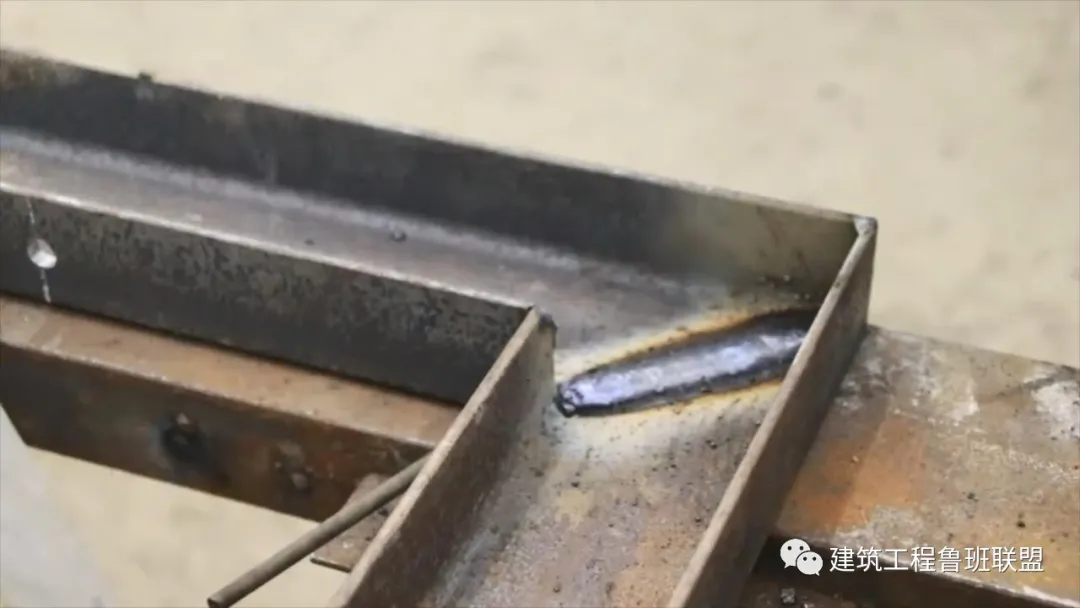

5焊接将组装好的支架所有焊缝进行焊接 ， 双面施焊 。
6打磨除锈用角磨机对焊缝部位进行打磨 ， 用电动钢丝球对支架其他部位进行手工除锈 。
7喷涂底漆对制作好的支架喷涂红丹防锈底漆两遍 ， 待第一遍干燥后再喷第二遍 ， 喷漆时采用勤移动、短距离的原则 ， 防止喷漆太多而流坠 。
8喷涂面漆待支架的底漆喷完干燥后 ， 进行喷涂灰色面漆两遍 ， 喷涂方法与底漆相同 。 喷涂完成后 ， 根据图纸中支架的编号进行挂牌摆放 ， 防止用错 。
9安装固定将制作完成的支架在对应现场位置处进行固定安装 ， 安装时选用符合要求的膨胀螺栓固定牢固 ， 安装完成后 ， 复测支架的水平度、垂直度及安装高度是否符合图纸及规范要求 。
