OLED结构相对来说简单一点 , 可以将它简化为三层 。 上层是玻璃面板 , 中间是有机发光层 , 下层是基板 。 上下两层各分布着正负极电路 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

电路通电之后 , 便可控制每个像素中红绿蓝子像素的显示比例 , 以混合出不同的颜色 。 由于可以控制单个像素 , 显示纯黑画面时 , 把不需要的单个像素关闭就可以了 。 这样一来 , 整个画面的对比度(白色与黑色的亮度比值)就提高了 , 对比度越高 , 屏幕显示的色彩层次就越丰富 , 使得OLED看起来颜色鲜艳 。

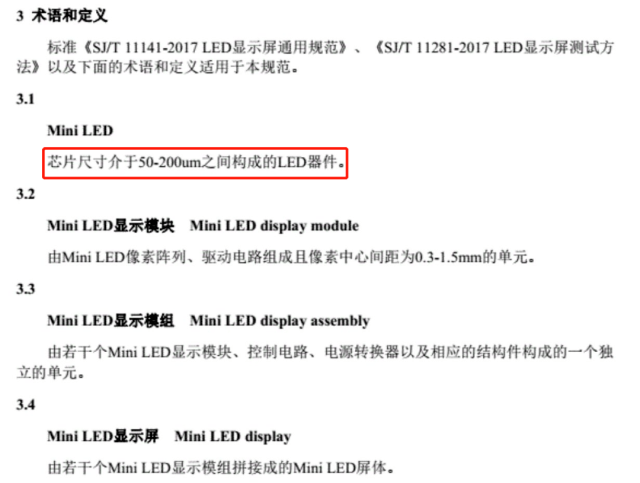

知道了LCD和OLED的原理 , mini-LED技术就好理解了 。 其实 , mini-LED不过是把原先LCD中起到背光作用的LCD芯片尺寸缩小 , 缩小后的尺寸为50-200μm(微米) 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

不过还没有小到像素点那般大小 , 如果真是这样就不叫mini-LED了 , 而是叫Micro-LED 。 关于Micro-LED , 极果君下文还会讲到 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

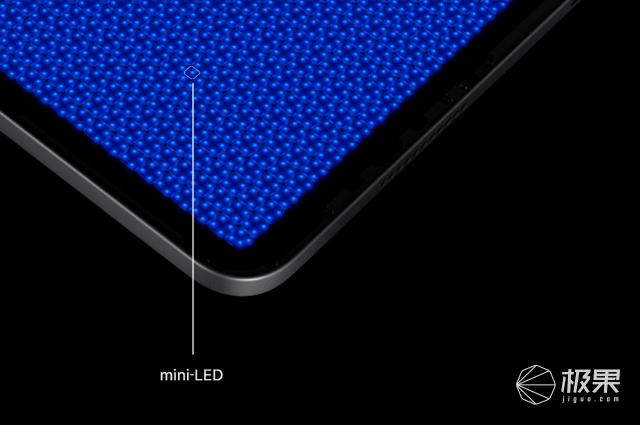

以2021款iPad Pro为例 , 四个mini-LED芯片是一组 , 一组mini-LED芯片是一个控光分区 , 共有2596个分区 , 每个分区都可以单独控制 。 听着咋这么熟悉?没错 , 这就是mini-LED技术和OLED相像的地方 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

而mini-LED和OLED在显示上的差距也体现在这 。
在显示黑色背景的物体时 , 使用mini-LED技术的屏幕调动的是包含四个LED芯片的控光分区;而OLED可以直接控制尺寸更加小的单个像素 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

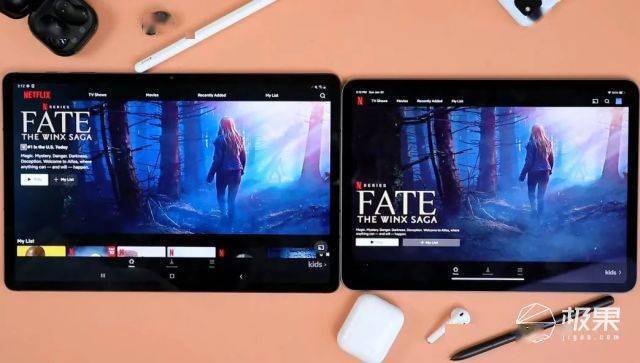

左侧屏幕采用mini-LED背光 , 右侧为OLED屏幕▲
最终的结果是 , 使用mini-LED技术的屏幕存在光晕 , 比不上OLED的显示效果 , 但相较于LCD已经有了进步 。 可谓”比上不足 , 比下有余” 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

苹果Pro Display XDR , 使用了mini-LED技术▲

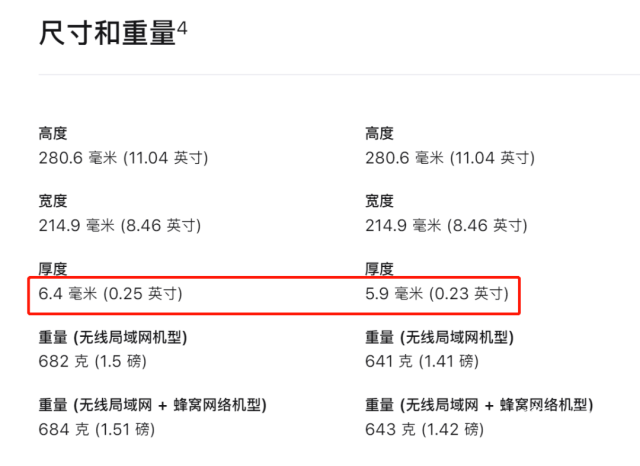

mini-LED技术也有缺点 。 刚才提到 , 使用mini-LED技术的屏幕显示背景为黑色的物体时 , 会出现“光晕” 。 另外一个问题是漏光 , 这个算是LCD的“历史遗留问题” 。 除此之外 , 高密度的LED灯珠和由此带来的高能耗、高发热也让使用mini-LED技术的屏幕成本增加 。 mini-LED背光的加入还会带来屏幕厚度增加的问题 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

左侧为iPad Pro 2021 , 右侧为iPadPro 2020▲
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

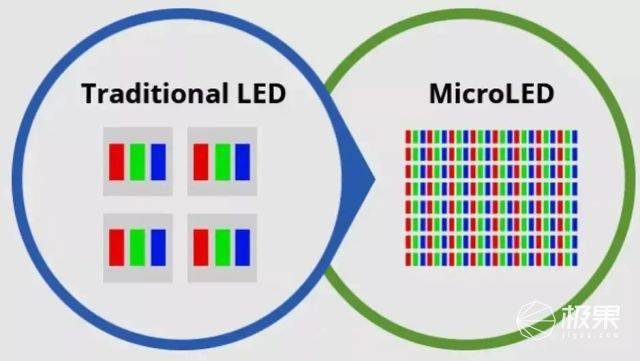

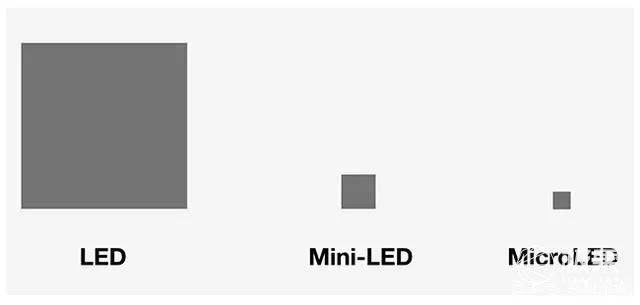

实际上 , mini-LED只是一个“折衷”的技术 , 最先被提出来的是Micro-LED 。 每颗Micro-LED芯片尺寸小于50微米 , 小到可以把每个LED芯片当成像素点 。 和OLED一样 , 采用自发光技术 , 但是亮度要高出 30% 。 它的反应速度更快 , 比LCD和OLED都要节能 , 算得上是一个理想屏幕 。 不过由于技术的困难和成本上的高昂 , 真正达到那种“遍地开花”的程度 , 还要等上很久 。
iPad 史上最顶级的屏幕用了什么技术?一文带你全解析…
文章图片

如果你想提前尝鲜 , 也不是不可以 。 三星在2020年末推出了110英寸的Micro-LED电视“The Wall” , 售价高达1.7亿韩元 , 合人民币约91万 。
