文章插图

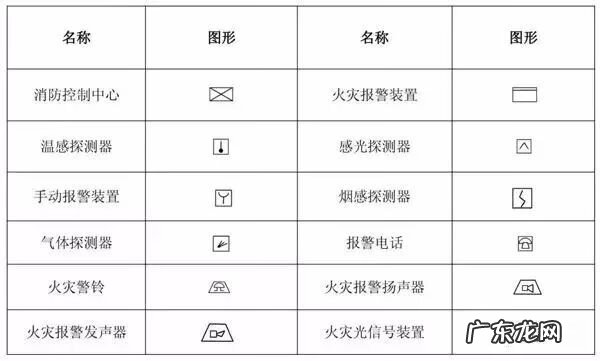

（3）消防工程自动报警设备符号

文章插图

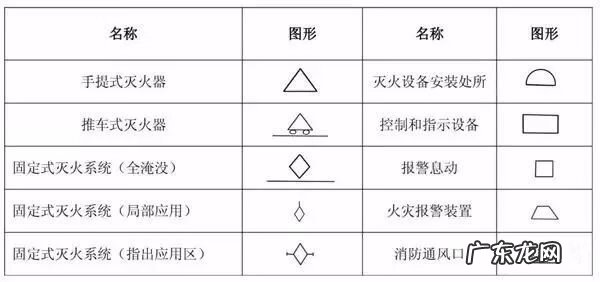

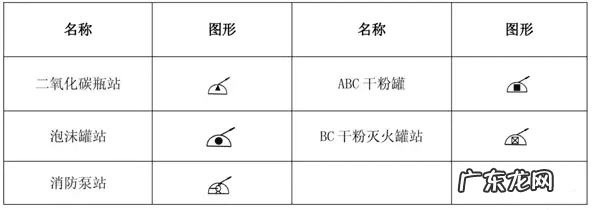

（4）消防工程灭火设备安装处符号

文章插图

（5）消防工程基本图形符号

文章插图

（6）消防工程辅助符号

文章插图

（7）消防管路及配件符号
在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？
在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管 。
例如：XL-1、XL-2、XL-3是指第几条的意思 。
XL代表的意思是X代表消防；
L代表立管，以此类推WL，W代表污；
假如图纸上标识着XL-45标识编号45的消防立管 。



文章插图
