很多朋友觉得消防图纸很复杂，那是针对“小白”而言，其实想快速看懂消防工程图，首先要仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，虽然相对比较难，但只要你多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！

文章插图

消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；

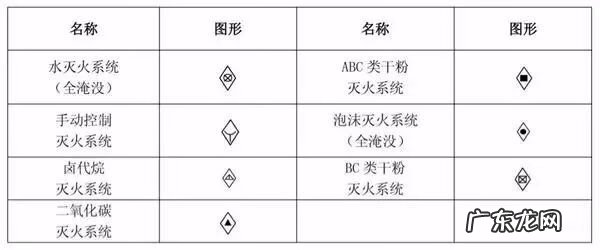

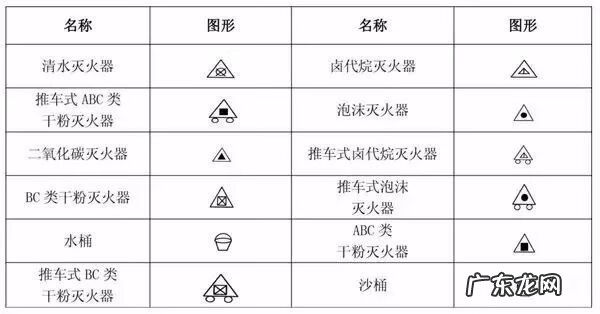

（4）不同的设计可能图例不一样；

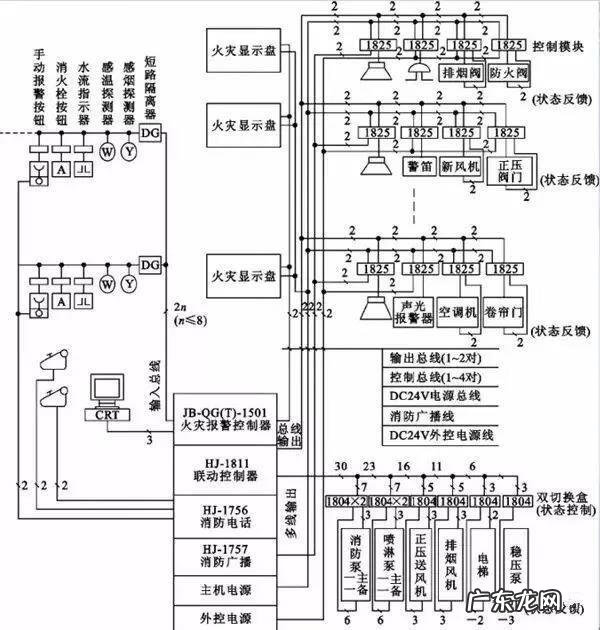

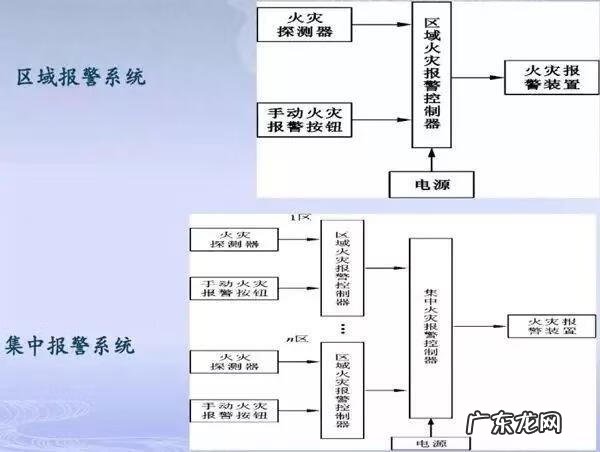

（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；

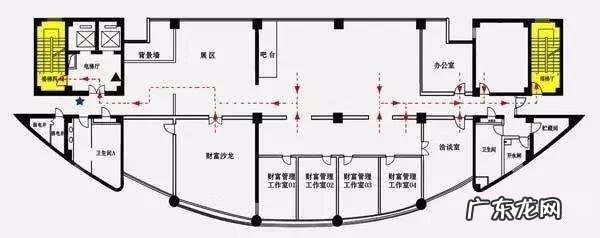

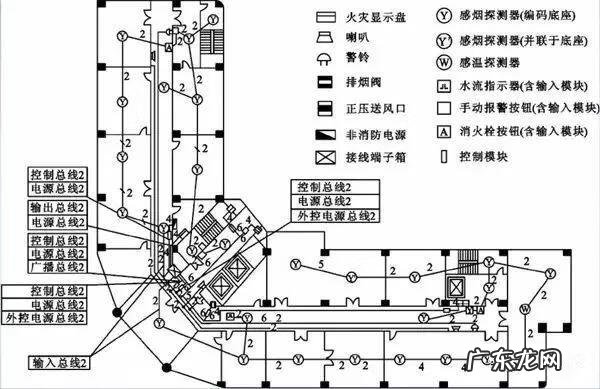

（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；
（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

文章插图

看消防图纸，如何一眼秒懂？

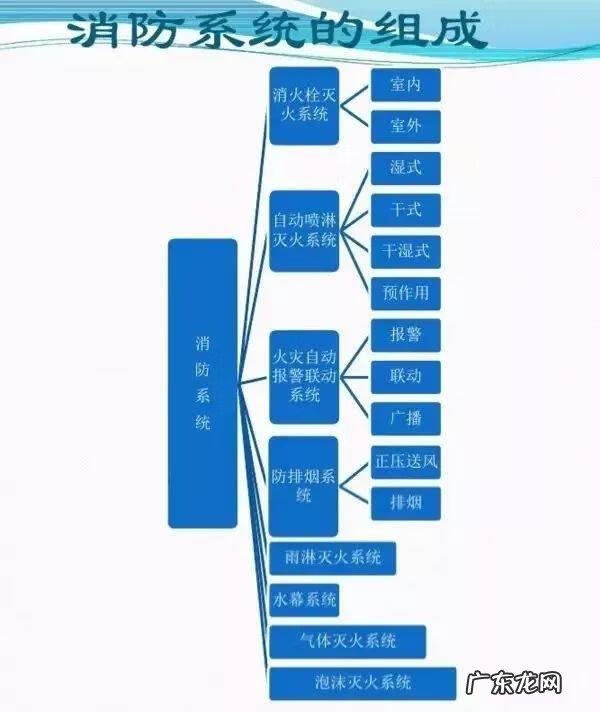

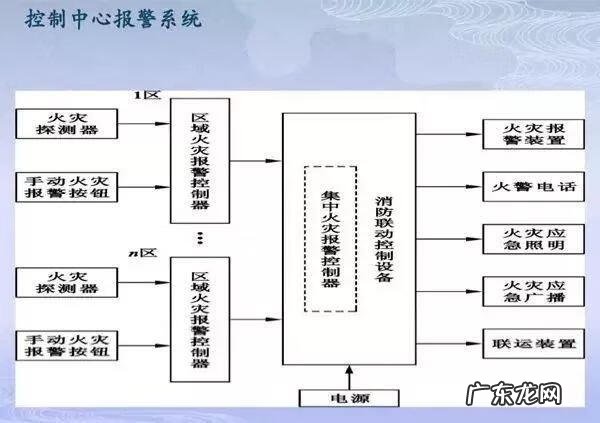

消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。

（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。
（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

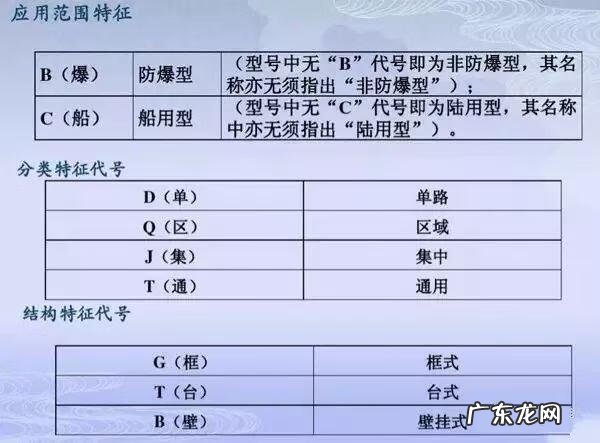

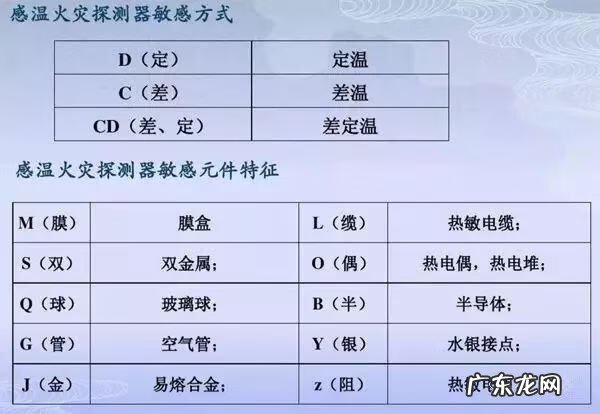

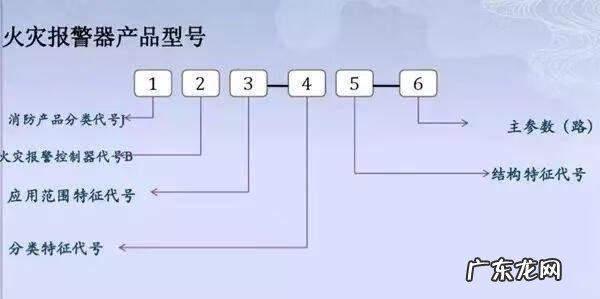

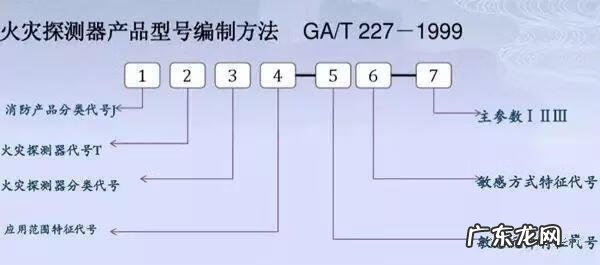

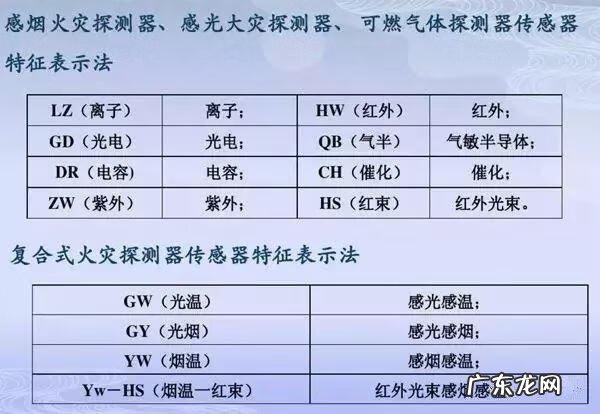

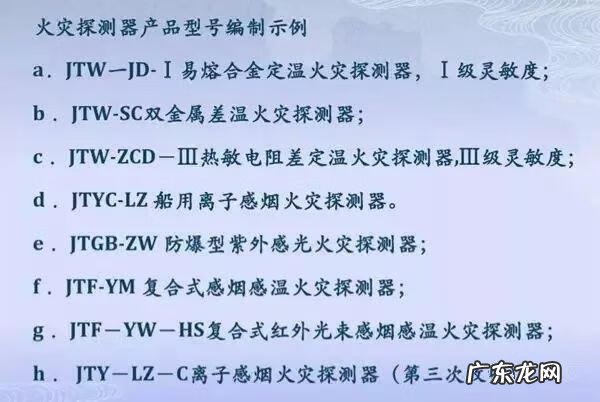

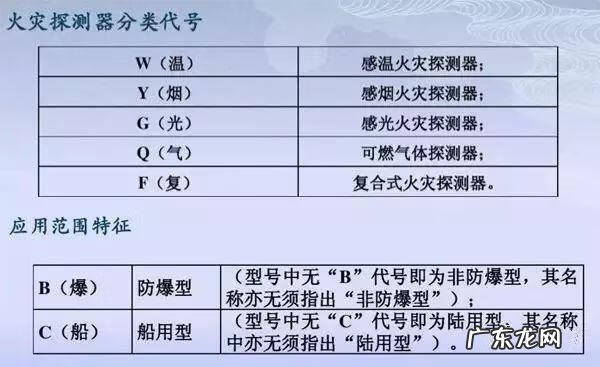

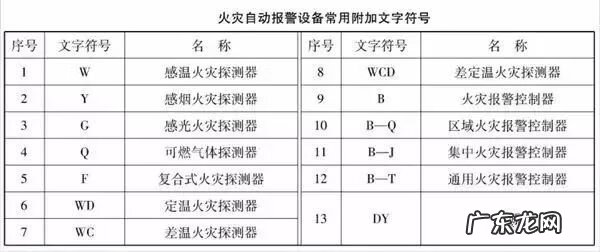

火灾探测器、报警器特征表示法：
