机电安装预留预埋阶段的施工质量非常重要 ， 直接决定了后期安装及整体质量 ， 该阶段施工质量做的好可以说是事半功倍 ， 不仅能够提升整体安装水平 ， 而且也减少了后期的各种整改时间及成本 。 本文是碧桂园创优项目上推广应用的几项工艺 ， 值得大家参考学习 。
1线盒及电箱预埋


线盒预埋

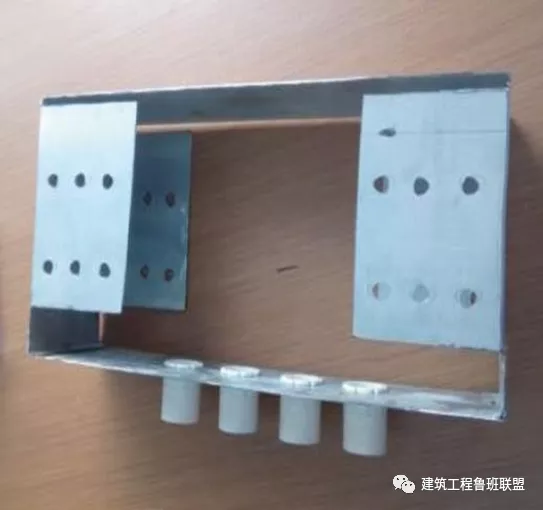

电箱预埋

穿筋底盒保证相邻线盒在同一水平线上；
井字形安装保证不偏位；
定位筋保证贴膜率；
锯末填充避免混凝土浇筑时被挤压而变形 。
2穿梁套管预埋



采用吊架固定方法 ， 穿梁套管直接固定在模板上 ， 保证浇筑后不偏位 。

3剪力墙内套管固定


井字形固定方法


U字形固定方法

套管采用井字形或U字型钢筋与土建结构钢筋连接固定 。

4管井套管预埋一次成型
【机电安装预留预埋的几项好工艺，显著提升质量！】组合套管可保证各套管之间的位置合理；橡胶块固定：铝膜体系管井套管采用橡胶块固定可使套管无需层层定位、固定 ， 有效提高现场预埋效率及质量 。
5线管上翻采用定位器
上翻线管管头禁止直接用管钳折弯进行封堵保护 ， 采用定位器有效保护无堵塞隐患 。

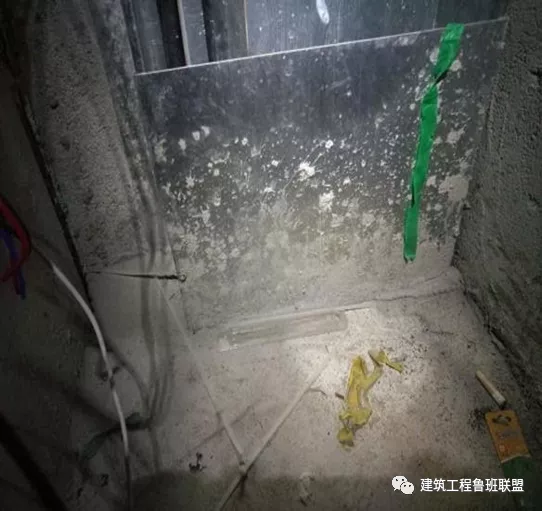

6厨卫间给水管槽预留
采用钢制或铝制模具固定在模板上预留管槽：可利用模具的刚性保证管槽的预留效果；严禁使用挤塑板预留管槽 。 模具安装后应注意涂刷水性脱模剂 ， 以便后期拆除及循环利用 。
7楼板线盒定位橡胶块（铝膜体系）
橡胶块一次精确定位后续楼层线盒无需重复定位 ， 层层复制；线盒直接套入橡胶块无需再固定可大大提高线盒预埋效率 。
8线管下翻采用塑料块
采用预制塑料块安装在梁模板上并将线管插入塑料块内 ， 保证线管在拆模时不受损坏 。
9桥架穿楼板直埋



混凝土浇筑时将穿楼板段桥架直接埋入混凝土中 ， 避免后期封堵；桥架直埋段应提前与桥架厂家沟通及定制 。
