在金属焊接过程中 ， 焊缝过宽、焊脚尺寸过大 ， 不但焊接接头受热严重 ， 引起焊缝晶粒粗大 ， 塑性、韧性下降 ， 而且焊接热影响区较大 ， 易产生焊接应力及变形；再者浪费材料增加成本 。

反之 ， 焊缝过窄、焊脚尺寸过小 ， 母材与焊缝可能熔合不良 ， 引起应力集中 ， 同时还使焊缝易产生咬边、裂纹等焊接缺陷 ， 影响接头强度 。 因此正确确定焊缝尺寸是保证焊接质量的关键 。

经过多年的研究 ， 得出了手弧焊、埋弧焊焊缝尺寸的经验计算公式 ， 本经验公式为焊接工艺中确定手弧焊、埋弧焊焊缝尺寸提供了理论依据 ， 具有较强的实用性 。

手弧焊焊缝尺寸的经验计算公式

1、对接焊焊缝尺寸经验计算公式

根据板厚及焊接方法要求不同 ， 对接焊缝可分为I形焊缝（即不开坡口对接焊缝）、V形坡口对接焊缝、U形坡口对接焊缝 。

（1）I形焊缝宽度的经验计算公式

生产中 ， 一般板厚小于6mm不开坡口 ， 形成I形焊缝 ， 焊缝宽度

C=δ+2 （1）

式中 δ——工件厚度 ， mm 。

（2）带钝边V形对接焊缝宽度经验计算公式

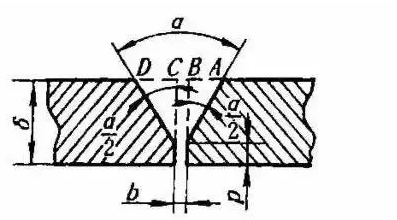

如图1所示带钝边V形坡口焊缝 ， 坡口角度为α ， 间隙为b ， 钝边为P ， 根据解三角形的方法：

焊缝宽度

C=AB+CD+b+2e

=2(δ-P)tan(α/2)+b+2e

≈δ+3 ⑵

式中e——坡口两边焊缝覆盖宽度 ， 一般取e=1.5~2mm 。

取P=2 ， b=2 ， α=60° ， e=1.5 。

（3）带钝边的U形坡口对接焊缝宽度经验计算公式

如图2所示的带钝边的U形坡口 ， 钝边为P ， 间隙为b ， 坡口角度为β ， 根部半径为R ， 根据解三角形的方法：

焊缝宽度

C=2（δ-P-R）tanβ+2R+b+2e

≈0.35δ+12.5 ⑶

取P=2 ， b=2 ， e=1.5 ， R=5 ， β=10° 。

2、角焊缝焊脚尺寸的经验计算公式

角焊缝时两焊件接合面构成直角式或接近直角所焊接的焊缝 ， 角焊缝的焊缝尺寸主要是指焊脚尺寸 。

如图3所示 ，

T形接头角焊缝焊脚尺寸

K=δ+2 ⑷

式中δ——两焊件较薄者厚度

3、组合焊缝尺寸的经验计算公式

组合焊缝是指同一接头焊缝由几种不同焊缝组成 。

如图4所示即为带钝边V形对焊缝与角焊缝形成的T形接头组合焊缝 。

坡口角度为β1 ， 钝边为P ， 间隙为b ， 根据解三角形的方法：

焊脚尺寸K=(δ2-P)tanβ1+b+e≈1.2δ2+1.5 （5）

取P=2 ， b=2 ， e=2 ， β1=50° 。

埋弧自动焊焊缝尺寸经验计算公式

埋弧自动焊焊缝尺寸
