【防火门监控大样图及系统图，供大家参考学习！】

文章图片




文章图片




文章图片

\">

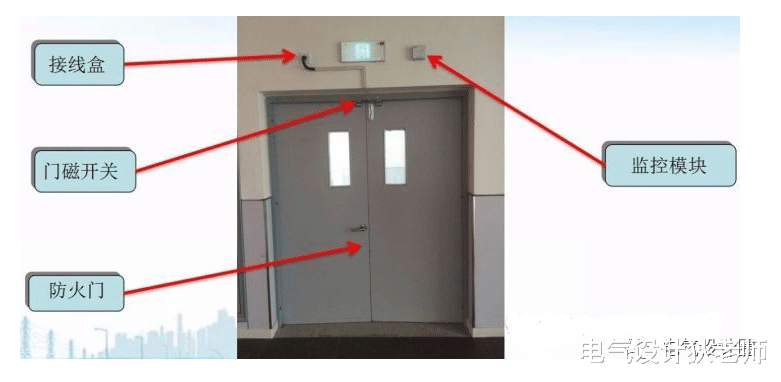

防火门监控系统是什么？想必大部分从业多年的电气设计人员都不陌生 ， 但是对于一个新手或小白来说就可能云里有雾了 。 防火门监控其实是安全控制与报警逃生门锁系统+防火门监控系统 ， 是常闭防火门监控系统应具备的功能 。

日常情况下 ， 防火门处于关闭状态可以保护区域内的财产安全 ， 火灾发生的时候 ， 可以在人员慌张混乱的情况下 ， 通过报警和语音提示 ， 快速有效引导人员快速疏散逃生 。 目前 ， 国家已强制规定 ， 在人员流通密集场所必须安装防火门监控设备 ， 如工厂 ， 医院 ， 学校 ， 商场 ， 影院等等！今天小编就给大家分享防火门监控的大样图和系统图 ， 供大家在设计中参考学习 。

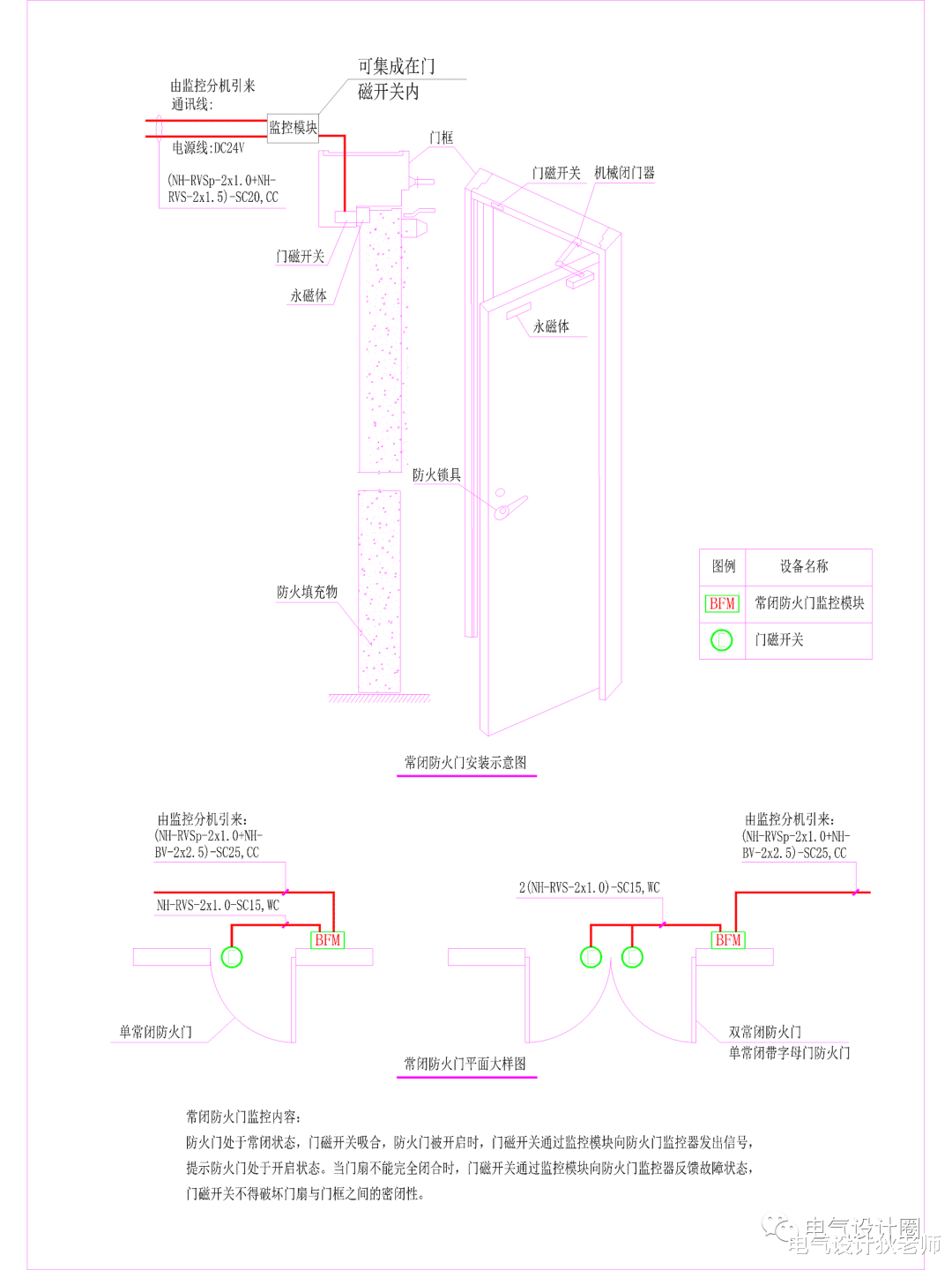

（1）常闭防火门大样图

（2）常开防火门形式1大样图


（3）常开防火门形式2大样图

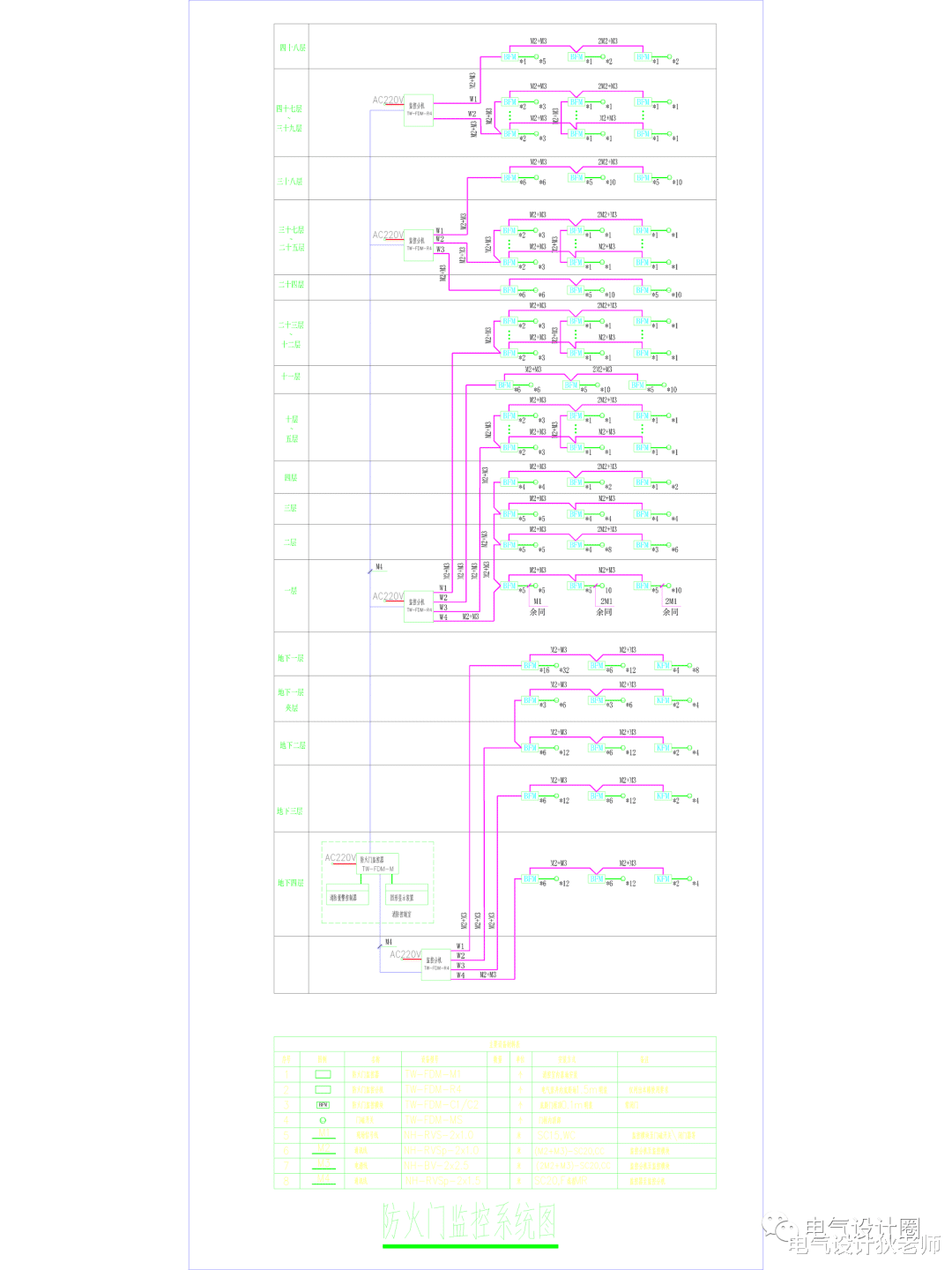

（4）防火监控系统图
