和8MB，最大的达到16MB，缓存容量越大，硬盘性能越好，如图1-19所示缓存芯片。
图1-19硬盘缓存芯片
（3）电机驱动芯片
电机驱动芯片一般是正方形模样，比主控芯片要小很多，主要负责给硬盘的音圈电机和
主轴电机供电。目前的硬盘由于转速太高，容易导致该芯片发热量太大而损坏，据不完全统
计，70%左右的硬盘电路路障是由该芯片损坏引起，如图1-20所示电机驱动芯片。
图1-20电机驱动芯片
（4）BIOS芯片
硬盘BIOS芯片有的在电路板中，有的集成在主控制芯片中，硬盘BIOS芯片，内部固
化的程序可以进行硬盘的初始化，执行加电和启动主轴电机，加电初始寻道、定位以及故障
检测等，一般硬盘BIOS芯片的容量为1MB，如图1-21所示硬盘BIOS芯片。
用于保存与硬盘容量、接口信息等，硬盘所有的工作流程都与BIOS程序相关，通断电
瞬间可能会导致BIOS程序丢失或紊乱。BIOS不正常会导致硬盘误认、不能识别等各种各
样的故障现象。

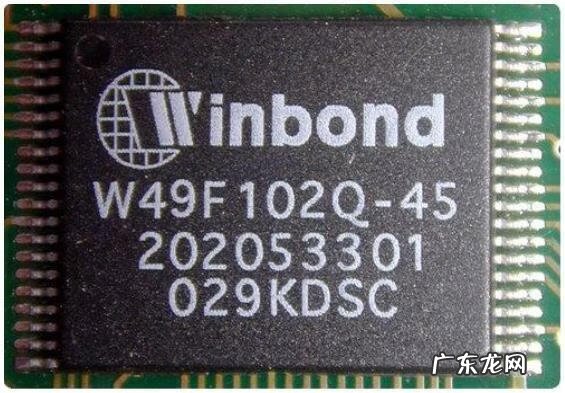

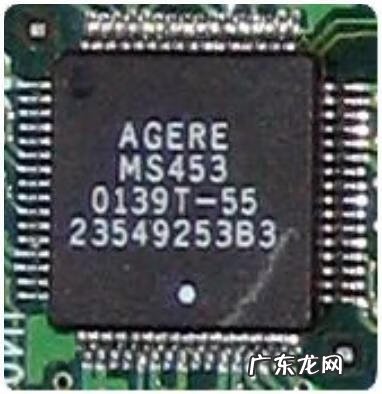

图1-21硬盘BIOS芯片图1-22数字信号处理芯片

文章插图

文章插图
（5）数据信号处理芯片
数据信号处理芯片即数字信号处理器，主要用于处理前置信号处理器传过来的数据信
号，并对该信号解码或接收计算机传过来的数据信号，并对该信号进行编码，如图1-22所
示数字信号处理芯片。
（6）磁头芯片
磁头芯片贴装在磁头组件上，用于放大磁头信号、磁头逻辑分配、处理音圈电机反馈信
号等，该芯片出现问题可能会出现磁头不能正确寻道、数据不能写入盘片、不能识别硬盘、
硬盘异响等故障现象。
（7）前置信号处理器
前置信号处理器用于加工整理磁头芯片传来的数据信号，然后再将处理完的信号输出到
主控制芯片中，该芯片如出现问题可能会出现不能正确识别硬盘的故障现象，如图1-23所
示。
前置信号处理器

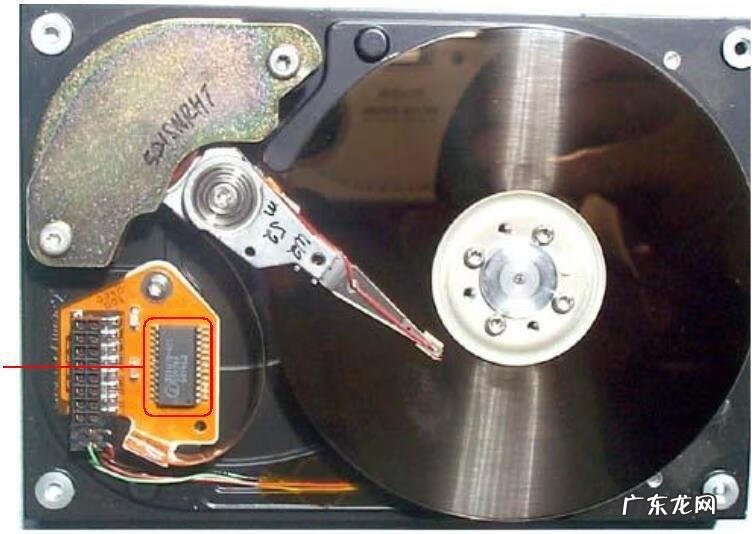

图1-23前置信号处理器
1.3硬盘电路工作原理
每个硬盘都有一块电路板，电路板主要负责与电脑进行通讯，并控制管理整个硬盘的工
【硬盘维修移动硬盘维修教程】作，电路板可以说是硬盘的控制部门。由于个别硬盘电路设计不良，或芯片的质量不好，或
用户使用不当等，都有可能使电路板工作不正常。
由于硬盘电路板比较复杂，要想掌握硬盘电路板的维修方法，必须首先了解硬盘电路板
的工作过程。
硬盘电路工作过程如下：
一般IDE接口硬盘有两组供电：12V和5V 。其中，红色电源线为5V线，黄色电源线
为12V线，两个黑色线为地线。而SATA接口硬盘有三组供电：12V、5V和3.3V 。其中，
红色电源线为5V线，黄色电源线为12V线，桔黄色线为3.3V线，两个黑色线为地线。
在开机接通电源后，ATX电源直接给硬盘供给5V和12V的直流电压。5V电压经过
稳压器、场效应管、二极管等处理后，给主控芯片提供3.3V、2.5V、1.2V等工作电压。同
时，5V和12V电压经过电感、电容等滤波后，直接供给电机驱动芯片。接着电机驱动芯片
将5V和12V电压处理后，通过主控芯片（CPU）的指令供给主轴电机和音圈电机（主轴电
机和音圈电机的电压大概在7~9V左右）。
硬盘驱动器加电后，硬盘电路板上的主控芯片中的DSP（数字信号处理器）开始对硬
