硬盘电路板故障维修

文章插图
1.1认识硬盘电路板
电路板是为各种电子元器件、集成电路等提供固定、装配的机械支撑，是实现电子元器
件间电气连接的组装板 。电路板亦称印制线路板或印刷电路板，英文称为PCB 。电路板本
身是一种绝缘的基板，在电路板上有元件安装孔、连接导线（铜箔）、装配焊接电子元器件
引脚的焊盘 。在电路板一面安装电子元件，另一面用来焊接元件引脚 。在焊接面往往人刷一
层绝缘漆 。正规厂生产的电路板正反面都有电子元件的图形符号及编号，但有一些厂家生产
的电路板只在元件安装面提供图形符号及编号 。如图1-1所示 。
图1-1硬盘电路板
印刷电路板的出现，给电子工业带来了重大改革，极大地促进了电子产品的更新换代 。
印制电路板PCB具有许多独特的功能和优点，概括起来有：
（1）可以实现电路中各个元器件间的电气连接，代替复杂的布线，减少了传统方式下
的接线工作量，简化了电子产品的装配、焊接、调试工作 。
（2）缩小了整机体积，降低了产品成本，提高了电子设备的质量和可靠性 。
（3）具有良好的一致性，它可以采用标准化设计，有利于焊接的机械化，提高了生产
率 。
（4）印制电路板有较好的机械性能和电气性能，使电子设备实现单元组合化，使整块
经过装配调试的印制电路板作为一个备件，便于整机产品的互换与维修 。
1.2硬盘电路组成结构

文章插图


文章插图


文章插图
硬盘的电路板在硬盘的反面，上面有很多的芯片和分立元件，大多数的硬盘控制电路板
都采用贴片式焊接 。硬盘的电路板中包括主轴调速电路、磁头驱动与伺服定位电路、读写电
路、高速缓存、控制与接口电路等，主要负责控制盘片转动、控制磁头读写、控制硬盘与
CPU的通信等等 。其中，读写电路的作用就是控制磁头进行读写操作；磁头驱动电路的作
用是直接控制寻道电机，使磁头定位；主轴调速电路的作用是控制主轴电机带动盘体以恒定
速率转动的电路 。
硬盘的电路板主要由主控制芯片（即CPU）、电机驱动芯片、缓存芯片、数字信号处理
芯片、硬盘的BIOS芯片（一般集成在主控芯片中）、晶振、电源控制芯片、三极管、场效
应管、贴片电阻电容，另外在硬盘内部的磁头组件上还有磁头芯片等组成，如图1-17所示 。
缓存芯片
主控制器芯片
晶振

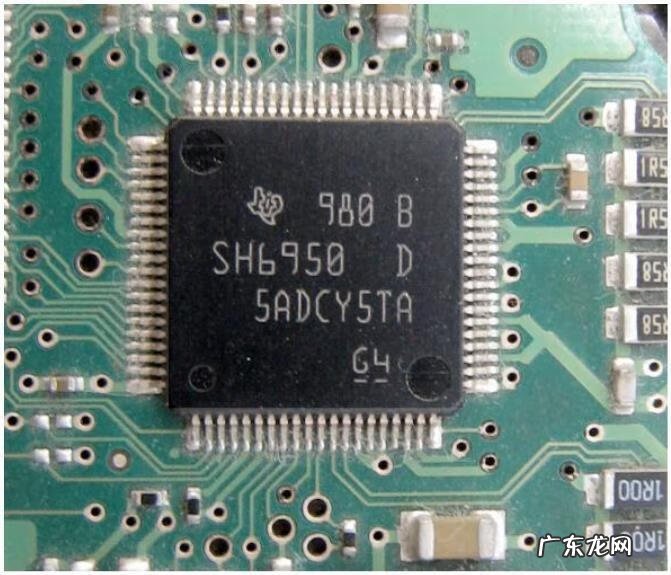

电机驱动芯片
电源控制芯片

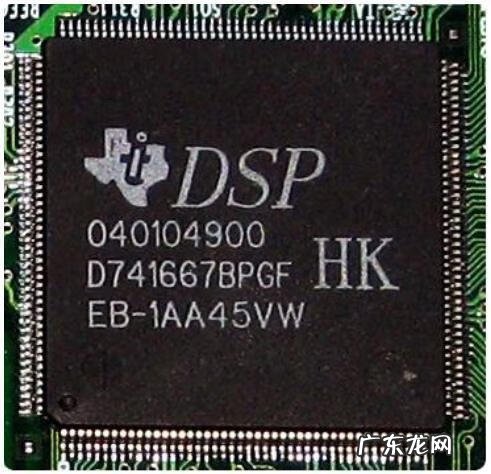

数字信号处理芯片
图1-17硬盘的电路板
（1）主控制芯片
主控制芯片也就是硬盘的CPU芯片，在整个底板上块头最大，正方形身材，主要负责
数据交换和数据处理，有的主控制芯片内部还内置BIOS模块、数字信号处理器等，如图1-18
所示硬盘主控制芯片 。
图1-18主控制芯片

文章插图


文章插图
（2）缓存芯片
缓存芯片是为了协调硬盘与主机在数据处理速度上的差异而设计的，缓存芯片在硬盘中
主要负责给数据提供暂存空间，提高硬盘的读写效率 。目前主流硬盘的缓存芯片容量有2MB
