【空气开关如何接线？方法就是3步，跟着步骤做就可以了】


文章图片




文章图片


文/家居杂坛
我们家里装修的时候 ， 几乎每家每户都会安装空气开关 。 空气开关安装的位置就是我们室内配电箱内 ， 常用对象就是我们室内的总开关 ， 或者是照明回路的总开关 。 所以我们大家要学会空气开关的接线 。 对于空气开关的接线 ， 个人总结一下 ， 主要就是分成了以下三个步骤 。 大家可以按照步骤去进行操作 ， 基本上就可以完成 。

（一）：接线准备
在空气开关准备接线之前 ， 我们要做好相应的准备工作 。 因为我们需要使用对应的工具才能够完成空气开关的接线 ， 所以在接线之前 ， 个人建议大家做好如下的准备工作 。 这样也方便我们可以更好地去进行接线 。
①、电线必须穿到位 。 也就是说 ， 如果我们家里安装空气开关 ， 这个时候必须把电线都穿完 。 我们所能看到的状态 ， 就是配电箱内留有约40~50cm长的电线 ， 预留在配电箱内 ， 而预留的电线都穿到了室内各个开关 。 这时我们要把电线摆放整齐并做好标记 。 也就是每个回路对应的电线做好对应标识 ， 标记出来 。
②、工具的准备 。 对于空气开关的接线 ， 我们要准备相应的工具 。 例如我们也最起码要有剥线的工具 ， 还有就是拧螺丝的工具 。 所以这时个人建议大家准备好剥线钳子 ， 还有就是准备好对应的十字螺丝刀 ， 或者是电动的改锥 ， 都是可以的 。 这样就可以准备进行接线了 。

（二）：接线
当我们把所有的准备工作提前完成 ， 此时就可以对空气开关接线了 。 大家一定要注意 ， 在空气开关接线之前 ， 一定要确认空气开关断电 。 例如我们接室内配电箱里的空气开关的电线 ， 一定要把进入室内的电源的总开关断掉 ， 也就是我们电表下口的总开关 ， 把闸拉下来 ， 然后用电笔检测一下 ， 确保没有电之后才开始进行操作 。 具体可以按如下的步骤进行接线 。
①、电线的裁剪 。 我们首先要做的第一步就是按照要求对电线进行裁剪 。 这时裁剪就是满足我们接线要求的一定的长度 ， 并在下面留有一定的富余量 。 所以常规的接线是在我们空气开关下口弯曲并留有一定数量 ， 之后再根据到空气开关的位置进行裁剪 ， 这样我们就把电线处理完成 。

②、剥线 。 所谓剥线 ， 就是我们要将接入空气开关的电线端部的绝缘层剥开 。 这时一般就是使用专用的剥线钳子来进行 。 这里我们需要注意的就是剥线的长度 ， 一定要根据我们的空气开关的型号去选择 。 如果大家不清楚具体长度 ， 可以使用铜线测量一下 。 像家用空气开关 ， 一般剥线的长度在2公分左右 。 我们利用剥线钳将电线端头2公分左右的绝缘层切割掉 ， 然后露出里面的铜线的线芯 。

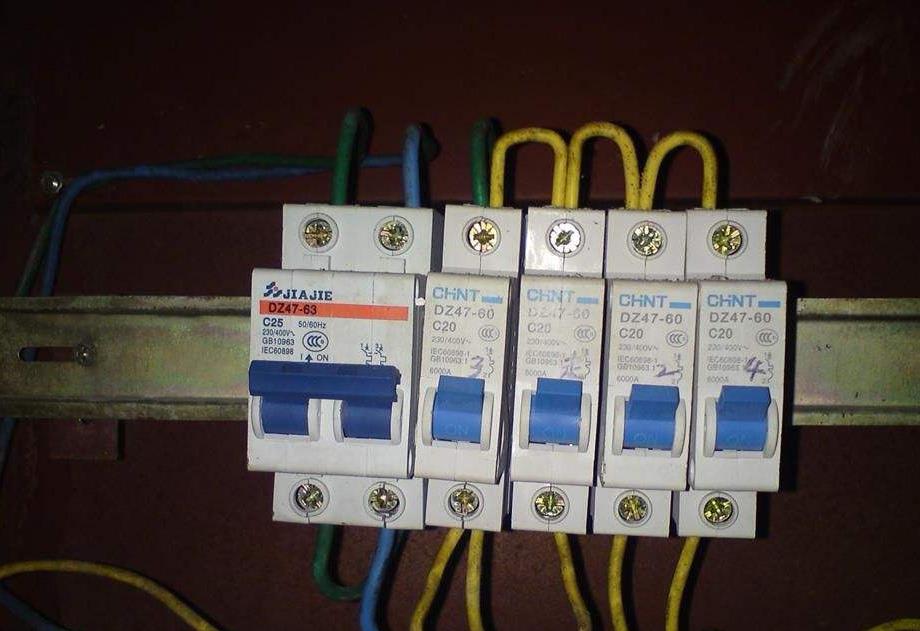

③、安装 。 这时我们就可以把电线安装到我们的空气开关里了 。 像家用空气开关常见的有两种形式：一种是目前比较常用的2P的空气开关 ， 还有一种是以前比较常用的1P的空气开关 。 对于2P的空气开关接线非常简单 ， 我们就按照空气开关上面所标的字母进行接线 ， 标有字母L的接我们室内的火线 ， 此时接的就是黄色 ， 红色或者是绿色电线中的一种电线 。 标有字母N的 ， 我们接零线 ， 也就是接淡蓝色绝缘层的电线 。 另外 ， 我们一定要把地线按照规范要求接到地排上 。 此外就是1P的空气开关 ， 由于进出线端都是只有一个接线端子 ， 所以这个端子的接的就是火线 ， 而零线应该接到配电箱内的共用零排上 ， 地线接到共用的地排上 。 这里需要注意的是空气开关的上口接的是电源的进线 ， 空气开关的下口是接的电源的出线 ， 也就是我们室内的所有的电线 。 这点不能搞错 。
