地库机电管线涉及专业繁多 ， 针对管线及支吊架进行合理的深化设计 ， 可以提高工程品质、降本增效 。 下面就基于工程实例 ，看一看深化设计如何实施？
本工程建设用地面积17749平方米 ， 项目总投资5亿 ， 由A、B两栋塔楼、裙房及地下车库组成 ， 总建筑面积96500平方米 ， 地上面积约69100平方米 ， 地下建筑面积约27400平方米 ， 塔楼地上21层 ， 裙房4层 ， 地下2层 ， 建筑总高度95.7米 。

项目效果图
一

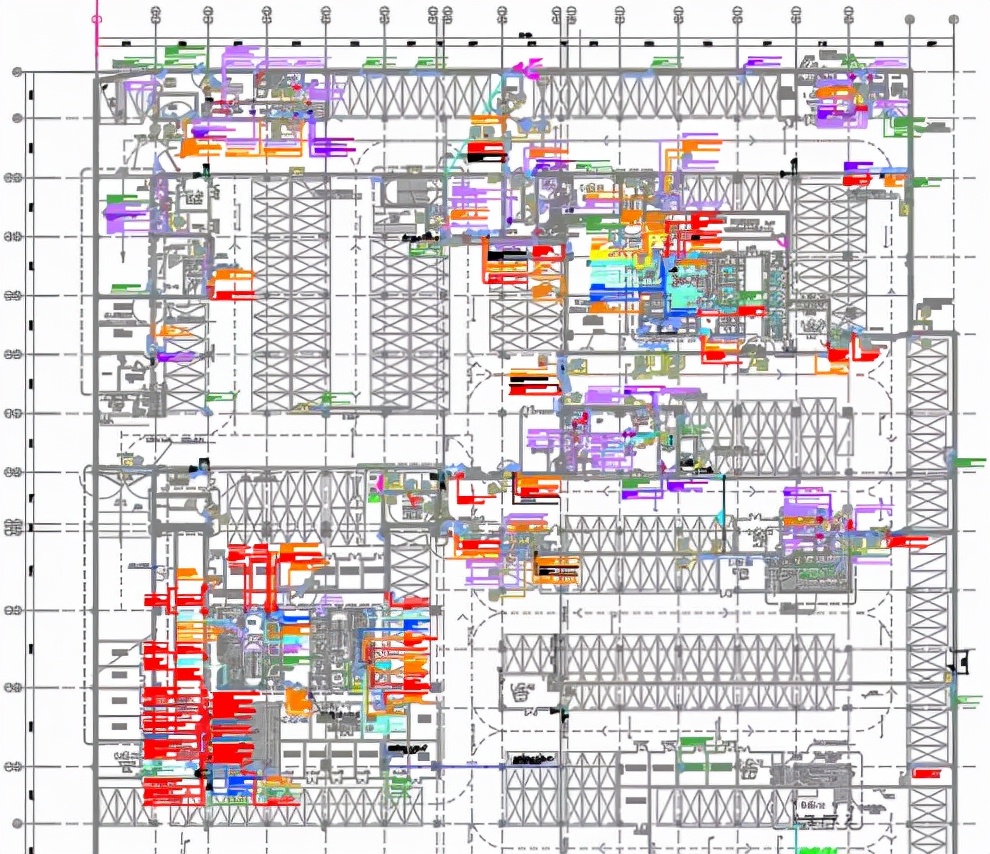

地库机电管线深化内容

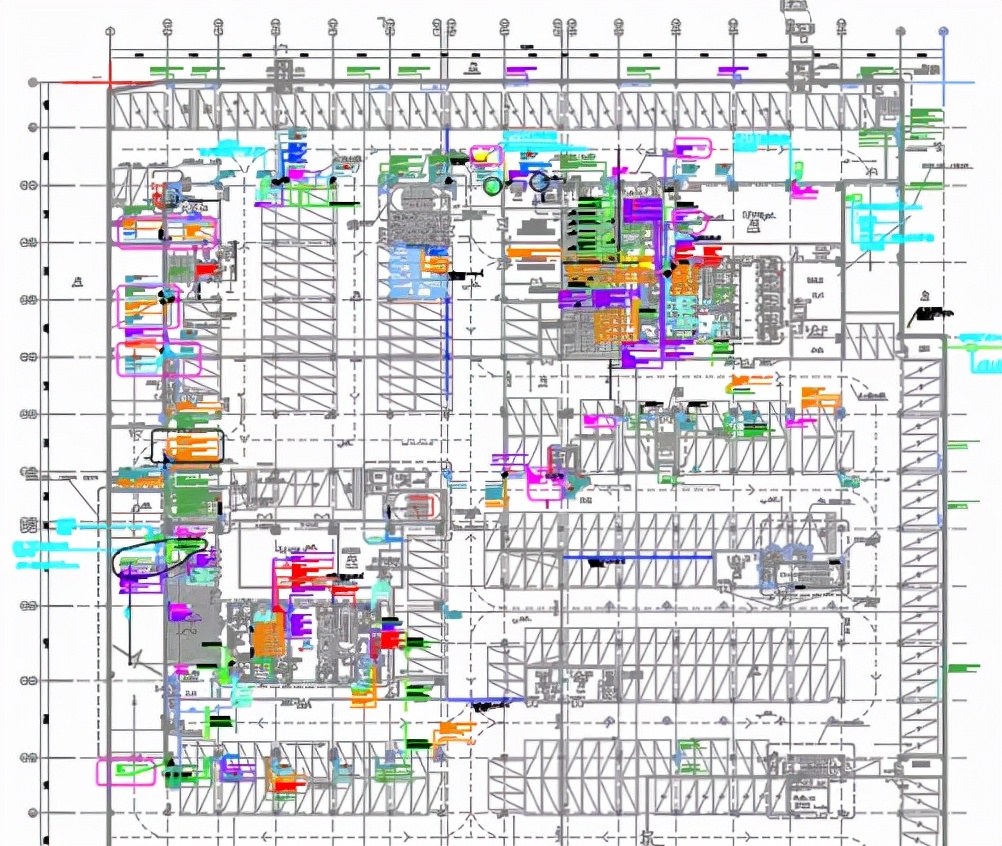

地库管线深化内容介绍
二
深化设计的过程与原则
1
机电管线深化设计的目标
深化设计的目标是：提高工程品质、优化管线排布、加快进度、降低成本 。
（1）合理布置各专业管线 ， 最大限度地增加建筑使用空间 ， 减少由于管线冲突造成的二次施工 。
（2）合理排布设备间 ， 协调设备、机电管线与土建、装饰专业的施工 。 保证设备的运行维修、安装等工作有足够的空间 。
（3）确定管线路由 ， 精确定位预留洞口和套管 ， 减少对结构施工的影响 。
（4）弥补原设计不足 ， 减少因此增加的额外工程成本 。
（5）完成竣工图的制作 ， 及时收集和整理施工图的各种变更通知单 。 在施工完成后 ， 绘制出完成的竣工图 ， 保证竣工图具有完整性和真实性 。
【地库机电管线与支吊架深化设计，示例学习】2
机电管线深化设计的任务
深化设计到主要任务是：解决复杂部位的碰撞问题 ， 优化净高 ， 明确各专业走向优化路由 。 通过对净高、走向、复杂节点的优化深化 ， 为施工、使用、维修创造有利条件 。
深化设计最后的形式有三维模型和二维施工图纸 ， 随着BIM技术的发展建议施工员、工长和班组长应该要掌握BIM技术 ， 这样更加有利于高大难项目的施工 。
