cad文件如何转换成pdf格式的图片并保存CAD软件在建筑行业和机械行业使用最为广泛，它的文件格式是DWG格式，有时候我们也会保存为DXF格式的，便于导入到其他设计软件中使用。由于工作需求，要把DWG格式的转换成PDF格式，特别是一些国外企业，那么该怎么转换？下面小编分享几种转换方法，希望可以帮助到大家。
具体方法如下:
【cad转换成pdf的方法,cad文件如何转换成pdf格式的并保存】解决方法1:
1、对于AutoCAD2007之前的版本，我们需要借助其他软件来达到转换的目的。我们可以使用PDF虚拟打印机，基本上是ALLtoPDF格式的。首先我们先安装PDFfactory，装完以后在你的电脑的控制面板------打印机里面就会有一个名称为“PDFfactory”的虚拟打印机出现，如果没有正确安装的话，请你检查后台打印机服务“PrintSpooler”是否开启。
2、用AutoCAD打开一个DWG文件。
3、点击菜单中的文件------打印。
4、弹出打印界面，打印机一项选择好我们安装的PDFfactory打印机，然后根据你自己打印机图纸的习惯设置好其他项目，点击确定。
5、显示打印机进度，图纸内容比较少的速度会比较快，反之则速度比较慢一些。
6、弹出PDFfactory界面，我们点击保存。
7、选择保存的位置，命名好文件名称，点击保存即可。
8、我们找到保存好的文件打开看一下转换的效果效果还是不错的，转换成功。（竖向的我们可以在adobereader中把视图旋转过来看）。
解决方法2:
1、AutoCAD从2007开始的版本里面内置了PDF绘图仪，转换的话同样是到打印里面。
2、弹出打印界面后，打印机我们选择内置的“DWGTOPDF.pc3”,其他项根据你的需要设置，点击确定。
3、弹出文件保存对话框，命名好文件名称，点击保存。
4、弹出打印机进度条。
5、打印完毕后我们用adobereader打开文件看一下转换效果我们把视图旋转了过来，效果还是很好的。有了内置的PDF绘图仪以后转换更加方便了。
6、如果CAD里面没有这个内置打印机的可以按下面方法自己添加。文件-------绘图仪管理器。
7、我们点击添加绘图仪向导。
8、点击下一步。
9、选择我的电脑，再点击下一步。
10、按下图所示选择选项，然后下一步。
11、依次下一步，到绘图仪名称那一步，自己给绘图仪取个名字，下一步。
12、添加完成后，在绘图以管理器里面就会多出一个PDF.pc3绘图仪。
13、那么以后我们转换的时候就可以选择这个PDF.pc3绘图仪来进行转换如果你还是不能够添加内置的PDF绘图仪的话，那么可能是你的系统或者CAD版本的问题，请重装系统或者换个版本的CAD尝试。
解决方法3:
1、AutoCAD2011版本有了更多的转换的选择，在菜单的输出里面就可以直接输出PDF格式的。
2、弹出输出界面，我们可以在输出中选用窗口来选择输出的图形区域选项是设置一些输出选项的点击输出界面的保存以后，文件就保存下来了。
3、打开保存好的文件，发现新的PDF文件里面包含了图层。
4、我们关闭几个图层，和上图看看对比效果真的很不错的，这样看图就更加方便了。看来Autodesk公司在转换PDF上还是下来很多功夫的。这里我强烈推荐用这个方法转换~~~
CAD文件转成PDF格式的方法分享到这里了，三种方法设置方法，用户可以随意选择一款合适的。

文章插图
cad怎么转换pdf格式文件在CAD菜单栏中单击“文件”工具，在打开的下拉列表框中选择“打印”选项，打开“打印-模型”窗口，在“打印机/绘图仪”栏中选择“DWG TO PDF”，单击确定，选择合适的位置和名称保存，即可将CAD图形转换成PDF格式。具体如下：
步骤1、打开CAD，单击“文件”选项。

文章插图

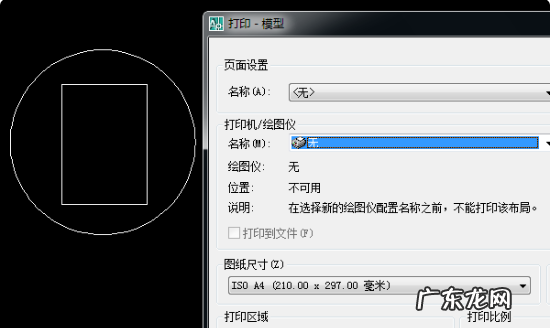

步骤2、在下拉列表框中选择“打印”选项，打开“打印-模型”窗口。

文章插图

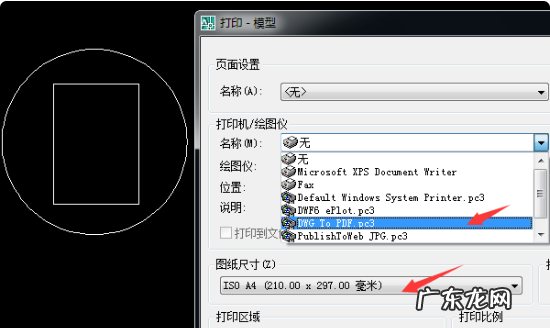

步骤3、在该窗口的“打印机/绘图仪”一栏，单击右侧小三角，在打开的下拉列表框中选择“DWG TO PDF”选项，并设置合适的图纸尺寸。

文章插图
步骤4、单击“确定”按钮。

文章插图

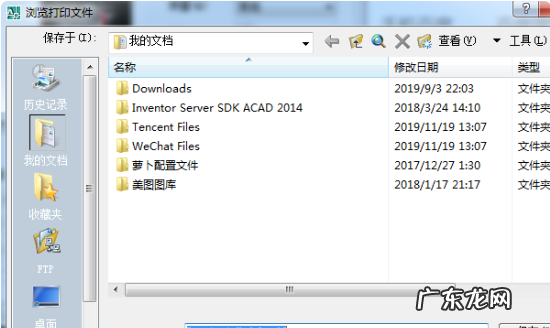

步骤5、选择保存文件的位置，根据需要修改文件名，单击“保存” 。

文章插图

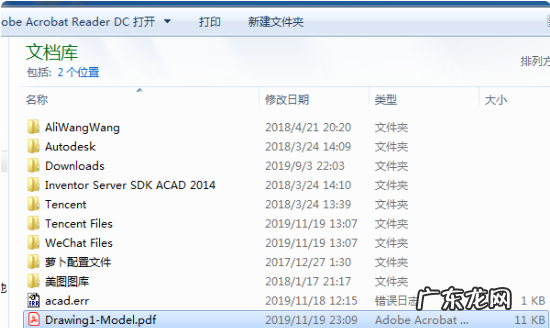

步骤6、找到保存文件的位置，找到刚刚保存的文件。

文章插图

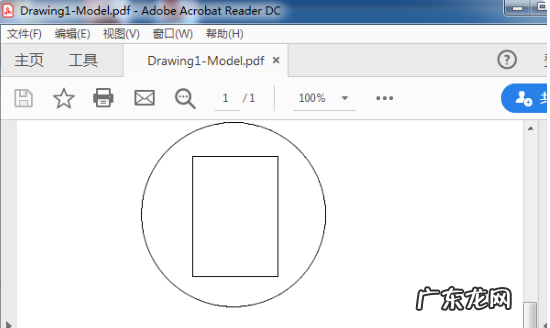

步骤7、打开文件，即可看到CAD的图像已经转换为PDF 。

文章插图
注意事项：
1、如果需要设置打印的样式，需要先设置好打印样式之后再打印到PDF文件。
2、打印的图纸大小根据需要设置，可设置成A0、A1、A2、A3、A4等图幅。
cad图怎么转换成pdf格式cad图转换成pdf共有三步操作。
1.首先打开需要转换的CAD文件，在顶部菜单栏点击【文件】-【打印】，或者然后同时按住Ctrl+P即可调出【打印-模型】对话框。
2.在调出的【打印_模型】对话框中找到【打印机/绘图仪】，将其名称选择设置为：DWGTOPDF.pc3,根据自身需要设置，设置完成后点击【确定】即可。
3.在弹出【浏览打印文件】对话框，在其中设置文件保存位置及名称后点击【保存】即可完成转换。
CAD是计算机辅助设计（ComputerAidedDesign）的英文缩写，利用计算机及其图形设备帮助设计人员进行设计工作。主要功能有平面绘图、编辑图形、标注尺寸、三维绘图等，广泛应用于工业制图、服装加工、园林设计、机械设计、平面印刷等领域。

文章插图
cad怎么转换成pdf格式快捷键为了更加方便简洁的审阅、查看、打印以及传输文件，所以往往很多设计师在使用CAD时会将图纸转化成pdf格式的图纸！CAD转换成pdf格式，看起来很简单，但是对于不少的新手朋友们来说却不大懂~接下来我们就来分享CAD转化成PDF格式的操作方法给大家，方便大家后期的一个演示打印~
cad转换成pdf格式操作方法步骤：
1、首先就是打开cad软件进入操作界面
2、接着就是打开一份CAD图纸
3、点击cad软件左上方的图标弹出下拉框，找到“输出”按钮
4、点击“输出”按钮，即可出现“输出为其它格式”的窗口，找到“PDF”
5、点击一下“PDF”按钮，就会弹出一个保存对话框，输入文件名，点击选择需要转换的窗口文件，点击保存
6、那么你所需要转化成pdf格式的文件就会成功转化了，你可以在电脑打开查看了！
cad转换成pdf格式文件是不是很简单呢？其实以前的CAD版本是木有转化输出为PDF文件的，为了让更多的使用者获取到更为方便简洁的文件才提供的！希望以上的分享可以帮助到你~如果你想要学习更多的CAD知识，那么就来~
