在创建楼梯明细表的时候会发现 ， 楼梯明细表可用字段并没有“体积”的字段 ， 如图所示 ， 则表明无法通过此方法提取楼梯的体积 。

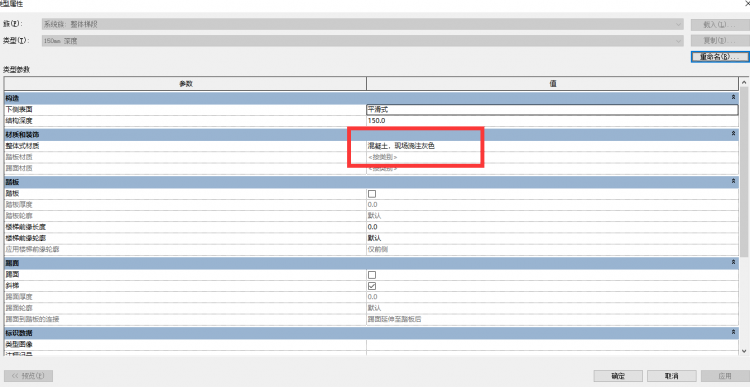

可以用材质提取明细表来提取楼梯的面积 。 首先确保楼梯是有材质信息的 ， 如图所示 。
【每日一练388：关于Revit统计楼梯的体积】


然后新建一个材质提取明细表 ， 类别选择楼梯 ， 如图所示 。

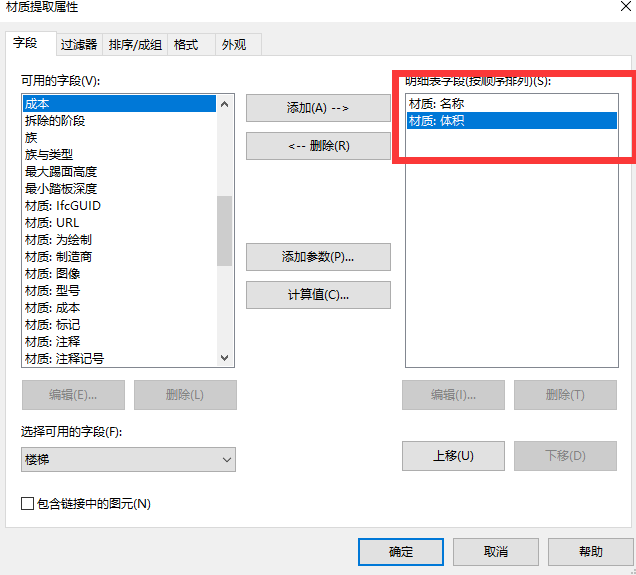

然后使用明细表里的材质提取明细表 ， 选择材质提取里的“材质：名称”和：“材质：体积”字段 ， 如图所示 。



就可以利用材质的体积而巧妙的统计处楼梯的体积了 ， 如图所示 。

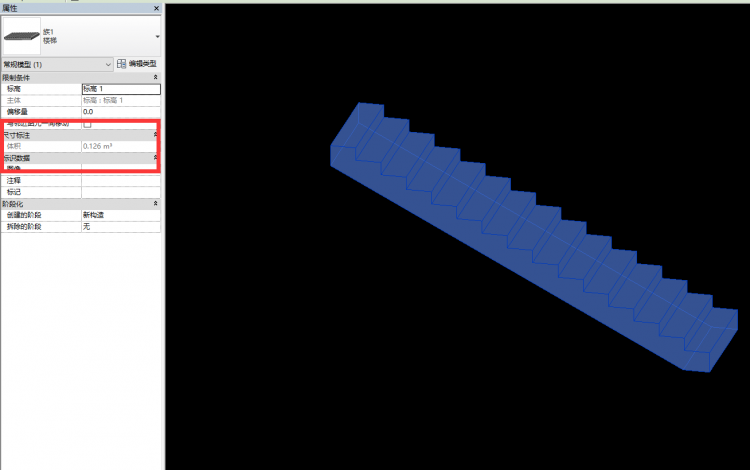

当然 ， 也可以使用常规模型建立楼梯的整体模型 ， 导入项目后构建属性中有“体积”属性的 ， 如图所示 。



意义：在使用Revit建模的过程中 ， 可以使用明细表的功能来统计构件的工程量 。 本案例中 ， 通过材质明细表统计材质的体积 ， 从而达到统计构件工程量的目的 。
