怎样使用万用表1.端钮（或插孔）选择要正确
红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。
2.转换开关位置的选择要正确
根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。使用时应先选择测量种类，然后选择测量量程。
3.量程选择要合适
根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。
【怎么样使用万用表,怎样使用万用表】4.正确进行读数
在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。
5.欧姆档的正确使用
①选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。
②调零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。如果指针不能调到零位，说明电池电压不足需要更换。
③不能带电测量电阻：测量电阻时万用表是由干电池供电的，被测电阻决不能带电，以免损坏表头。在使用欧姆档间隙中，不要让两根测试棒短接，以免浪费电池。
6.注意操作安全
①在使用万用表时要注意，手不可触及测试棒的金属部分，以保证安全和测量的准确度。
②在测量较高电压或较大电流时，不能带电转动转换开关，否则有可能使开关烧坏。
③万用表用完后最好将转换开关转到交流电压最高量程档，此档对万用表最安全，以防下次测量时疏忽而损坏万用表。
④当测试棒接触被测线路前应再作一次全面的检查，看一看各部分位置是否有误。

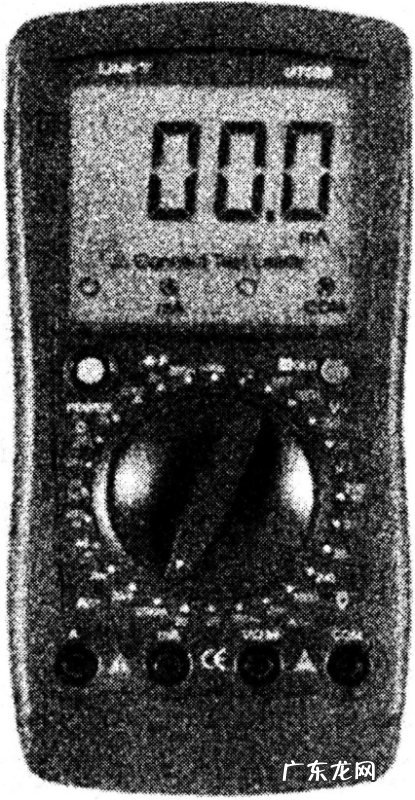

万用表怎么使用的视频数字式万用表是以数字来显示参量数值的。如图9-11所示为一般的数字万用表外形图。数字万用表显示清晰直观，性能稳定，并具有很高的灵敏度和准确度。使用方法如下：

文章插图
图9-11 数字式万用表
用数字万用表测量直流电流时，先将黑表笔插入“COM”孔，当被测量电流大于200mA时，应将红表笔插入“10A”插孔，并将旋钮旋到直流“10A”挡；当被测量电流小于200mA时，则将红表笔插入“200mA”插孔，并将旋钮旋到直流“200mA”以内的合适量程。
量程选定后，将万用表串进电路中，保持稳定后即可读数。若屏幕上的数值为“1”，应加大量程再测量；若在数值左边出现“—”，则表明电流从黑表笔流进万用表，将两表笔调换即可。用数字万用表测量交流电压时，应将挡位打到交流挡，连接方法与测量直流电压相同。
万用表的使用方法万用表的使用方法
万用表是电子制作中必备的测试工具。它具有测量电流、电压和电阻等多种功能。本节将介绍万用表的结构和使用万用表的方法。同学们应努力学会使用万用表。一、观察和了解万用表的结构。万用表种类很多，外形各异，但基本结构和使用方法是相同的。常用万用表的结构和外形见彩页附图。万用表面板上王要有表头和选择开关。还有欧姆档调零旋钮和表笔插孔。下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流， “～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。（二）选择开关万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。（如图3一4（B））。一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。每个测量项目又划分为几个不同的量程以供选择。（三）表笔和表笔插孔表笔分为红、黑二只。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。二、万用表的使用方法（一）万用表使用前，应做到： 1．万用表水平放置。2．应检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。3．将表笔按上面要求插入表笔插孔。4．将选择开关旋到相应的项目和量程上。就可以使用了。（二）万用表使用后，应做到： 1．拔出表笔。2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
用万用表测量电压和电流在电子制作中，常常用万用表测量电路中的电压和电流。将发光二极管和电阻、电位器接成图3-4的电路，旋转电位器使发光二极管正常发光。发光二极管是一种特殊的二极管，通人一定电流时，它的透明管壳就会发光。发光二极管有多种颜色，常在电路中做指示灯。我们将利用这个电路练习用万用表测量电压和电流。（一）测量直流电压以Jo411型万用表为例。测量步骤是： 1．选择量程。万用表直流电压档标有“V”，有2.5伏、10伏、50伏、250伏和500伏五个量程。根据电路中电源电压大小选择量程。由于电路中电源电压只有3伏，所以选用10伏档。若不清楚电压大小，应先用最高电压档测量，逐渐换用低电压档。2．测量方法。万用表应与被测电路并联。红笔应接被测电路和电源正极相接处，黑笔应接被测电路和电源负极相接处（如图3-4）。
图3一4用万用表测电压
3．正确读数。仔细观查表盘，直流电压档刻度线是第二条刻度线，用10V档时，可用刻度线下第三行数字直接读出被测电压值。注意读数时，视线应正对指针。
技能训练用万用表测量电压目的练习连接电路和使用万用表测量电压。器材电池二节（放在电池盒中）100fll／8W固定电阻， 470t1电位器、发光二极管、导线、万用表。步骤（1）按图3-4连接电路。电路不做焊接。可采用图3-5所示方法将导线两端绝缘皮剥去，缠绕在元件接点或引线上。注意相邻接点间引线不可相碰。电路的连接方法（2）检查电路无误后接通电源，旋转电位器发光二极管亮度将发生变化。使发光二极管亮度适中。（3）将万用表按前面讲的使用前应做到的要求准备好，并将选择开关置于Vl0伏档。（4）手持表笔绝缘杆，将正负表笔分别接触电池盒正负两极引出焊片，测量电源电压。正确读出电压数值。记录：电源电压为上伏。（5）将万用表红黑表笔按图3一4接触发光二极管两引脚，测量发光二极管两极间电压。正确读出电压数值。记录：发光二极管两端电压为伏。（6）用万用表测量固定电阻器两端电压。首先判断正负表笔应接触的位置，然后测量。记录：固定电阻器两端电压为伏。在以上三步的测量中，哪一项电压值若小于2.5伏，可将万用表选择开关换为V2.5伏档再测量一次，比较两次测量结果（换量程后应注意刻度线的读数）。（7）测量完毕，断开电路电源。按前面讲的万用表使用后应做到的要求收好万用表。（二）测量直流电流 1．选择量程：万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程，应根据电路中的电流大小。如不知电流大?。?应选用最大量程。2．测量方法：万用表应与被测电路串联。应将电路相应部分断开后，将万用表表笔接在断点的两端。红表笔应接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点（如图3－6）。
图3－6 用万用表测量电流
3．正确读数：直流电流档刻度线仍为第二条，如选100mA档时，可用第三行数字，读数后乘10即可。技能训练用万用表测量电流。目的练习使用万用表测量直流电流。器材仍使用图3－4（测电压）的电路、万用表。步骤（1）按图3－4连接电路，使发光二极管正常发光。（2）按前面讲的使用前的要求准备好万用表并将选择开关置于mA档100mA量程。（3）如图3－6，断开电位器中间接点和发光二极管负极间引线，形成“断点” 。这时，发光二极管熄灭。（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为通过发光二极管的电流值。（5）正确读出通过发光二极管的电流值。记录：通过发光二极管的电流为毫安。（6）旋转电位器转柄，观察万用表指针的变化情况和发光二极管的亮度变化，可以看出：。记录：通过发光二极管的最大电流是毫安。最小电流是毫安。通过以上操作，我们可以进一步体会电阻器在电路中的作用。（7）测量完毕，断开电源，按要求收好万用表。四、用万用表测且电区和测试电子元件（一）用万用表测量电阻万用表欧姆档可以测量导体的电阻。欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1K四档。有些万用表还有R×10k档。使用万用表欧姆档测电阻，除前面讲的使用前应做到的要求外，还应遵循以下步骤（参看图3－7）。1．将选择开关置于R×100档，将两表笔短接调整欧姆档零位调整旋钮，使表针指向电阻刻度线右端的零位。若指针无法调到零点，说明表内电池电压不足，应更换电池（如图3-7（A））。2．用两表笔分别接触被测电阻两引脚进行测量。正确读出指针所指电阻的数值，再乘以倍率（R×100档应乘100 ， R×1k档应乘1000……）。就是被测电阻的阻值（如图3-7（B））。3．为使测量较为准确，测量时应使指针指在刻度线中心位置附近。若指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量（如图3-7（C））。4．测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位。收好万用表。测量电阻时应注意： 1.被测电阻应从电路中拆下后再测量。2．两只表笔不要长时间碰在一起。3．两只手不能同时接触两根表笔的金属杆、或被测电阻两根引脚，最好用右手同时持两根表笔（如图3-8）。4．长时间不使用欧姆档，应将表中电池取出。
怎么正确使用万用表图片在日常生活当中，如果想要测试某个线路的电流电阻或者是电压，那么可以使用万用表进行检测，但是因为万用表上面的操作功能比较多，所以很多人可能不太知道该怎么使用？今天小编就带大家具体的了解一下万用表的使用方法。
一、如何正确使用万用表
1、把黑色的电笔插入CM这样的孔中，把红色的电笔插入VΩ孔中。
2、把万用表上面的量程调到最大。
3、选择需要检测的档位，然后把表笔接到电源或者是电池的两边，同时还要保证接触稳定。
4、根据万用表最上端的显示屏进行读取数据，如果说上面显示的是数值1，那么表示量程比较小，需要重新选择一个新的量程。
二、万用表的工作原理是什么
万用表是通过测量电流进行工作的，所以在计算的时候可以直接根据欧姆定律进行计算，欧姆定律的公式是I等于u除以r，也就是说电流等于电压除以电阻。
三、万用表的使用注意事项
1、在使用之前要先对万用表上面的数值进行校零。
2、不能够用手去接触红色表笔和黑色表笔的金属这样会导致检测的数据不准确同时对人身安全也有一定的威胁。
3、在测试的时候要把万用表摆放在水平的位置，同时还不能够不停的更换档位，这样会导致万用表损坏。
四、万用表的主要作用是什么
万用表的主要作用一般是用来测试电路的电压、电流和电阻。
五、万用表是由哪几个部分组成的
万用表一共是由三个部分组成的，分别是：测量电路、转换开关、表头。
测量电路：把各种被测量转换到合适的电流当中。
转换开关：用来选择各种不同测量路线的，它的外观是圆形的，在周边有很多的功能和量程。
表头：用来显示测量数值的，表头一般是由芯片原件和液晶显示器组成的，是万用表最重要的一个零部件。
