作者：麦子
数据可视化真是一个蛮头疼的问题，你不停地寻找最恰当的表达方法，让好不容易做出来的实验显得更惊艳 。但有时候你踏破铁鞋终于找到了，做好了，写完文章投出去了，突然审稿人提了一些出乎意料的意见，这时头疼就变成了蛋疼 。
【奥维地图看风水 奥维地图显示截断风水】比如，有时候我们会遇到一个很崎岖的数据集，有某组特大，有某组特小，于是你做出来的就是这样的：

文章插图
正确是正确，但就是有点别扭 。如果我想让B、C两组显得更清楚些，那么截断图是一个常规选则，像这样：

文章插图
Y轴断成了两截，一截是0~15，一截是60~80，这样我就可以看到那两组数值较小的数据的变化 。如果B、C两组本来没多大意义，那不看也罢 。但万一是两组药物把某个指标从A的高值降到这么低，我就很想展示它们之间的差别，现在C组的离散程度就比B组小 。
这样操作起来也容易，就在Graphpad里进行 。
Graphpad中截断图的做法
做好上面那张原图之后，双击Y轴，在弹出的对话框中选择Left Y axis选项卡 。接下来第一行就是Gaps and Direction，点开下拉框，根据情况选2截或3截，本例中就选2截，图标方向随意 。

文章插图

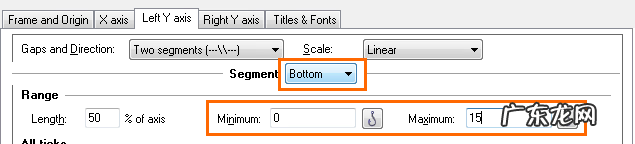

此时下方多一了行，下拉框有Bottom和Top，分别选中后可对上下两截Y轴进行设置，如图将下半截设成0~15 。同理选择Top后将上半截设成60~80 。

文章插图
左边的百分比则是上下两截在视觉上各占Y轴全长的比例，只要设一个，另一个会自动根据总和100%来变化 。这几个数值可根据实际情况调整，直到看起来舒服，就得到第2张Y轴分截的图 。
其他细节如字体字号啥的也在这里设置好 。然后兴冲冲地把文章投出去……
可这点功夫打不过人家啊！
一般情况下也不会有什么问题吧，这个做法也比较常见 。直到有一天，我发现R语言常用的做图包ggplot2不能这么做 。咦？这不是传说中功能完善、做图严谨又漂亮的包吗？居然这么水？！
细查之下，发现不是水，而是开发这个包的小哥哥不！愿！意！我有技术我任性！
你问他为啥，他是这么说的：

文章插图
https://groups.google.com/forum/#!topic/ggplot2/jSrL_FnS8kc
对，不能做，因为本宝宝不喜欢 。这样会对数据造成视觉上的扭曲 。最好做两张图，一张是所有数据，一张只有数值小的，这样你就能看到大值如何碾压小值 。
这可一语惊醒梦中人 。数据可视化，追求的不仅是视觉上看着舒服甚至“酷炫”，其第一要义当然是数据的严谨呀！
不过，他说两张图？会不会太占空间了？
看看上面的原图，右边两组矮下去的部分留出了一大片空白，能不能把那张小数值的塞进去？
Graphpad中嵌合图的做法

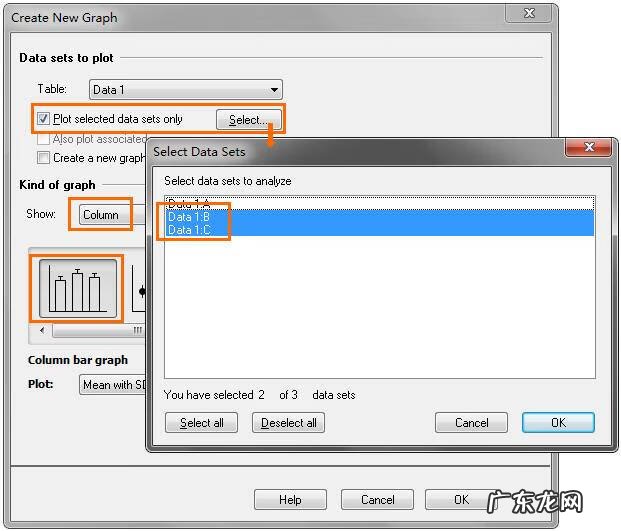

还是那张原图 。做好以后，New→New Graph of Existing Data，新建一张图 。然后在弹出的对话框中选择好相应的图形，勾选Plot selected data sets only之后，点Select选择两组小数值 。

文章插图
然后设置图片外观啥的我就不说了，直接看排版 。继续新建，New Layout，在弹出的对话框中可以看到嵌入式，就它了~
