一、 技术方案
1、 温度测试采用我公司自行设计生产的多路温度测试仪 ， 该仪器能带电测试温度 ， 能抵抗住微波炉、显示器偏转线圈及HID电子镇流器等高频高压脉冲的强干扰 ， 从设计上就保证了仪器的可靠工作 。
2、 方案中通电计数采集采用电子式 ， 取代旧款机的继电器计数方法 ， 彻底免除继电器的寿命问题 。
3、 整个系统设计尽量不采用继电器、接触器、指示灯 ， 维护方便、节省费用 。
二、 主要技术指标
1 ，输入控制电源：单相AC220V ， 50/60Hz 1KVA
2 ，被测产品供电：0～250V可调 ， 总功率30KVA
3 ，试验台数：16台
4 ，温度：±（0·5％rdg＋0·5％FULL）解析度0·1℃
T分度号 0～260℃
温度探头采用纯银 ， 不会刮花产品底板 ， 厚度约0.5mm ， 最终判定显示温度的计算方法可设定 。
由于测试时被测产品的底板接触及热电偶本身的测温误差 ， 最终的测试精度指标在±5℃内
5 ，16通道产品通电计数模块 ， 采用电子式采集、可广泛适应不同型号的产品
输入电流互感器采用标准150A：5A
6 ，16通道复位按钮输入模块 ， 采用电子式采集,当测试新产品时 ， 复位原有数据
7 ，每台产品配置1个TCL万用插座 ， 1个复位按钮
8 ，检测台尺寸：约宽（1600mm）×深（1000mm）×高（1400mm） ， 分上、下两层 ， 每层有8个检测工位 ， 合计16个工位；检测台配有活动脚轮方便移动 。
9 ，电脑程序采用WINDOWS界面 ， 根据用户现有界面设计；
10 ，产品合格与否灯在电脑屏幕上显示（以指示灯的形式） ， 不存在寿命和控制问题；
11 ，测试方法：分峰值判定、谷值判定、平均值三种模式可选择；每种模式中均可输入判定标准的上下限、峰谷值温差(温幅)上下限、“超温报警”阀值
12 ，测试次数（温控器动作次数）可通过系统参数调整；最终显示数据的方法也可通过系统参数调整计算方法 。
13 ，测试夹具功能：
A、可整体倾斜20度调整 ， 以适应不同类型的产品
B、温度探头可整体沿烫斗中轴线移动以适应不同产品 。
14 ，测试软件：
A、 配置可调整每个工位温度测试误差的方法 ， 在传感器老化等情况下作出修正 。
B、 自动记录被测产品合格时的温度峰值、谷值数据 ， 可查询、打印、导出
C、 系统采用电脑控制 ， 显得整体设备高档；将来的软件需求修改容易；电脑配置2.6G,2G内存 ， 500G硬盘 ， 17吋LCD液晶显示器
三、 电箱示意图
1 ， 测试新的烫斗时 ， 插上电源插头 ， 按复位按钮
2 ， 电脑检测底板温度变化和动作次数
3 ， 根据系统程序设定的次数 ， 次数到后判定温度是否合格 ， 显示合格与否指示灯（在LCD显示屏上）
4 ， 不合格时 ， 调整旋钮 ， 按复位按钮 ， 再次测试
5 ， 合格时 ， 取下产品 ， 换另一个产品测试

文章图片
如下为设备大致图片 ， 配置不同时 ， 会存在差异

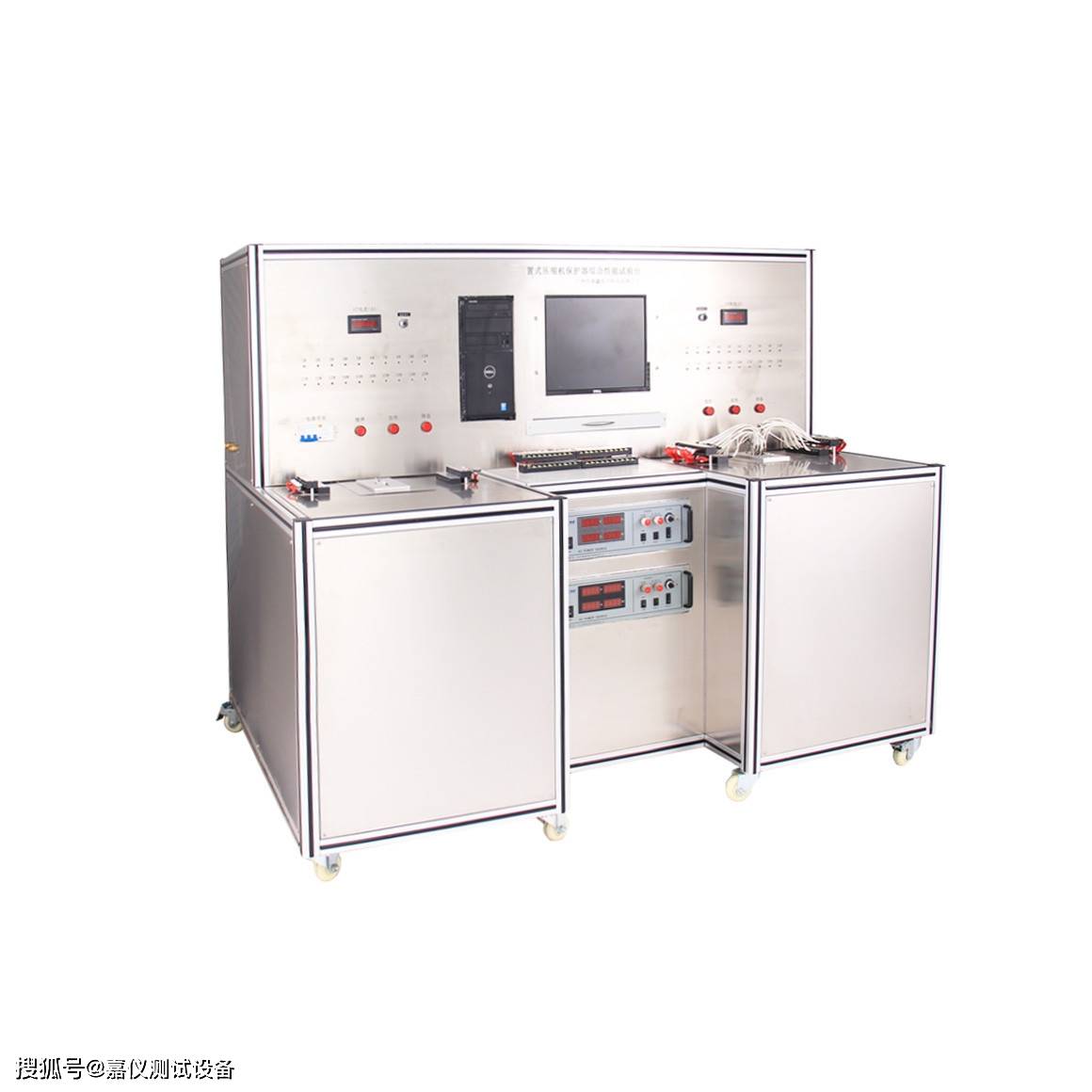

【嘉仪 多路温度测试仪 16工位电熨斗温控器测温台 JAY-5273】
文章图片
电熨斗综合测试台
