等等 ， 主板上的 ROM 去哪了？Slot 0 插了一张什么卡？原来由于主板集成了 Z80 卡 ， 主板上实在没有空间放下 ROM 芯片了 ， 而 Slot 0 一般都是插 ROM 卡和语言卡的 ， 所以 ， 设计这块主板的工程师就把 ROM 做成了 ROM 卡 ， 插在 Slot 0 ， 启动时 ， 从 Slot 0 读取 ROM 。 这样 ， 这块主板实际可用的 Slot 还剩六个 ， 事实上也足够用户使用了 。 这块 ROM 卡上一共有三颗 M2732A EPROM 芯片 ， 每颗提供 4K 容量 ， 加起来正好是 12K 的 ROM 空间 。

文章图片

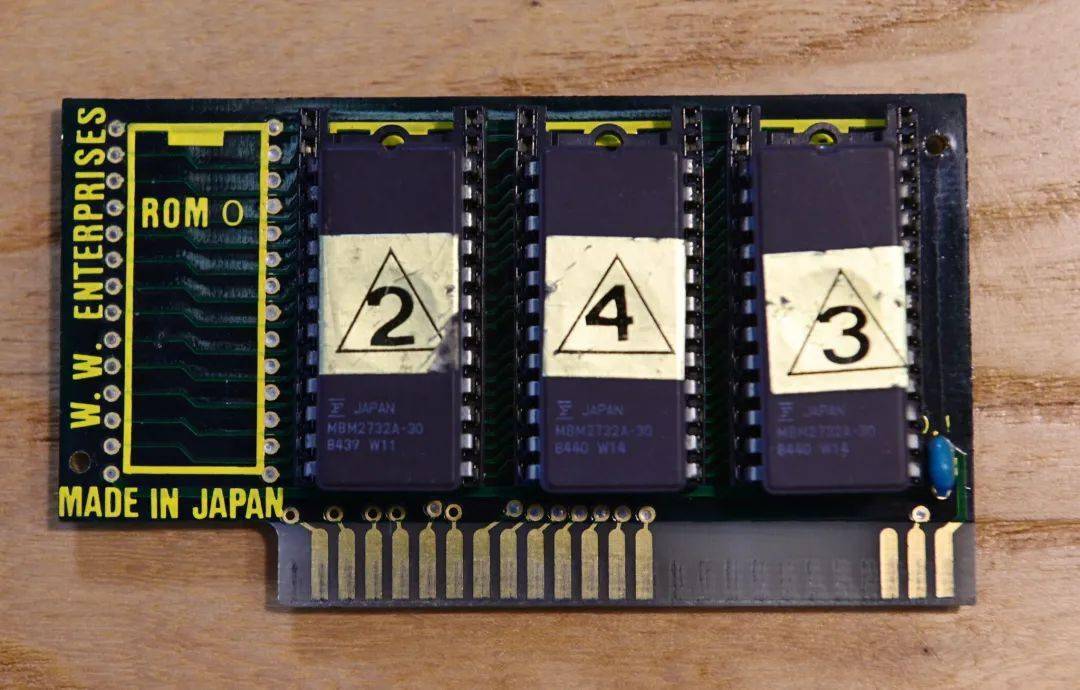

插在 Slot 0 的 ROM 卡
主板上的 RAM 芯片为什么只有 8 颗？没错 ， 主板上的确只有 8 颗 RAM 芯片 ， 但是提供的 RAM 大小一点也没缩水 ， 反而提供了 64K 大小的 RAM 空间 ， 比原装的 48K 更大 。 原来这块主板使用了 8 颗 4164 芯片来代替原来的 24 颗 4116 RAM 芯片 ， 4164 每颗能提供 8K 的内存空间 ， 而 4116 只有 2K 。

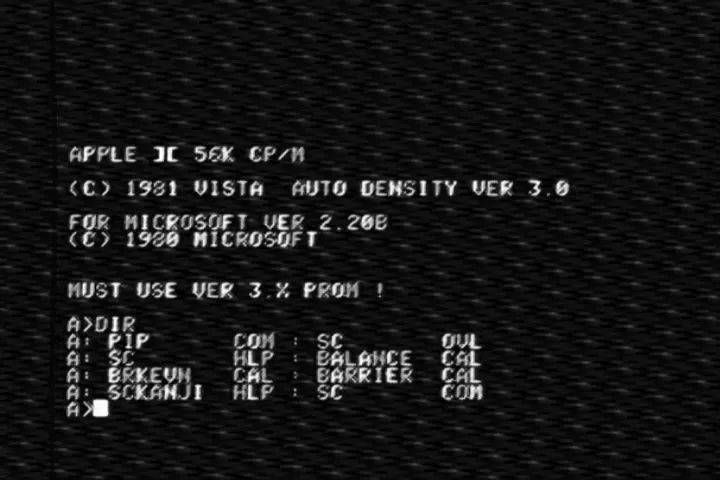

看完第三方工程师的巧妙设计就来实际测试一下这台仿制机是否能在 CP/M 系统下跑起来 。 我在 Slot 6 上插上了软驱卡 ， 用视频采集卡抓取了运行 CP/M 系统的画面 。 由于我没有 80 列卡 ， 所以运行 SuperCalc 电子表格软件时显示有点错位（采集卡是 19 元买的低端货 ， 兼容性有点问题杂波干扰有点严重） 。

文章图片


文章图片

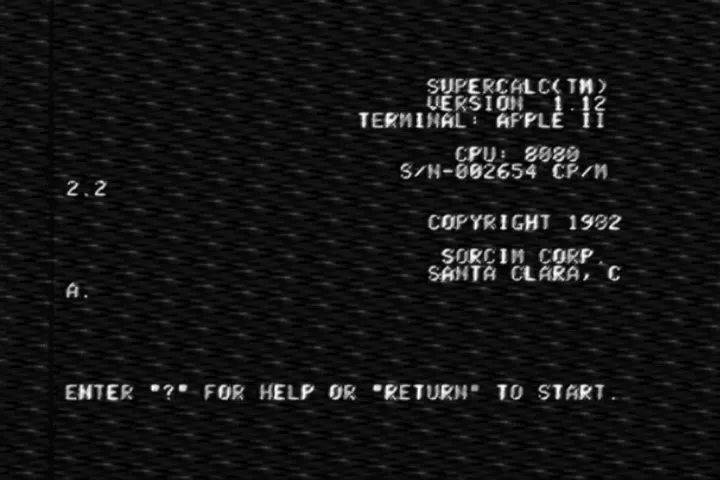

运行 CP/M 版本的电子表格 SuperCalc 软件 。 Apple II 使用的 CP/M 系统是微软移植的 ， 甚至官方的 Z80 卡也是微软出的 。 后来微软开发的 MS-DOS 很大程度上也受到了 CP/M 系统的影响 。
在最后 ， 我们来看一台外形完全不像 Apple II 的仿制机 。 这一台是由香港的华科电子有限公司（HKE）研制的 HKC-8800A 。 它的主板设计完全看不到 Apple II 的影子 ， 但事实上 ， 硬件架构还是沿用了 Apple II 的架构 。

文章图片

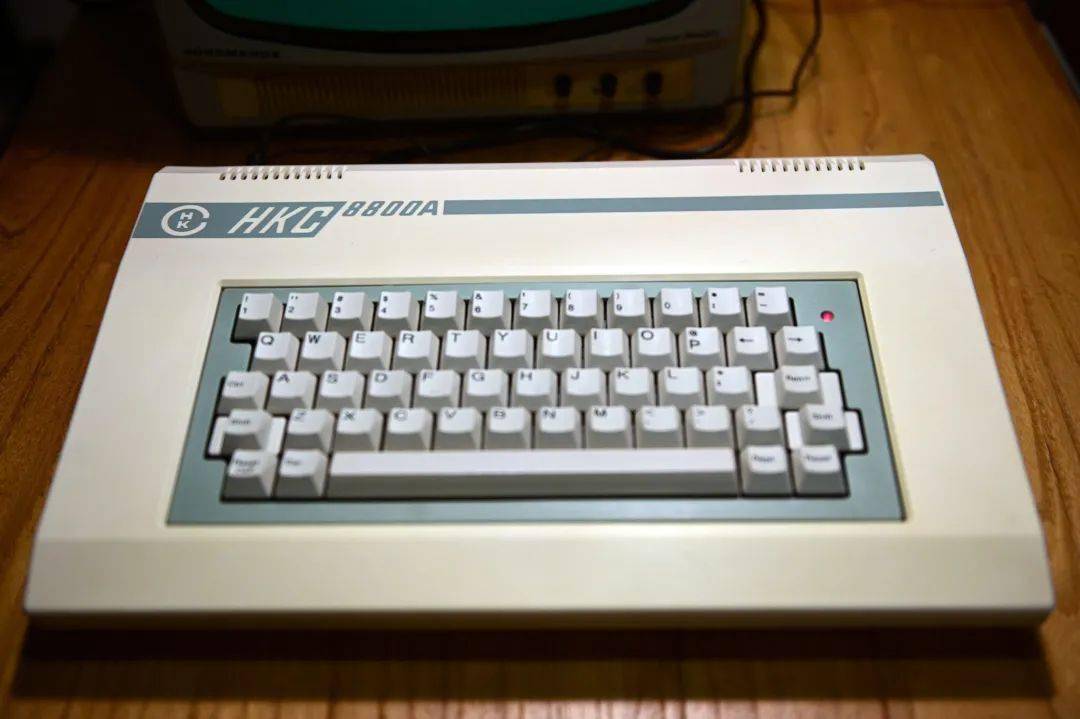

HKC-8800A 来自中国香港华科电子

文章图片

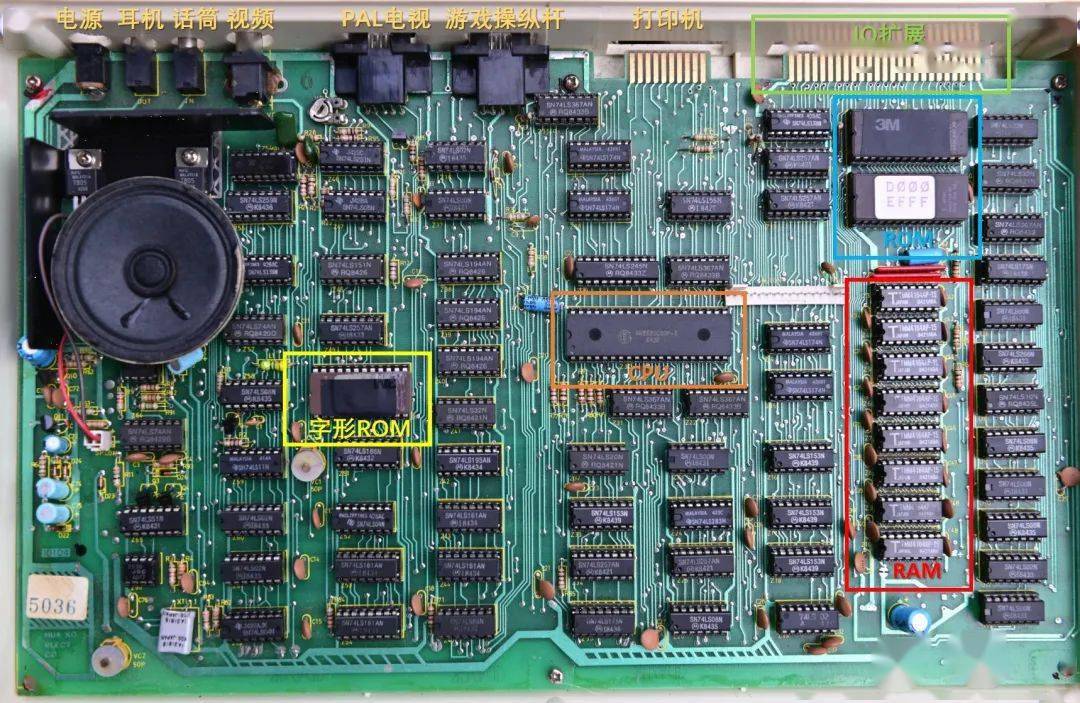

HKC-8800A 的主板 ， 华科电子生产
IO 扩展槽在这个主板上消失了 ， 转而出现的是一个 50pin 的像 Laser 310 那样的扩展接口 。 从电路来看 ， 这个 50pin 扩展接口应该和 Apple II 的 50pin 扩展插槽不一样 ， 至少在这个主板上找不到 12V 的电源（主板标称 9V 直流供电 ， 主板上有两个 7805 稳压芯片） 。 设计师把 Apple II 的扩展能力通过这个接口拓展了出去 ， 华科电子为这个扩展槽设计了独特的 IO 扩展设备 ， 甚至像苹果那样推出了双软驱的扩展坞 。 这个外设过于稀有 ， 只能借用网络图片给大家展示一下 。

文章图片

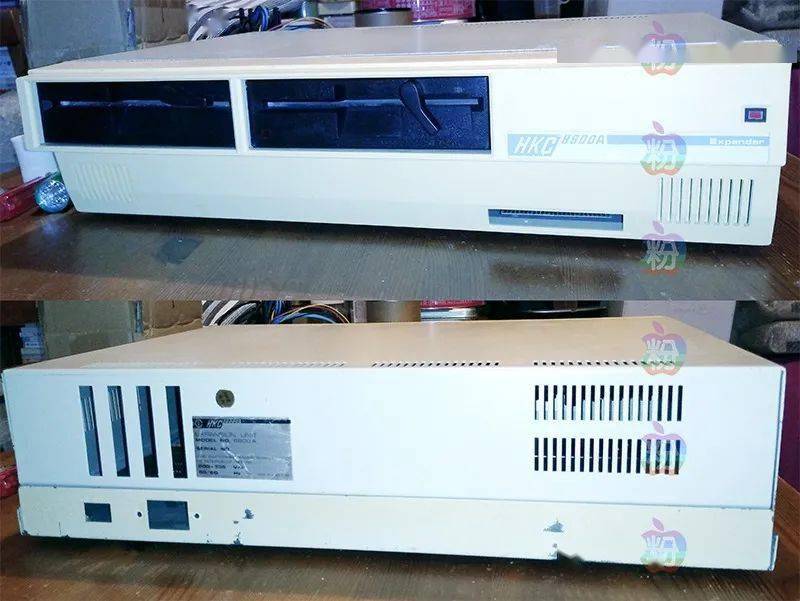

HKC-8800A 双磁盘扩展坞 ， 图源：facebook:@SK Leung

文章图片

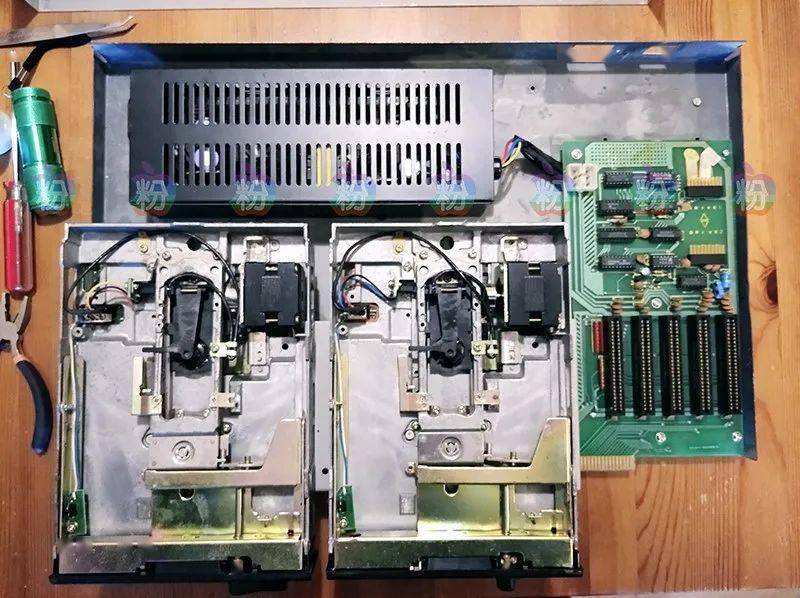

扩展坞内部 ， 除了两个软驱外 ， 还有五个扩展槽 。 图源：facebook:@SK Leung

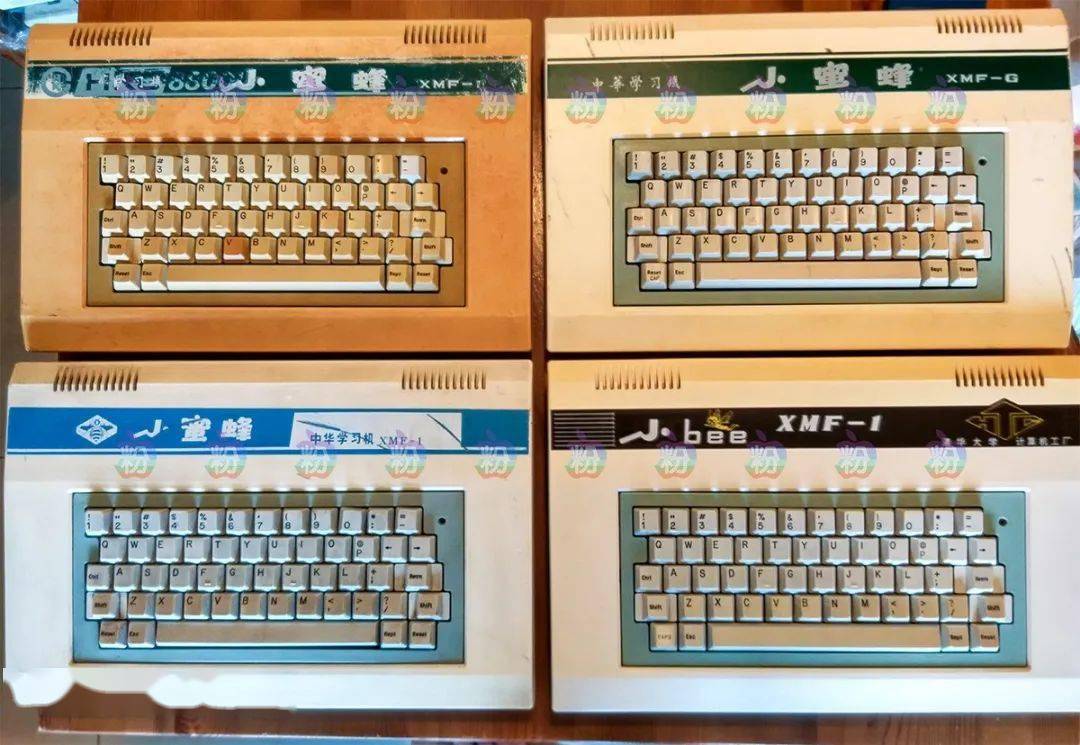

此外 ， 值得一提的是 ， 国内中华学习机兴起后 ， 流传于世的一款号称中华学习机小蜜蜂娃娃机的产品 ， 事实上就是 HKC-8800A 的换皮产品 ， 甚至外壳模具都没换 ， 只是换了外壳上的印刷图案 。
