文章图片

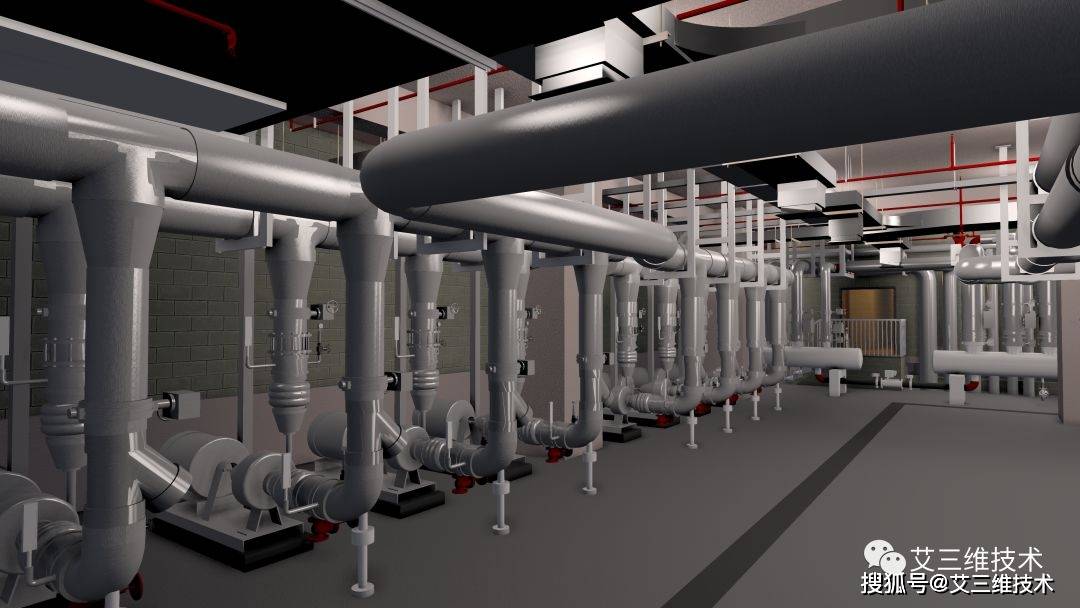

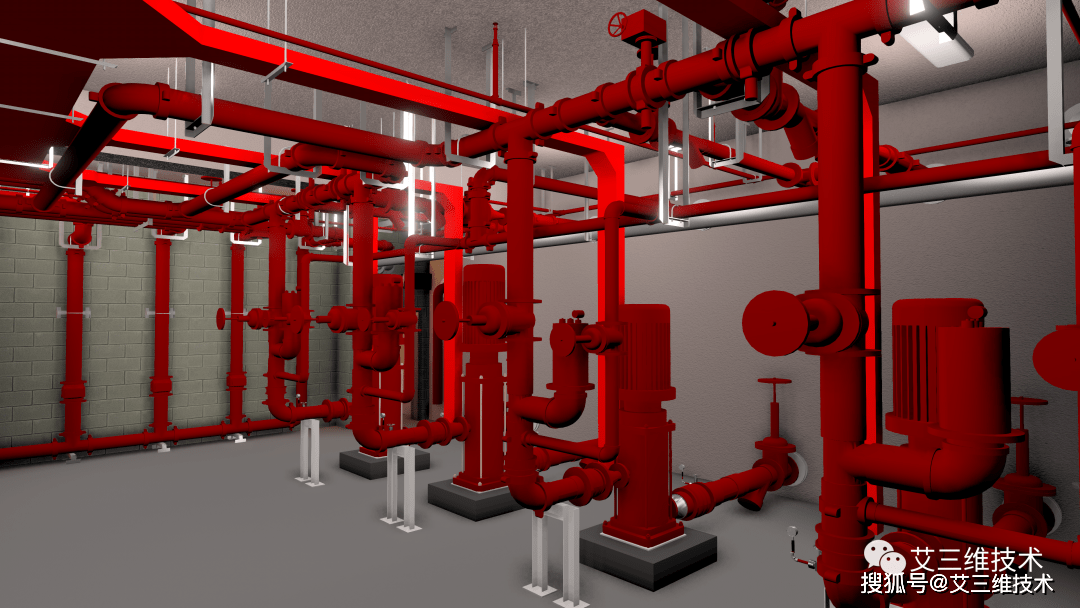

B2水泵机房
文章图片
B2制冷机房
3）铝膜施工BIM应用

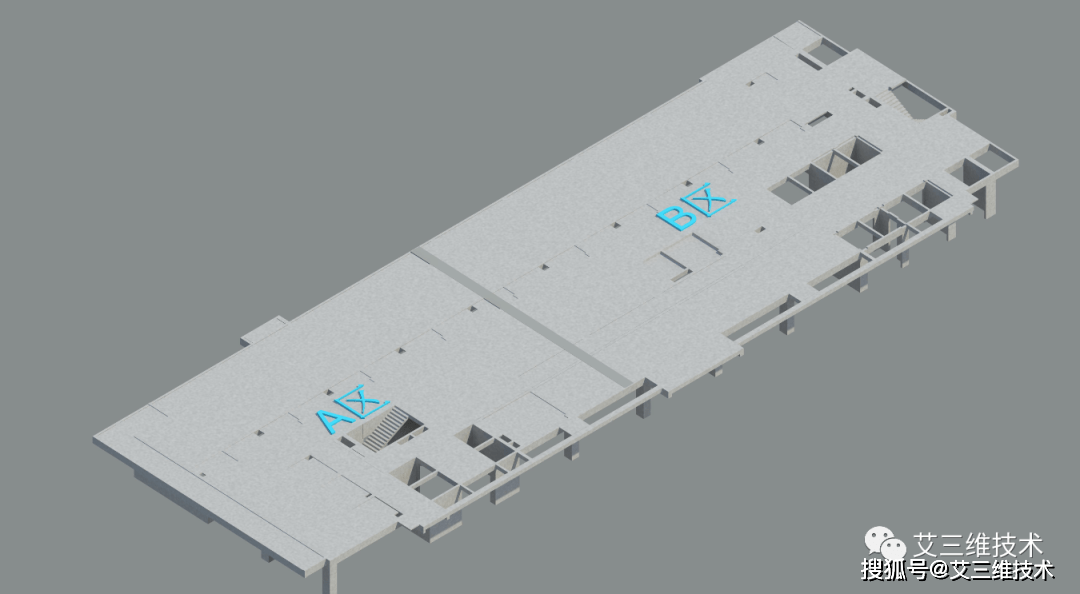

项目九层以上为标准层 ， 层高4.2m ， 按后浇带分为A、B两个区 ， 铝模安装采用大区中再分段 。
文章图片
通过BIM模型与现场对比 ， 发现现场存在的问题 ， 运用安全技术交底 。
文章图片
文章图片

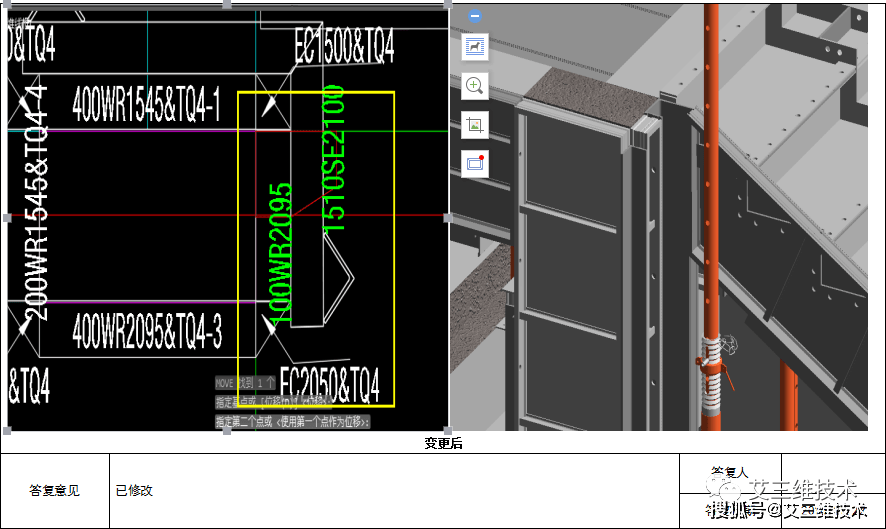

发现问题及时与铝模设计沟通、变更图纸 ， 保证铝模加工的准确性 。 避免现场加工和二次返厂加工 。
文章图片

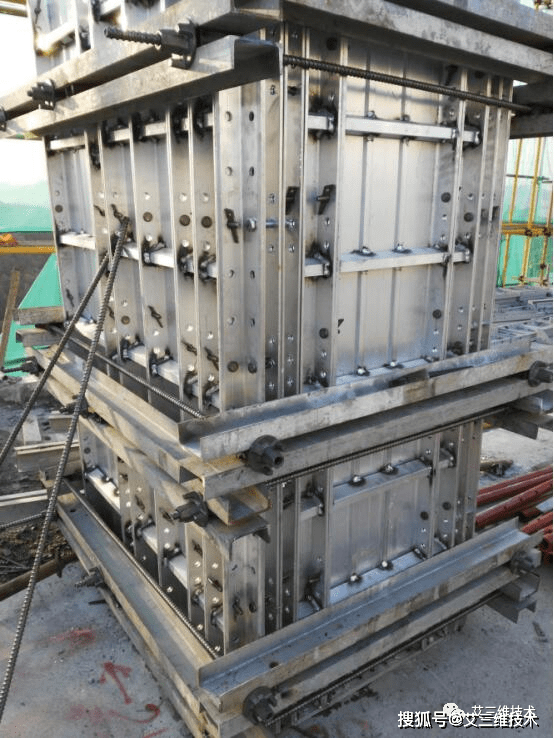

监督预制厂加工进度和生产准确 ， 保证铝模顺利施工 。
文章图片

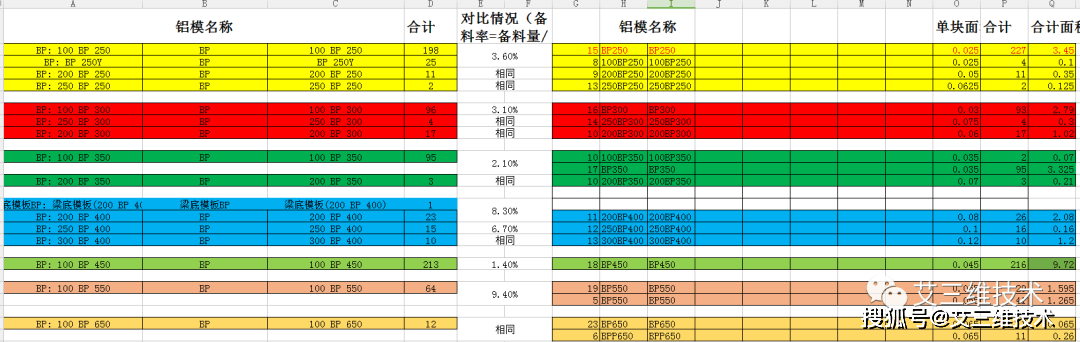

节省了备料时间和备料成本 。 经统计,备料率约为5%左右 。
文章图片

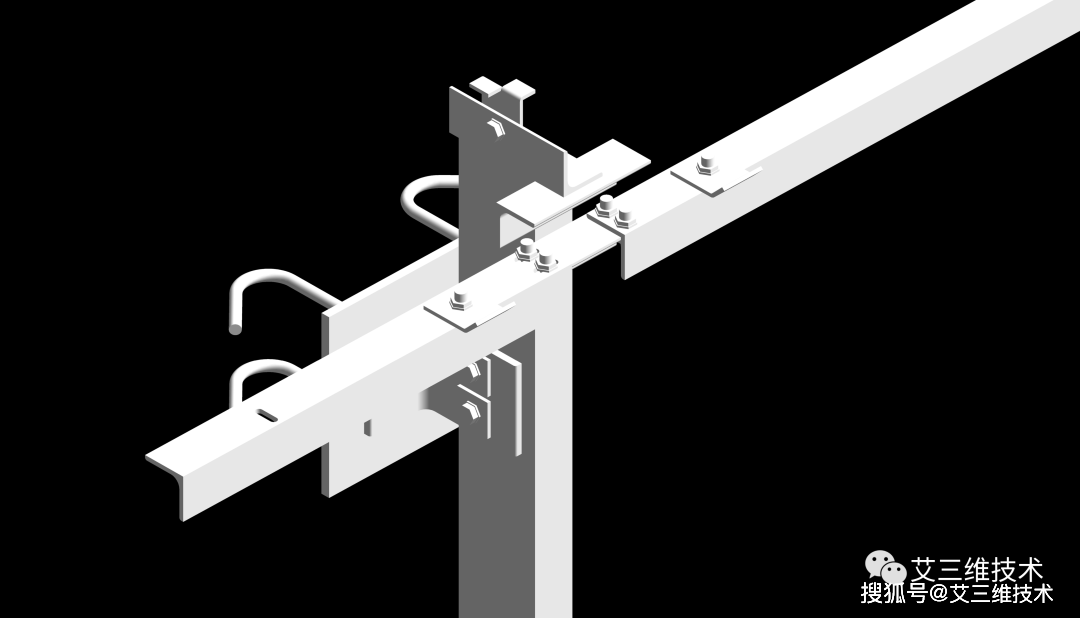

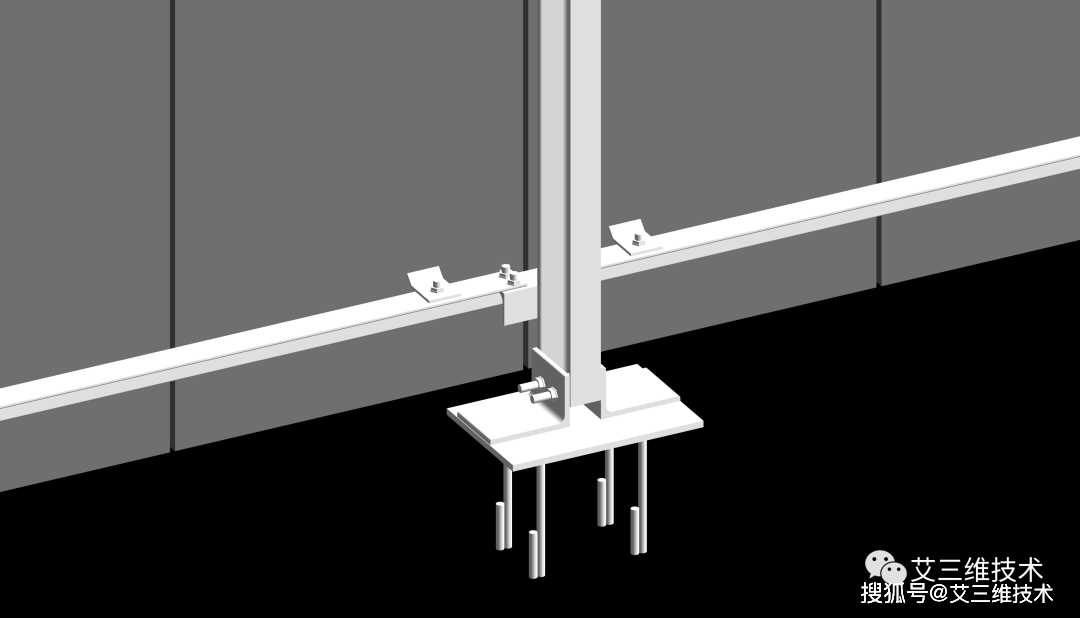

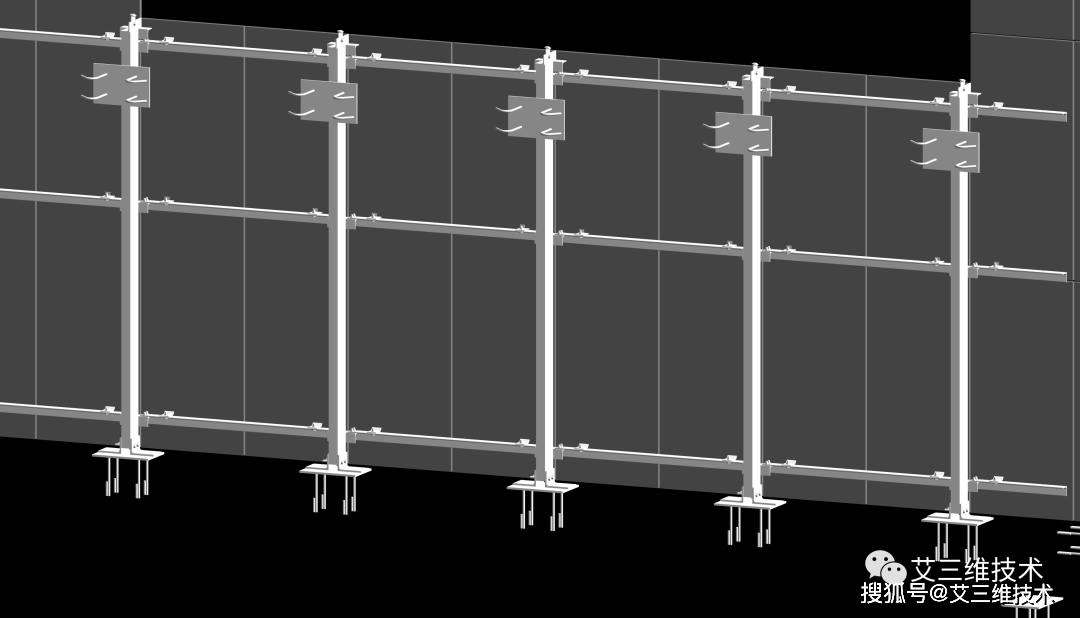

4）幕墙施工应用
① 优化设计（异型幕墙）
在不影响外饰效果的情况下 ， 进行参数化设计 ， 优化幕墙外表皮 ， 将幕墙曲面嵌板进行优化 ， 拟合成平面玻璃 。
文章图片
文章图片
② 协调各专业碰撞问题
让幕墙专业模型和其它专业整合 ， 进行碰撞校审 。 不仅做硬碰撞（物理意义上的碰撞）还可以做软碰撞（时间上的碰撞校审、间隙碰撞校审、空间碰撞校审）也可以定义复杂的碰撞规则 ， 提高碰撞的准确性 。 这样也就避免了施工阶段的资源浪费 ， 也提高了设计施工速度 。
③ 施工阶段的下料

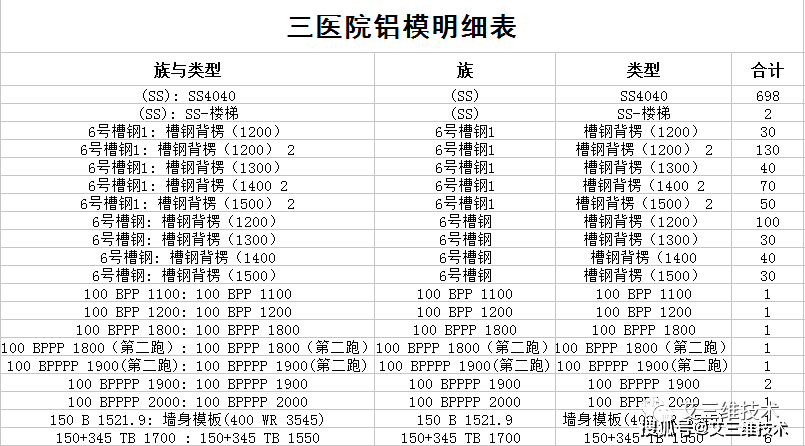

由于模型建立的精确性 ， 可以生成型材图 ， 利用明细表生成下料单 。 极大减轻了设计人员在下料阶段的工作量 。
利用模型和明细表的关联性 ， 当模型中的信息改变明细表统计数据也会改变 ， 这样可以实现在建造过程中的实时监控 。
文章图片
5）管线综合

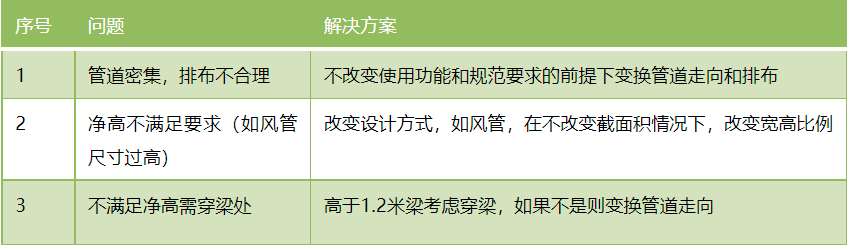

①管线综合目标
- 按照等级调整各级管道避让原则 。
- 满足各区域净高要求 ， 6F层高4.2m ， 要求房间净高3m ， 走道净高2.8m 。
文章图片

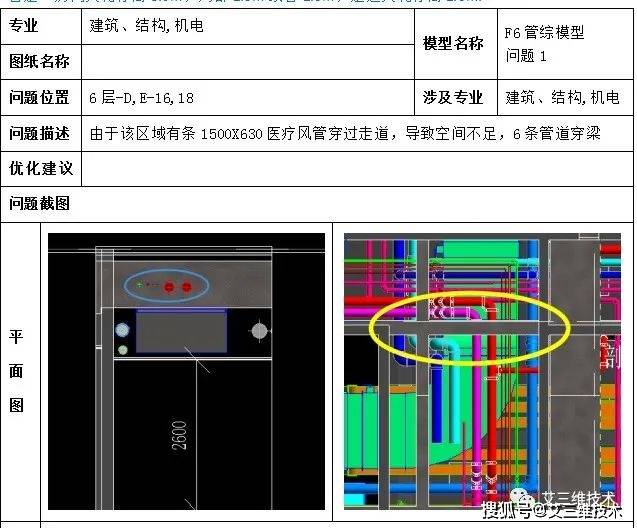

③ 机电与结构梁冲突
在二位平面视图中 ， 看不出风管有任何的位置不当 ， 但当模型建好之后与结构进行整合 ， 问题就出来了 ， 调整原则没在允许的范围内 。
文章图片

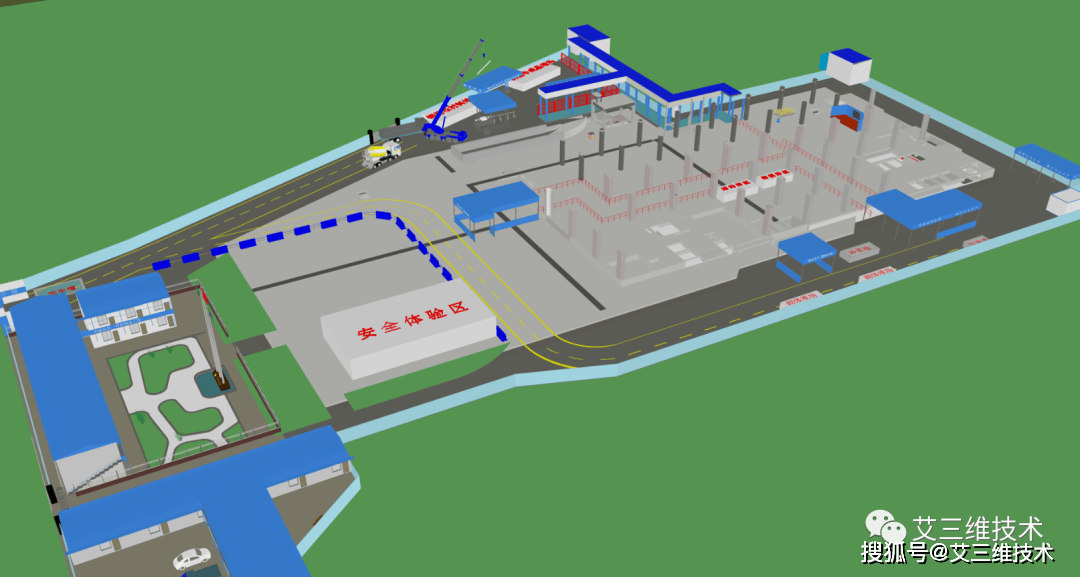

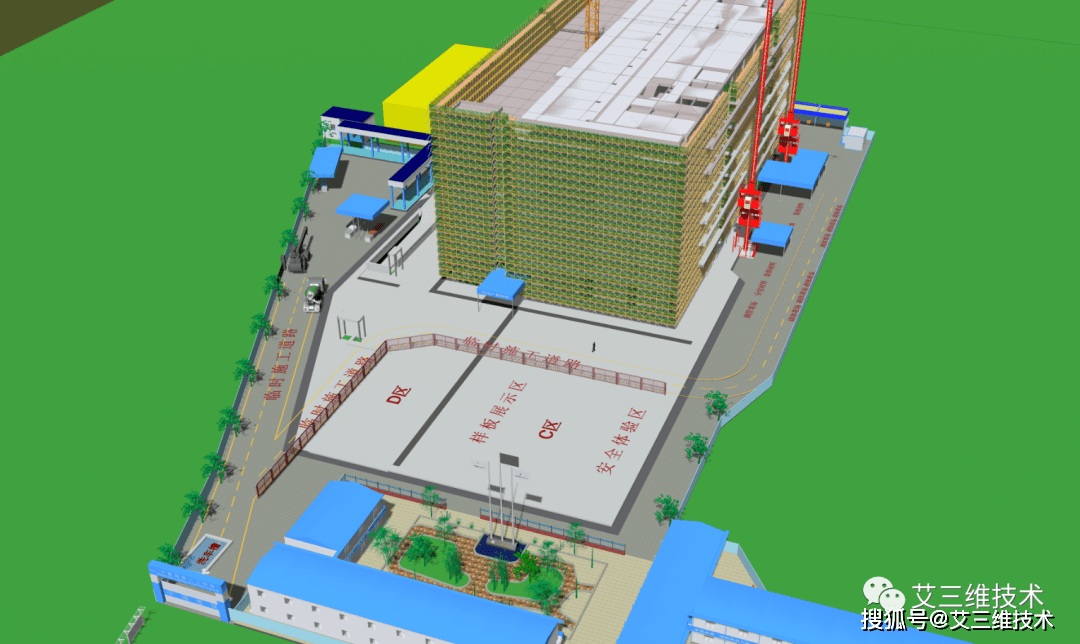

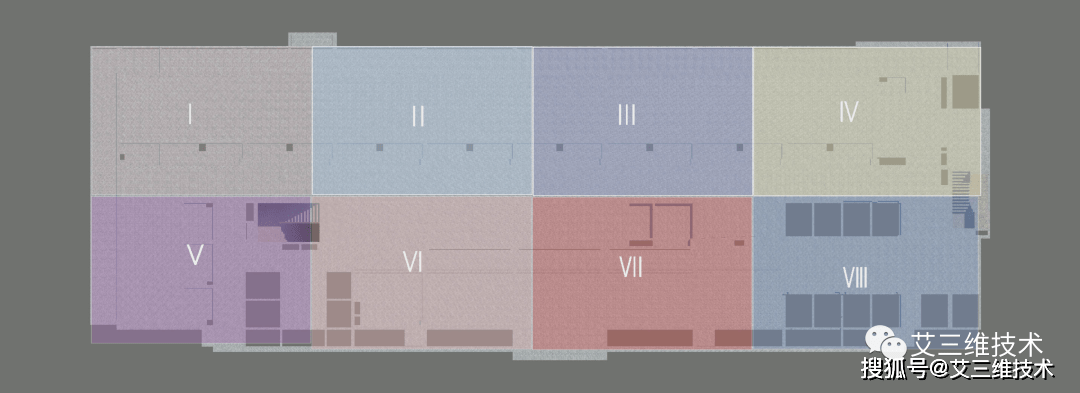

6）二次平面布置
通过建模来合理确定各个区域功能 ， 并不断优化 ， 达到最佳的二次平面布置方案 。
文章图片
