【现浇箱梁施工（支架法）技术浅析-下】7、混凝土施工：接现浇箱梁施工（支架法）技术浅析-上
（1）混凝土浇筑

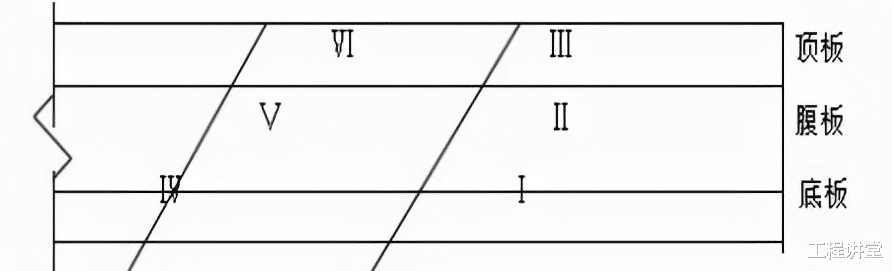

在混凝土浇筑前应增加对底模进行冲洗及清理底板上的焊渣 。 底板混凝土浇筑应增加在顶板上开孔从开孔处下料 。 混凝土水平分层浇筑 ， 插入式振动器捣固密实 ， 梁体砼应连续浇筑 ， 一次性浇筑完成 。 浇筑混凝土时 ， 按水平分层 ， 斜向分段的方式浇筑 ， 每箱的底板、腹板高度 ， 沿结构横截面以斜坡层向前推进斜坡层倾斜角20°～25° 。 纵向浇筑顺序如下图所示：

箱梁施工时浇注书序为底板、腹板、顶板 ， 沿梁高方向浇筑顺序如下图所示：

梁体混凝土浇筑施工时 ， 顺桥向应从低处向高处进行浇筑 ， 横桥向应对称浇筑 。 上层混凝土浇筑时间应在下层混凝土初凝前完成 。 混凝土浇筑过程中 ， 应对整个支架的变形、位移、节点和卸架设备的压缩、支架地基的沉降等进行监测 ， 如发现超过允许值的变形、沉降 ， 立即采取加固措施进行处理 。

（2）混凝土养护
梁体砼浇筑完初凝后应立即进行养护 ， 在养护期间 ， 使砼表面保持湿润 ， 防止雨淋、日晒 。 因此 ， 对砼外露面 ， 待表面收浆、凝固后即用土工布覆盖 ， 并及时在模板及土工布上洒水 ， 冬季应采用覆盖保温养护 ， 养护期不少于设计及规范规定的时间 。
8、预应力施工
（1）张拉工艺流程：制束→穿束→预张拉→初张拉→终张拉→锚具外钢绞线切割→封锚 。
（2）下料及编束：钢绞线的下料采用砂轮切割机切割 。 按设计尺寸下料后 ， 编束后用铁丝绑扎 ， 间距 1～1.5m 。 编束时应先将钢绞线用梳溜板理顺 ， 并尽量使各根钢绞线松紧一致 。
（3）穿束方法：人工穿束（较长的钢绞线可采用穿束机穿束） 。 预应力管道成孔采用预埋波纹管、内穿塑料管的方法施工 。 也可直接将预应力筋先穿束 ， 再进行混凝土浇筑 。
（4）在梁体混凝土强度及弹性模量达到设计要求的张拉强度后 ， 才能进行预应力钢束的张拉 。 张拉前对千斤顶和压力表进行对应校核 ， 校正有效期为 6 个月且不超过 300 次张拉作业 。 张拉用工具锚和限位板必须与千斤顶和工作锚配套 ， 锚具、夹具的性能和硬度指标必须满足设计及规范要求 。
（5）预应力筋张拉前 ， 应清除管道内杂物和积水 。
（6）按设计张拉顺序施工 。 按均衡对称 ， 交错张拉的原则进行 。 在张拉前根据测试的管道摩阻及喇叭口摩阻实验数据 ， 调整张拉力 ， 实行张拉力和伸长值指标双控 ， 张拉以张拉力控制为主 ， 以钢束伸长值进行校核 ， 实测伸长值不得超过计算伸长值的±6% 。
（7）张拉加载应根据设计要求进行 。 预应力张拉前应用初张拉 0.1σk张拉一次 ， 再开始测伸长值 ， 张拉顺序为：0→0.1σk（作伸长量标记）→0.2σk→σk（持荷 5 分钟）→锚固 。 张拉记录宜采用 0.2σk时伸长量减去 0.1σk时伸长量来代替0～0.1σk的伸长量 。
