说到交换机 ， 就要提到一个名词——TOR ， Top of Rack 。
TOR交换机 ， 是数据中心领域的常见名词 。 顾名思义 ， 就是机架顶部交换机的意思 。 这类交换机 ， 是数据中心最底层的网络交换设备 ， 负责连接本机架内部的服务器 ， 以及与上层交换机相连 。

文章图片

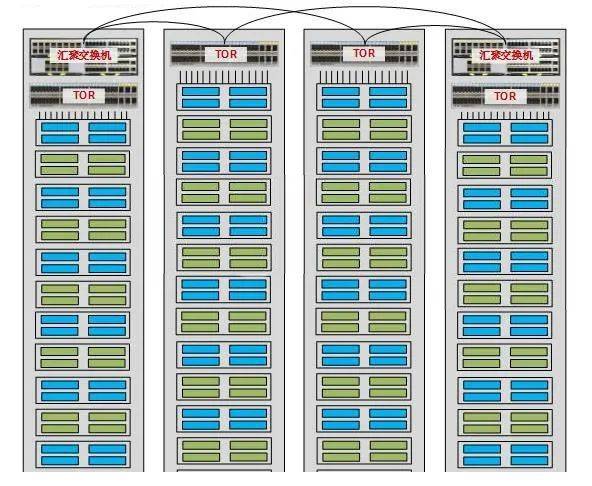

TOR交换机的位置
事实上 ， 机架交换机并没有说一定要放在机架顶部 。 它既可以在机架顶部 ， 也可以在机架的中部或底部 。 之所以通常放在顶部 ， 只是因为这样最有利于内部布线 。
机架再往上 ， 就是一排机架、N排机架 。 将这些机架和服务器连接起来 ， 就需要数据中心组网技术 。

文章图片

现在最流行的数据中心组网架构 ， 就是叶脊网络（Spine-Leaf） 。 我有文章（链接）专门介绍 ， 这里就不废话了 。

文章图片

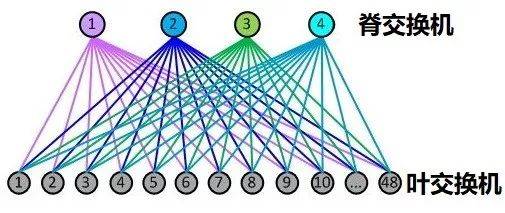

叶脊网络架构
值得一提的是 ， 现在数据中心为了高带宽传输数据 ， 普遍使用光纤替代网线 。 所以 ， 光纤、光模块和光通信设备（OTN等） ， 成为数据中心重要的组成部分 。
尤其是光模块 ， 高速率光模块（例如400G）价格很昂贵 ， 占了数据中心很大一块成本 ， 制约了发展 。

文章图片

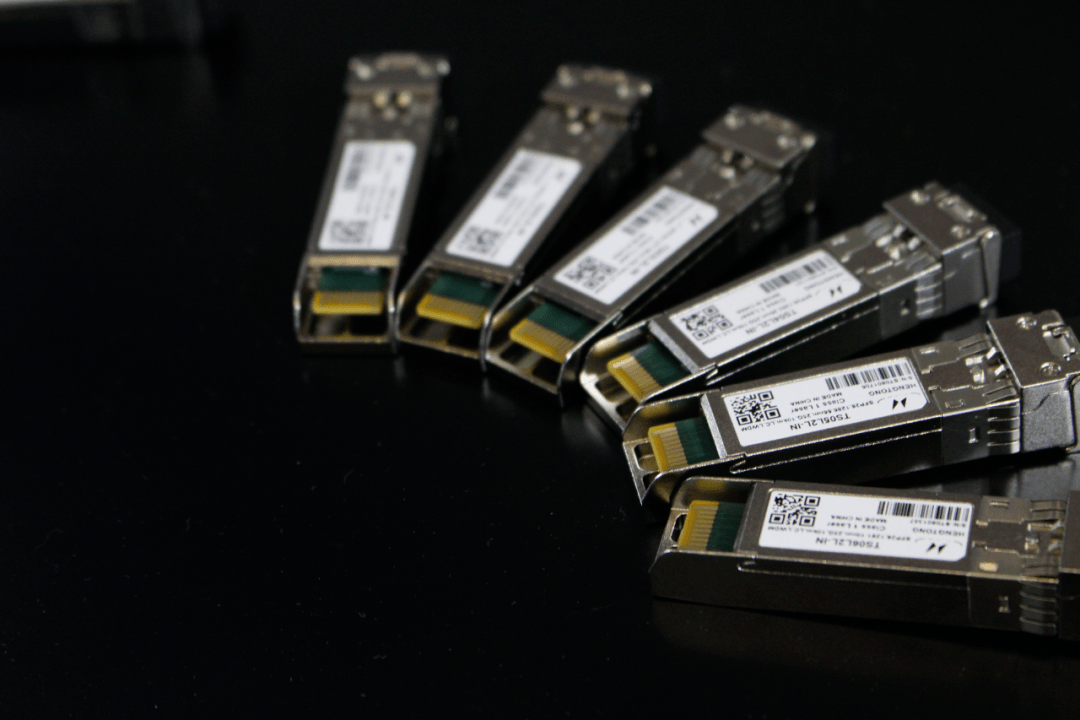

光模块
现在还有一个比较流行的光通信名词 ， 叫做DCI ， 也就是Data Center Inter-connect（数据中心互联） 。 现在流行分布式部署 ， 数据中心之间的数据流量很大 ， 对带宽要求很高 。
所以 ， 运营商和云服务商就搞DCI ， 建设数据中心之间专门的光通信骨干网 ， 是很大一块市场 。
我们国家搞的那个“东数西算” ， 就涉及到数据中心的互联互通 ， 对DCI相关市场有不可忽视的刺激作用 。

文章图片

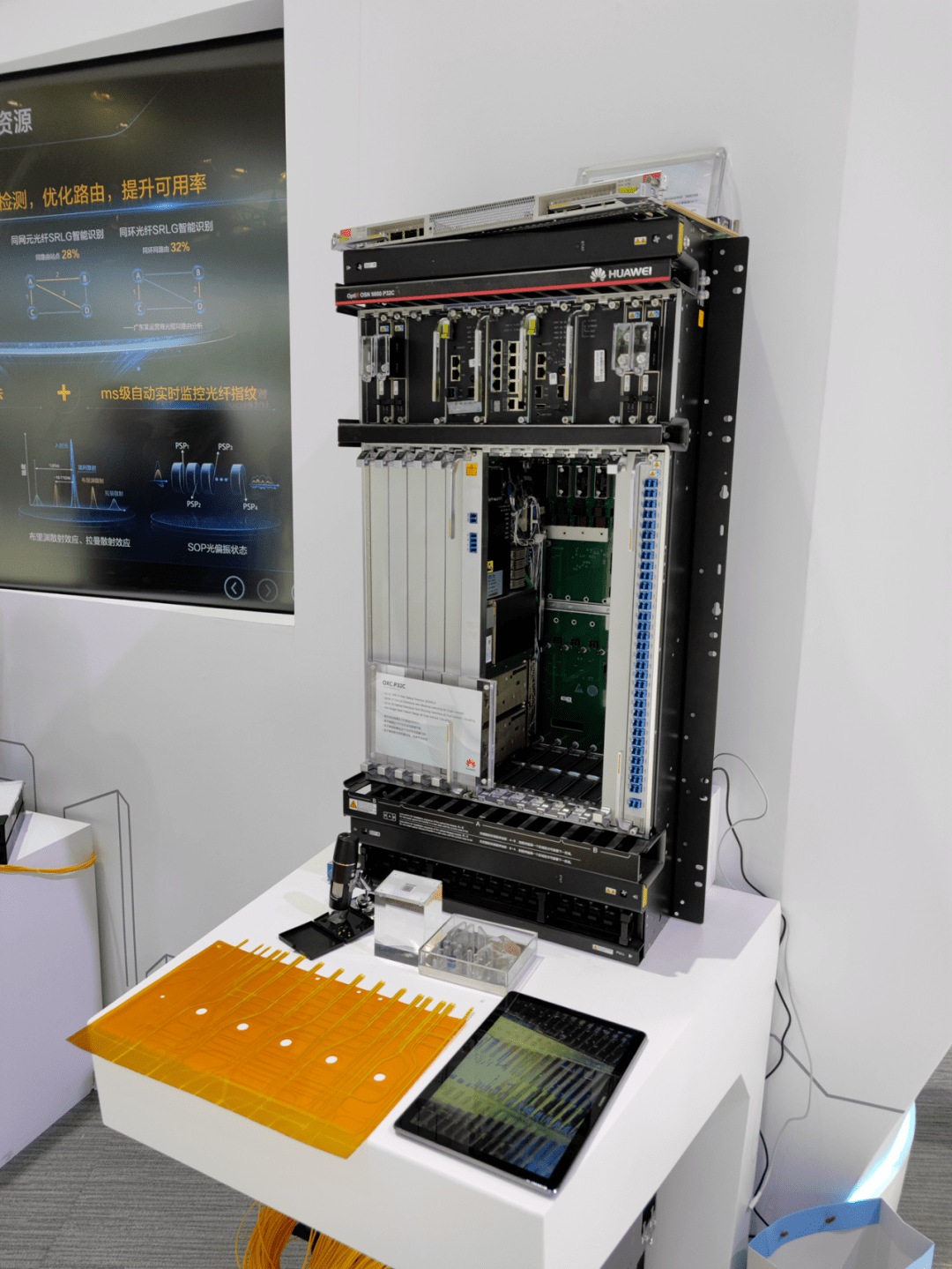

光通信骨干网设备

• 配套设备

接下来 ， 我们看看数据中心的配套支撑设备和设施 。
先看供配电 。
供电是数据中心正常运作的基础 。 没有电 ， 数据中心就是废铁 。
数据中心的配电设备 ， 主要作用就是电能的通断、控制和保护 。 最主要的配电设备 ， 就是配电柜 。
数据中心配电柜分为中压配电柜和低压配电柜 。 中压配电柜主要是10kV电压等级 ， 向上接入市电 ， 向下接低压配电柜 。 低压配电柜主要是400V电压等级 ， 对电能进行进一步的转换、分配、控制、保护和监测 。

文章图片

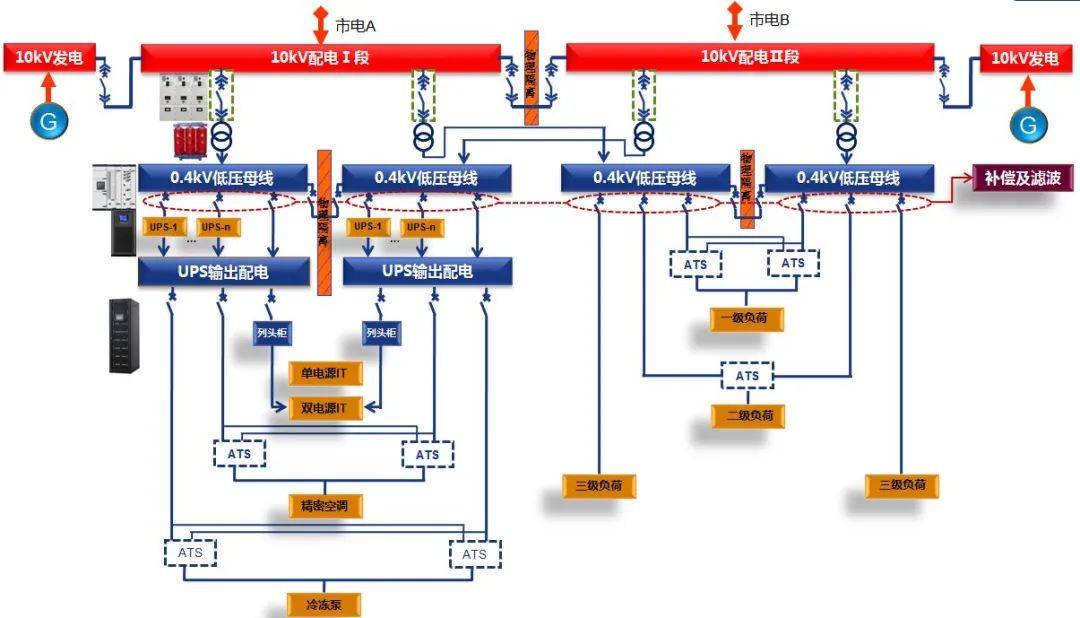

数据中心供配电示意图（案例）

文章图片

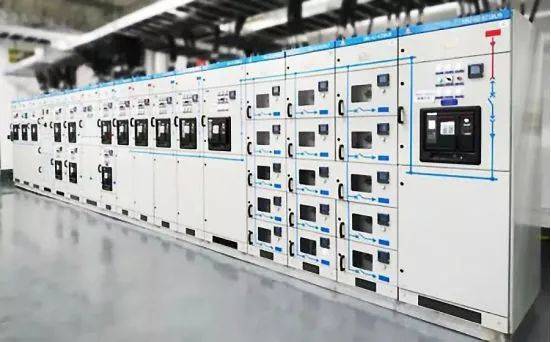

数据中心低压配电柜（图片来自网络）
除了配电柜之后 ， 为了保证紧急情况下的正常供电 ， 数据中心还会配备大量的UPS（不间断电源）甚至柴油发电机组 。
“UPS+市电”是传统的供电方案 。 现在 ， 更流行的是“HVDC+市电”的方案 。
HVDC是High Voltage Direct Current ， 高压直流输电 。 它和UPS之间的区别涉及到较为复杂的强电知识 ， 后续有机会再专门介绍 。
总之 ， “HVDC+市电”的可靠性和安全性更高 ， 供电效率强于“UPS+市电” ， 是不间断电源的主流发展趋势 。
