【楼梯踏步支模难？这样施工便捷省力！】


文章图片




文章图片




传统楼梯踏步施工中 ， 铁丝绑扎楼梯踏步加固模板时间长、加固难度大、混凝土棱角成型质量不易保证 。 山西二建集团2021年“五小六化”成果展播——现场开槽式组装楼梯踏步模板施工工艺（发布人：第七工程公司杨军） ， 解决了楼梯踏步跑模、倾斜、阴阳角不方正等现象 ， 显著降低了工人劳动强度 ， 加快了施工进度 ， 节约了施工成本 ， 提高了楼梯踏步成型质量 。

施工工艺

1、首先制作组装式楼梯踏步模板 ， 施工楼梯踏步高170㎜ ， 宽260㎜ ， 裁制两块1150*170㎜踏步顶板和踏步底板 ， 踏步顶板和踏步底板双长边与1150*50*50㎜木方固定连接 。 下面时组装式楼梯踏步板的加工制作流程 。


2、根据图纸进行楼梯平板模式的支设及标高的调整 。 楼梯内侧凹型栏板如下左图 ， 平板调整标高铺设模板如下右图 。


3、平板标高调整完 ， 再调整楼梯侧面墙体垂直度并加固模板 ， 先支设楼梯侧面墙体 ， 并通过穿墙螺栓、木方、钢管进行加固 ， 下面是楼梯侧面墙体调整垂直度加固图 。


4、楼梯侧面墙体加固完后 ， 进行楼梯内侧面栏板支设加固及墙体凸出的木楞加固 。 把加工好的木方 ， 固定在相应位置上面 ， 作为楼梯踏步的插销 。

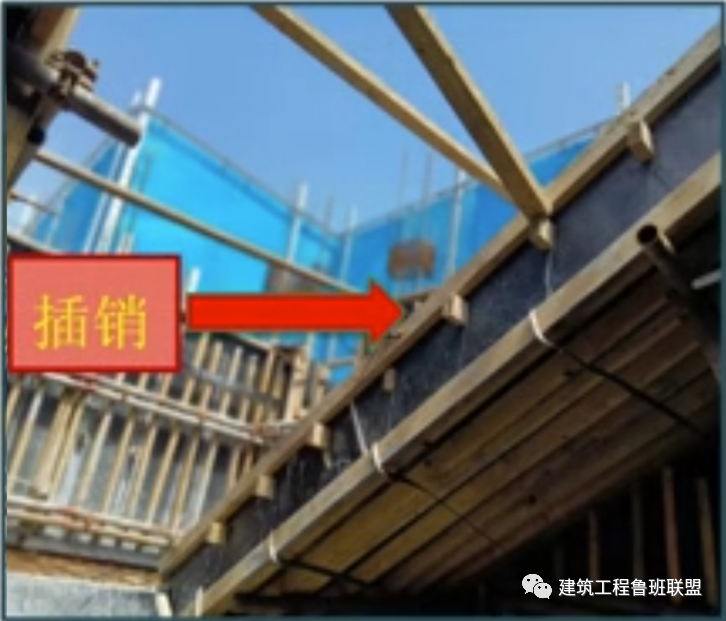

楼梯内侧面栏板支设加固插销图

墙体凸出的木楞加固图

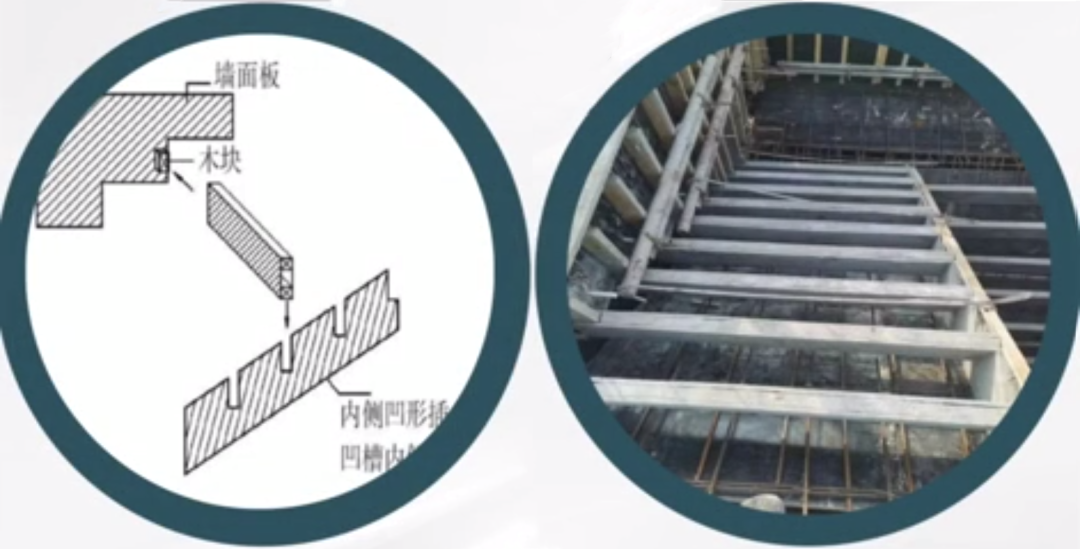

5、楼梯内侧凹形栏板支设加固及墙体凸出的木楞加固完后 ， 再把成品空心楼板踏步一边对准墙体上面凸出的木块直接插入 ， 另一边对准内侧凹形栏板进行向下插入 。 下面是踏步板插入墙体与凹槽内侧栏板图 。



6、待混凝土浇筑成型并达到拆模强度后 ， 进行模板的拆除 ， 须首先进行内侧凹形栏板的拆除 ， 如图 。

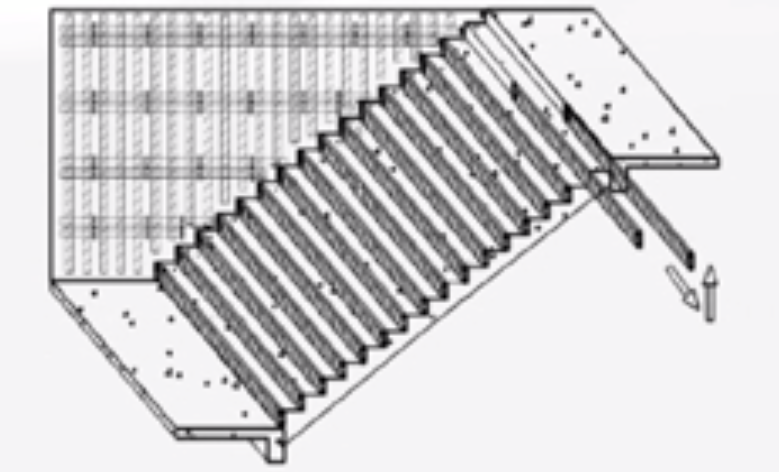

7、内侧面凹形栏板完成拆除后 ， 把楼梯踏步挡板从小木方上抽出并使用撬棍配合施工 ， 如图 。

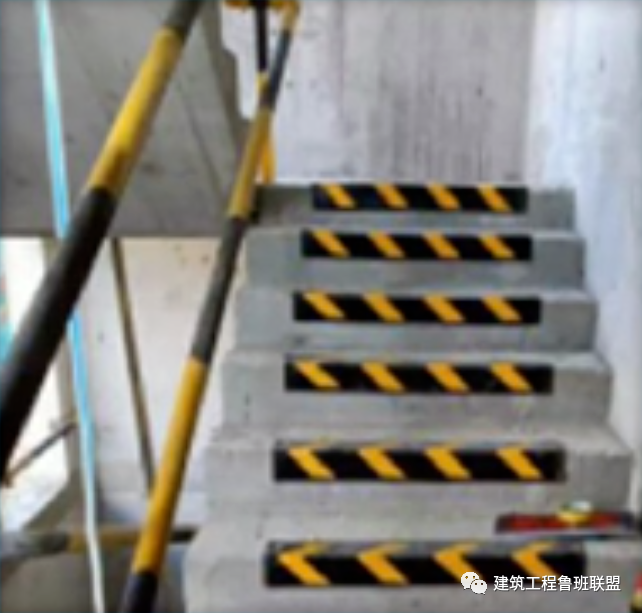

8、楼梯踏步栏板拆除后 ， 做好成品保护 ， 注意楼梯踏步棱角损坏 ， 最后把墙体模板拆除 。
