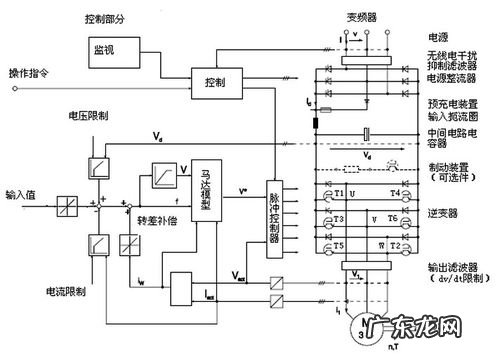

变频器原理图(变频器内部电路原理图详解)变频器的工作原理
变频器主要由整流(交流到DC)、滤波、再整流(DC到交流)、制动单元、驱动单元、检测单元和微处理器单元组成 。
一般把恒压恒频的交流电转换成变压或变频的交流电的装置称为“变频器” 。 设备必须首先将三相或单相交流电转换成直流电(DC) 。 然后将直流电(DC)转换成三相或单相交流电(AC) 。 同时变频器改变输出频率和电压 ， 即改变电机运行曲线上的n0 ， 使电机运行曲线平行下移 。 因此 ， 变频器可以使电机以较小的启动电流获得较大的启动转矩 ， 即变频器可以启动重负载 。
逆变器具有调压、调频、稳压和调速的基本功能 ， 应用了现代科学技术 。 价格贵但性能好 ， 内部结构复杂但好用 。 因此 ， 它不仅用于起动电机 ， 还广泛应用于各个领域 ， 功率、形状、体积、用途各不相同 。 随着技术的发展和成本的降低 ， 变频器必将得到更广泛的应用 。

变频器的工作原理 ， 包括电路图等解释
变频调速技术是现代电气传动技术的重要发展方向 ， 而作为变频调速系统的核心 ， 变频器的性能日益成为调速性能的决定性因素 。 除了变频器本身制造工艺的“先天”条件外 ， 对变频器采用什么样的控制方式也很重要 。 从工业实际出发 ， 总结了近年来各种变频器控制模式的特点 ， 并展望了未来的发展方向 。
1.变频器介绍
1.1变频器的基本结构
变频器是将工频电源(50Hz或60Hz)转换成各种频率的交流电源 ， 实现电机变速运行的装置 。 控制电路控制主电路 ， 整流电路将交流电源转换为DC电源 ， DC中间电路平滑整流电路的输出 ， 逆变电路将DC电源逆变为交流电源 。 对于矢量控制变频器等需要大量运算的变频器 ， 有时需要一个用于转矩计算的CPU和一些相应的电路 。
1.2变频器的分类
变频器的分类方法有很多种 ， 按主电路工作方式可分为电压型变频器和电流型变频器 。 按开关方式分类 ， 可分为PAM控制逆变器、PWM控制逆变器和高载频PWM控制逆变器 。 按工作原理可分为V/f控制变频器、转差频率控制变频器和矢量控制变频器 。 按用途分类 ， 可分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等 。
2.变频器常用的控制方法
2.1非智能控制模式
交流变频器采用的非智能控制方法包括V/f协调控制、转差频率控制、矢量控制、直接转矩控制等 。
(1)电压/频率控制
V/f控制是为了获得理想的转矩-速度特性而提出的 ， 其思想是在保持电机磁链不变的情况下改变调速电源的频率 。 一般变频器基本都采用这种控制方式 。 V/f控制逆变器的结构非常简单 ， 但这种逆变器采用开环控制方式 ， 不能达到很高的控制性能 。 而且在低频时 ， 必须进行转矩补偿来改变低频转矩特性 。
(2)转差频率控制
转差频率控制是一种直接控制转矩的控制方法 。 它可以在V/f控制的基础上 ， 根据异步电机实际转速和期望转矩对应的工频来调节逆变器的输出频率 ， 使电机能够有相应的输出转矩 。 在这种控制模式下 ， 需要在控制系统中安装速度传感器 ， 有时还需要加入电流反馈来控制频率和电流
