伴生物和杂质 不同伴生物和杂质影响不同 。 棉纤维中棉蜡 ， 毛纤维中油脂使吸湿能力减弱；麻纤维的果胶和蚕丝的丝胶使吸湿能力增强 。
2、外因
相对湿度 在一定温度条件下 ， 相对湿度 越大 ， 纤维吸湿性越好 。
温度影响 一般情况 ， 随空气和纤维材料温度的升高 ， 纤维的平衡回潮率将会下降 。
空气流速 空气流速快时 ， 纤维的平衡回潮率将会下降 。
五、回潮率对纺织品的影响
1、对重量的影响
回潮率的变化当然会造成纺织材料的重量的变化 ， 这里需要强调的是在贸易中是以公定重量作为货款基准的 ， 否则不是买方吃亏（材料偏于潮湿）就是卖方吃亏（材料偏干燥） ， 失去贸易的公允 ， 这也是贸易纠纷的主要原因之一；在生产中 ， 进行单位长度的重量控制（定量控制） ， 纤维材料的重量随吸着水分量的增加而成比例地增加 。
2、对长度和横截面积的影响
回潮率增大会使纤维体积膨胀 ， 且即横向膨胀远远大于纵向膨胀 。
原因：大分子沿轴向排列 ， 吸湿后分子间距增大 ， 而大分子的长度不会增长 。

文章插图

织物吸湿前后织物结构的变化
纤维吸湿膨胀不仅是纤维变粗、变硬 ， 而且也是造成织物收缩（缩水）的原因之一 。 织物进水后 ， 纤维吸湿膨胀 ， 使纱线直径变粗 ， 织物中纱线的弯曲程度增大 ， 同事互相挤紧 ， 是织物在经向或纬向比吸湿钱需要占用更长的纱线 ， 其结果是使织物收缩 。 不过纤维的吸湿膨胀也有有利的一面 ， 如水龙带和雨衣可以利用它们遇水后纤维吸湿变粗是织物更加紧密 ， 而使水更难通过 。 膨胀在织物的起皱、干燥和染色等工艺过程中也是一个重要因素 。
3、对密度的影响

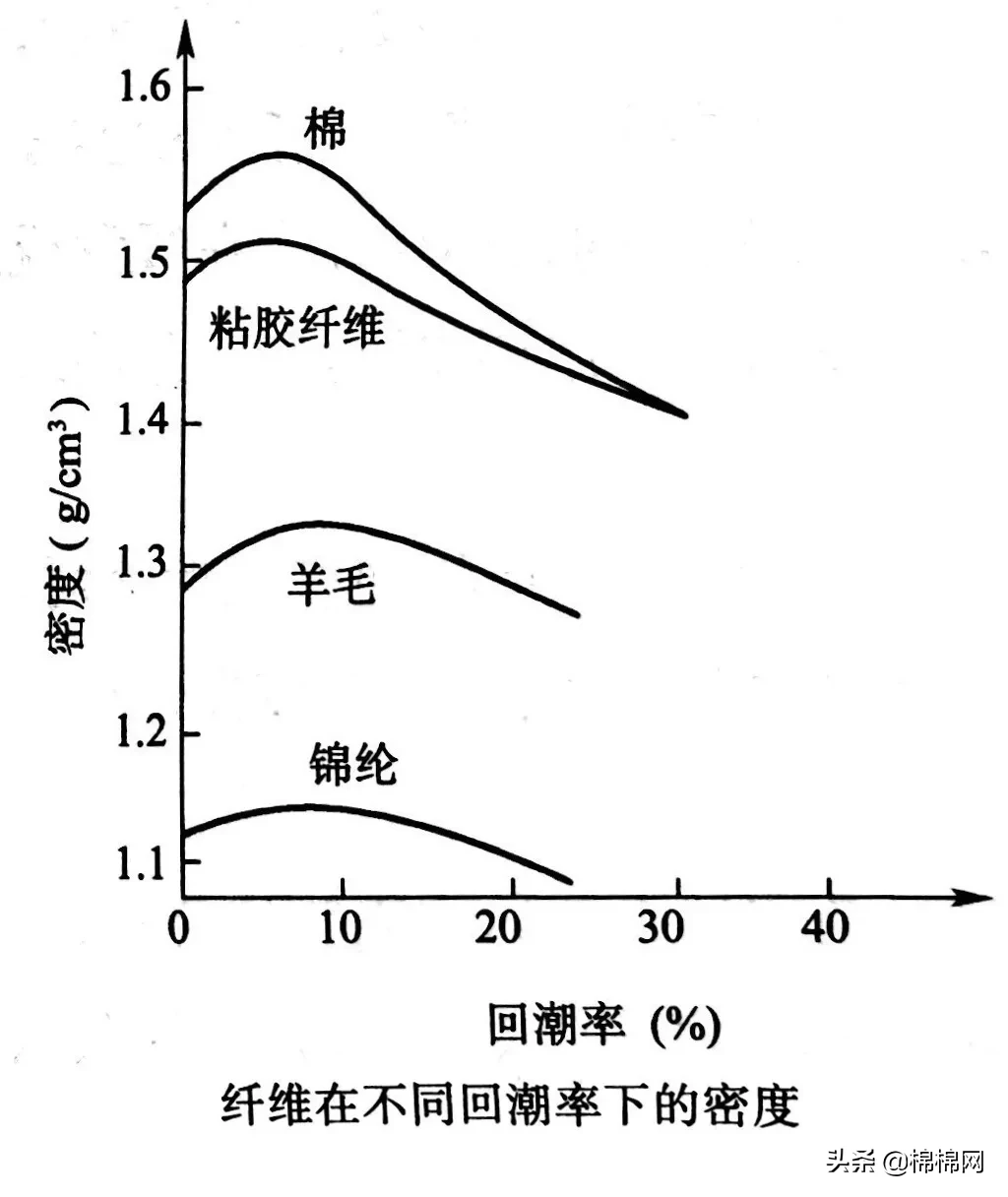

文章插图

从上图可以看出 。 纤维的密度随着回潮率的增加密度先上升而后下降 。
4、对机械性质的影响
对于大多数纤维而言 ， 其强力随着回潮率的增加而下降 ， 少数纤维几乎不变 ， 个别纤维（棉、麻）的强力上升 。 绝大多数纤维的断裂伸长率随着回潮率的增加而上升 ， 少数纤维几乎不变 。 这主要由于水分子进入之后拆开了大分子之间的交联 ， 分子间力减小 ， 大分子易滑脱 ， 故强力降低 。

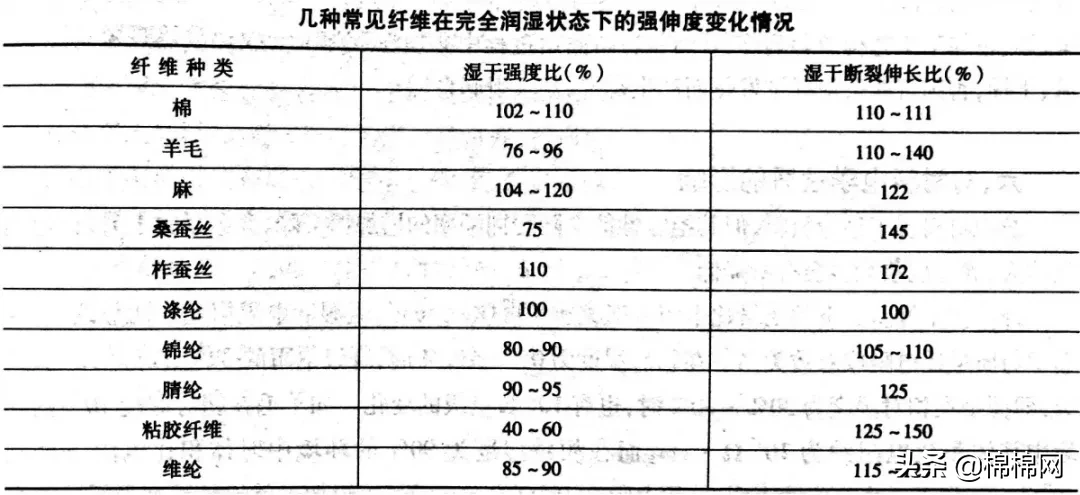

文章插图

随着回潮率的增加 ， 纤维变得柔软容易变形 ， 模量下降 ， 容易缠结 ， 而较密实的织物则由于纤维的捧场而变得僵硬；纤维表面的摩擦因数随着回潮率的增加而变大 。
回潮率的变化导致纤维机械性能的改变 ， 而机械性能的改变又影响纺织的加工和产品的质量 。 如回潮率过低 ， 则会使纤维的刚性变大而发脆 ， 加工中易断裂 ， 静电现象也明显；回潮率过高 ， 则会使纤维不易松开 ， 其中的杂质难以清除 ， 容易相互纠缠扭结 ， 易于缠绕机器上的部件 ， 会造成梳理、牵伸、织造等工艺的波动 。 抱合性的改变同样会使纱线的结构和织物质量改变 ， 会造成纱线强力、毛羽、条干、织物尺寸、织物密度等的不稳定或变化等 。
