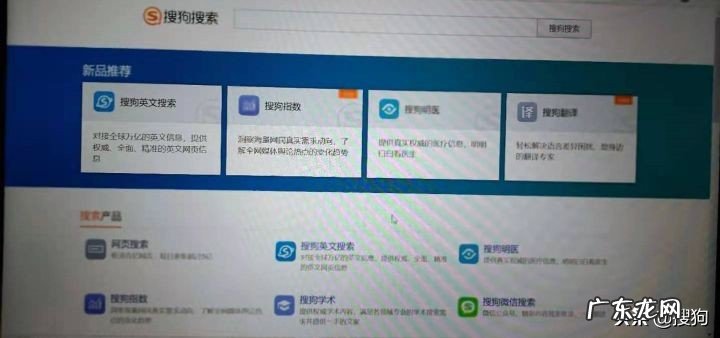

大家应该都遇到过吧， 当我们用相机或手机直接拍摄电脑、电视屏幕时， 会出现不规则的条纹， 不仅影响最终的成像质量， 还会干扰我们分辨具体图像内容 。
比如下面这种情况：

文章插图



文章插图

为什么会出现条纹， 以及如何避免呢？
1、为什么会出现条纹？这种在屏幕上出现的条纹， 叫做“摩尔纹” 。 摩尔纹是一种在数码照相机等设备上， 感光元件出现的高频干扰的条纹， 是一种会使图片出现彩色的高频率不规则的条纹[1] 。
摩尔纹十分类似物理中的干涉现象， 摩尔纹会出现， 最关键的两点是：两方都有“周期性”的图案， 且二者的周期比较接近 。
简单来说：
假设我们有两行竖条图案， 分别以等距离排列， 这就满足了都有自己的周期；
第一行数列的间距， 稍稍大于第二行数列的间距， 这就满足了两者周期接近 。


文章插图

① 当这两个竖条图案以上下方式叠加在一起时， 就会出现下面这种情况：产生周期更大的图案 。


文章插图

② 当我们换上两个周期相差更大的图案重叠在一起时， 可以看到在画面中出现了四次重合错位的过程， 形成的摩尔纹空间频率提高了4倍 。


文章插图

我们把这两个图案完全叠加起来， 可以得到下图这种比较典型的摩尔纹 。


文章插图

但是如果这个周期相差较大， 就不会那么明显的看出来摩尔纹的存在 。 周期越大， 条纹看起来越稀疏；周期越小， 就越密集[1] 。
如果你仔细观察， 会发现新产生的摩尔纹图案的周期是原来两个图案周期的最小公倍数 。 所以我们可以简单点概括摩尔纹是由两个周期有差异的图案产生[2] 。
2、其实， 摩尔纹在生活中随处可见：不仅是用手机拍摄电子屏时会出现摩尔纹， 当我们拍摄比较细密的纹理， 比如拍摄网格衣服、拍一些高楼大厦等等， 都有可能出现明显的摩尔纹 。

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删

文章插图

图片源自网络， 侵删
此处需要大声说一下：早在明清时期， 中国人就将摩尔纹效应图案印在丝绸上， 这种丝绸在欧洲畅销， 而蕴含的光学现象也在18世纪由法国研究人员摩尔发现[3] 。
