源自丨中天人


在“强技术”主线的引导下 ， 中天建设集团西南公司积极注重技术创效 ， 关注先进施工工艺的落地实施 ， 总结形成了部分实战经验 ， 外墙全现浇混凝土夹心墙施工技术就是其中之一 。
外墙全现浇混凝土夹心墙施工技术 ， 是将设计成砌体的二次结构经设计深化并原设计同意后 ， 变更为墙体中加聚苯板、同主体一起浇筑的外墙 ， 实现全现浇+铝模+爬架+全穿插的施工工艺 。 这种工艺施工的外墙 ， 不仅比全现浇混凝土外墙轻 ， 而且可以忽略对主体刚度的影响 ， 也保证了设计墙体的保温性能 。
01. 工艺流程
施工准备→钢筋绑扎→聚苯板安装→聚苯板固定→安装一侧模板→穿入对拉螺栓套管→安装另一侧模板→穿入对拉螺栓→模板加固→浇筑混凝土、振捣密实→模板拆除→混凝土养护02. 操作要点
1. 技术准备
施工前 ， 现场已经完成所有前置工作及相关验收 ， 外墙深化设计图纸已经完成并由设计复核确认 ， 施工方案审批可行 。 由技术负责人对管理人员及作业班组做好安全技术交底 ， 讲明施工注意事项及质量、安全保证措施 。 进行深化设计时 ， 对大面、转角、窗洞口处分别设计 ， 并出具大样图 ， 现场严格按图施工 。 剪力墙之间的砖墙用“65厚钢筋混凝土+70厚挤塑板+65厚钢筋混凝土”代替 。点击查看先后对比

03. 剪力墙之间的砖墙节点大样

a.原设计

b.深化设计后
04. 转角处砖墙节点大样
2. 钢筋绑扎
根据工程结构进行外墙全剪深化设计 ， 按深化设计图填充墙位置绑扎φ6间距200双排钢筋 。
钢筋绑扎

钢筋验收
3. 聚苯板安装

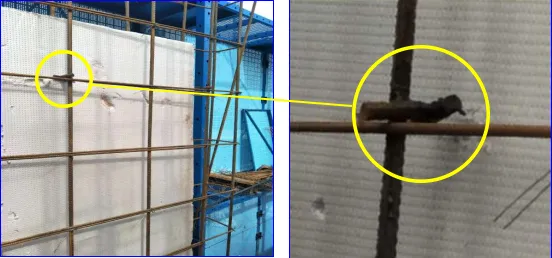

钢筋绑扎好后 ， 采用指定型号厚聚苯板 ， 顶板和底部用聚苯板隔开；再在墙两侧提前焊好定位筋 ， 防止混凝土浇筑过程聚苯板前后偏位 ， 定位钢筋纵横竖间距需达到规定数值 。
05. 聚苯板安装成型
4. 模板安装
墙柱钢筋隐蔽验收完成后 ， 安装一侧模板 ， 穿入对拉螺杆套管（对拉螺杆套管从聚苯板中穿过） ， 然后安装另侧模板穿入对拉螺杆安装背楞完成模板加固 。5.混凝土浇筑
墙身混凝土的水灰比不宜过大 ， 且混凝土中严禁加水 ， 可适当加入早强剂、引气剂及减水剂 ， 改善混凝土和易性 。 混凝土的中最大的碎骨料粒径≤30mm为宜 ， 商品混凝土的坍落度应控制在18-20cm 。
混凝土坍落度检测

混凝土浇筑振捣
6. 拆模养护
混凝土浇筑24小时后可拆除墙板模板 。 在拆除过程中 ， 不能野蛮拆除 ， 不能硬砸猛撬 ， 模板坠落应该采取缓冲措施；拆除下来的模板和支架不要集中存放 ， 应分散堆放 ， 并及时清运 。 模板拆除后及时对混凝土洒水养护 ， 确保混凝土强度 。
