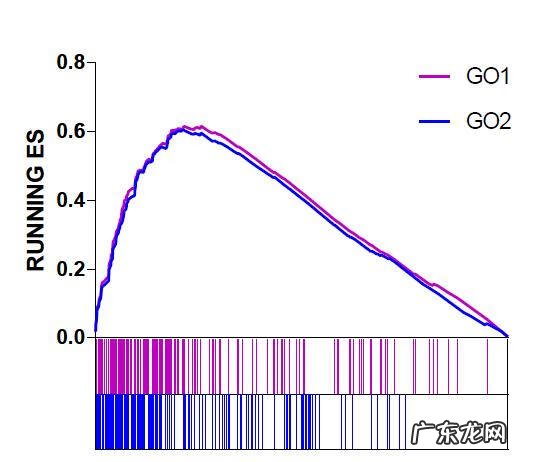

效果图如下：
文章插图
《Graphpad，经典绘图工具初学初探》一文中介绍了graphpad入门的基础知识，基本操作可以单击回看 。最近使用graphpad发现其多图排版功能十分强大，不仅可以实现多个图形排版还能实现图层叠加 。上面这个图的作图思路也就是把该图拆分为两部分，Enrichment score和基因位置分布条带图 。

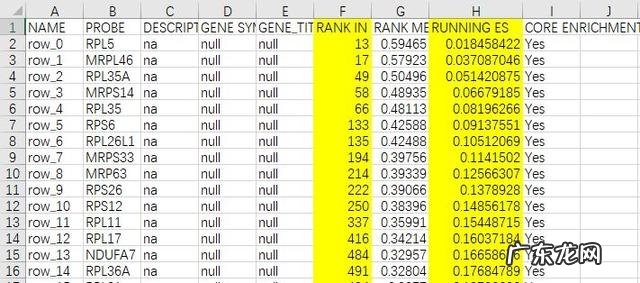

在GSEA分析结果文件夹里随便找一个感兴趣的GO条目分析结果Excel表，作图需要提取的信息即图中标黄的部分，RANK IN GENE LIST和RUNNING ES 。
文章插图
加工一下已有数据，添加一列high取值都为0.1，设置高度，黄色部分的数据就是用来绘制基因位置分布条带图的；绿色部分用来绘制动态的ES评分曲线 。
文章插图

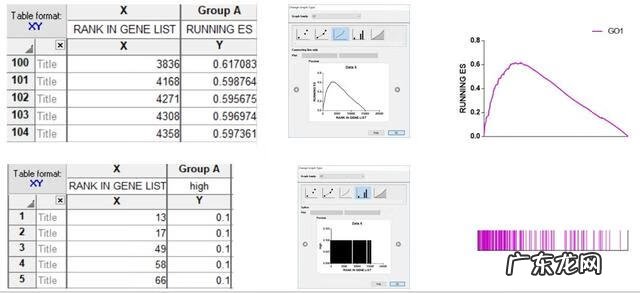

打开graphpad之后，我们在XY类图下选择Enter and plot a single Y value for each point，将两部分数据分开粘贴到软件不同数据表格中（如下图左侧所示），下图中间展示两个图选择的不同绘图方式，调整参数后最终得到右侧的结果 。
文章插图
在左侧目录树处点击layout创建一个图形排版界面，将Graphs下的图形复制粘贴到layout1下，拖拉移动位置很快就能将两部分图对齐 。
文章插图
之后用同样地方式画另外一个富集结果，粘贴到layout1中便得到最开始展示的图 。
注意：设置X轴的范围是1到总排序基因数，Y轴是0到多个富集分析得分的最大值 。
