plc培训 plc课程教材( 五 )

100?ms定时器T0～T199，?共200点，设定值：0.1～?3276.7秒； 10?ms定时器T200～TT245，共46点，设定值：0.01～327.67秒； 1?ms积算定时器?T245～T249，共4点，设定值：0.001～32.767秒；100?ms积算定时器T250～T255，共6点，设定值：0.1～3276.7秒；

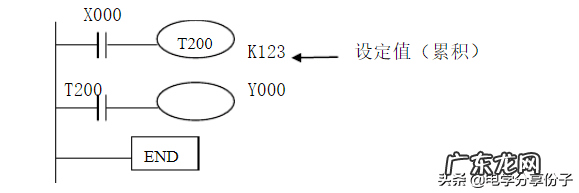

定时器指令符号及应用如下图所示：

文章插图

当定时器线圈T200的驱动输入X000接通时，T200的当前值计数器对10?ms的时钟脉冲进行累积计数，当前值与设定值K123相等时，定时器的输出接点动作，即输出触点是在驱动线圈后的1.23秒（10*123ms?=?1.23s）时才动作，当T200触点吸合后，Y000就有输出。当驱动输入X000断开或发生停电时，定时器就复位，输出触点也复位。
每个定时器只有一个输入，它与常规定时器一样，线圈通电时，开始计时；断电时，自动复位，不保存中间数值。定时器有两个数据寄存器，一个为设定值寄存器，另一个是现时值寄存器，编程时，由用户设定累积值。

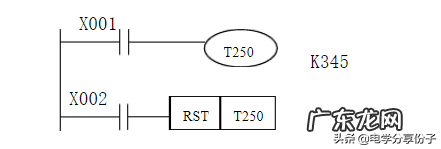

如果是积算定时器，它的符号接线如下图所示：

文章插图

定时器线圈T250的驱动输入X001接通时，T250的当前值计数器对100?ms的时钟脉冲进行累积计数，当该值与设定值K345相等时，定时器的输出触点动作。在计数过程中，即使输入X001在接通或复电时，计数继续进行，其累积时间为34.5s（100?ms*345=34.5s）时触点动作。当复位输入X002接通?，定时器就复位，输出触点也复位。?五、
计数器（C）
FX2N中的16位增计数器，是16位二进制加法计数器，它是在计数信号的上升沿进行计数，它有两个输入，一个用于复位，一个用于计数。每一个计数脉冲上升沿使原来的数值减1，当现时值减到零时停止计数，同时触点闭合。直到复位控制信号的上升沿输入时，触点才断开，设定值又写入，再又进入计数状态。
其设定值在K1～K32767范围内有效。

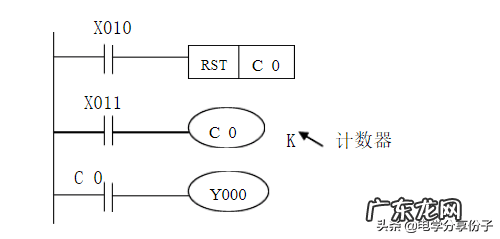

设定值K0与K1含义相同，即在第一次计数时，其输出触点就动作。?通用计数器的通道号：C0?～C99，共100点。?保持用计数器的通道号：C100～C199，共100点。通用与掉电保持用的计数器点数分配，可由参数设置而随意更改。?举个例子：

文章插图

由计数输入X011每次驱动C0线圈时，计数器的当前值加1 。当第10次执行线圈指令时，计数器C0的输出触点即动作。之后即使计数器输入X011再动作，计数器的当前值保持不变。???当复位输入X010接通（ON）时，执行RST指令，计数器的当前值为0，输出接点也复位。???应注意的是，?计数器C100～C199，即使发生停电，当前值与输出触点的动作状态或复位状态也能保持。
?六、数据寄存器
数据寄存器是计算机必不可少的元件，用于存放各种数据。FX2N中每一个数据寄存器都是16bit（最高位为正、负符号位），也可用两个数据寄存器合并起来存储32?bit数据（最高位为正、负符号位）。
1）通用数据寄存器D 通道分配?D?0～D199，共200点。只要不写入其他数据，已写入的数据不会变化。但是，由RUN→STOP时，全部数据均清零。（若特殊辅助继电器M8033已被驱动，则数据不被清零）。
2）停电保持用寄存器通道分配 D200～D511，共312点，或D200～D999，共800点（由机器的具体型号定）。
基本上同通用数据寄存器。除非改写，否则原有数据不会丢失，不论电源接通与否，PLC运行与否，其内容也不变化。然而在二台PLC作点对的通信时，?D490～D509被用作通信操作。
