3）文件寄存器通道分配 D1000～D2999，共2000点。
文件寄存器是在用户程序存储器（RAM、EEPROM、EPROM）内的一个存储区，以500点为一个单位，最多可在参数设置时到2000点。用外部设备口进行写入操作。在PLC运行时，可用BMOV指令读到通用数据寄存器中，但是不能用指令将数据写入文件寄存器。用BMOV将?数据写入RAM后，再从RAM中读出。将数据写入EEPROM盒时，需要花费一定的时间，务必请注意。?4）RAM文件寄存器通道分配?D6000～D7999，共2000点。
驱动特殊辅助继电器M8074，由于采用扫描被禁止，上述的数据寄存器可作为文件寄存器处理，用BMOV指令传送数据（写入或读出）。
5）特殊用寄存器通道分配?D8000～D8255，共256点。
是写入特定目的的数据或已经写入数据寄存器，其内容在电源接通时，写入初始化值（一般先清零，然后由系统ROM来写入）。§4 FX2N
§4FX2N系列的基本逻辑指令
基本逻辑指令是PLC中最基本的编程语言，掌握了它也就初步掌握了PLC的使用方法，各种型号的PLC的基本逻辑指令都大台大同小异，现在我们针对FX2N系列，逐条学习其指令的功能和使用方法，。每条指令及其应用实例都以梯形图和语句表两种编程语言对照说明。

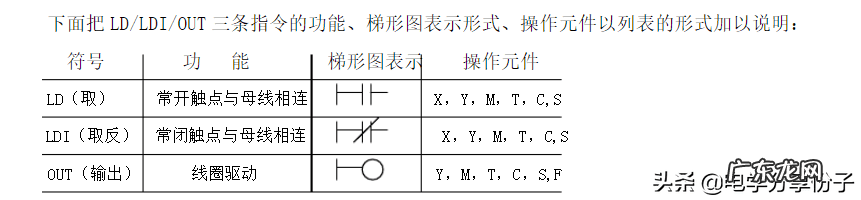

一、输入输出指令（LD/LDI/OUT）

文章插图

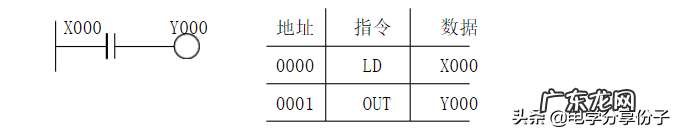

LD与LDI指令用于与母线相连的接点，此外还可用于分支电路的起点。
OUT?指令是线圈的驱动指令，可用于输出继电器、辅助继电器、定时器、计数器、状态寄存器等，但不能用于输入继电器。输出指令用于并行输出，能连续使用多次。

文章插图

二、触点串连指令（AND/ANDI），并联指令（OR/ORI）

文章插图

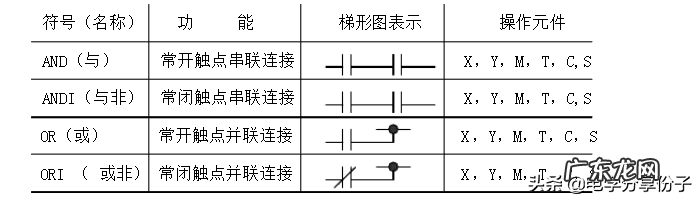

AND、ANDI指令用于一个触点的串联，但串联触点的数量不限，这两个指令可连续使用。OR、ORI是用于一个触点的并联连接指令。

文章插图

三、电路块的并联和串联指令（ORB、ANB）

文章插图

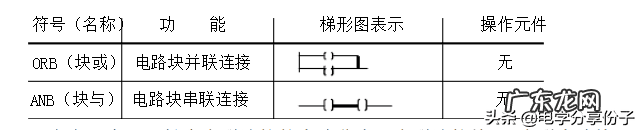

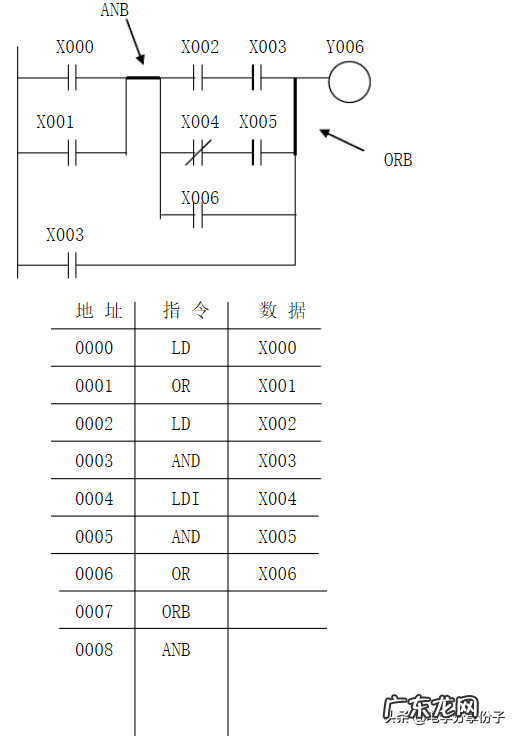

含有两个以上触点串联连接的电路称为“串联连接块”，串联电路块并联连接时，支路的起点以LD或LDNOT指令开始，而支路的终点要用ORB指令。ORB指令是一种独立指令，其后不带操作元件号，因此，ORB指令不表示触点，可以看成电路块之间的一段连接线。如需要将多个电路块并联连接，应在每个并联电路块之后使用一个ORB指令，用这种方法编程时并联电路块的个数没有限制；也可将所有要并联的电路块依次写出，然后在这些电路块的末尾集中写出ORB的指令，但这时ORB指令最多使用7次。
将分支电路（并联电路块）与前面的电路串联连接时使用ANB指令，各并联电路块的起点，使用LD或LDNOT指令；与ORB指令一样，ANB指令也不带操作元件，如需要将多个电路块串联连接，应在每个串联电路块之后使用一个ANB指令，用这种方法编程时串联电路块的个数没有限制，若集中使用ANB指令，最多使用7次。

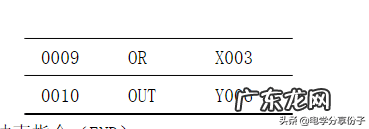

文章插图

文章插图

四、程序结束指令（END）

文章插图

在程序结束处写上END指令，PLC只执行第一步至END之间的程序，并立即输出处理。若不写END指令，PLC将以用户存贮器的第一步执行到最后一步，因此，使用END指令可缩短扫描周期。另外。在调试程序时，可以将END指令插在各程序段之后，分段检查各程序段的动作，确认无误后，再依次删去插入的END指令。
