G25系列快速连接器是一款内涨式密封圈 ，主要密封各种各样内孔 ， 管孔等 。 无论密封面是机加面还是部分铸造面 ， 都可形成有效的密封 。 本系列连接器只有”密封”特性,无任何抓紧特征 。
低成本内涨式连接方案
★低压连接器 ， 操作简单
★瞬时连接 ， 手柄操作 ， 简单可靠
★*密封圈材质 ， 细腻可靠 ， 不会对产品表面产生损伤*结构简单 ， 密封圈易于更换 ， 延长了连接使用寿命
G25系列快速连接器的特性
1 ， 自适应密封
通过连接器内部的弹簧来压紧前端密封圈 ， 让连接器能根据密封孔径大小 ， 自动调节压紧量,保证密封性
2 ， 手柄驱动
将连接器前面密封圈插入测试孔里 ， 90度折动把手,即可实现密封连接
3 ， G螺纹测试口
侧面G1/8螺纹孔 ， 更适配国内应用
4 ， 断开连接
待测试气压完全归零后 ， 将把手折回原位,密封效果消失,实现断开

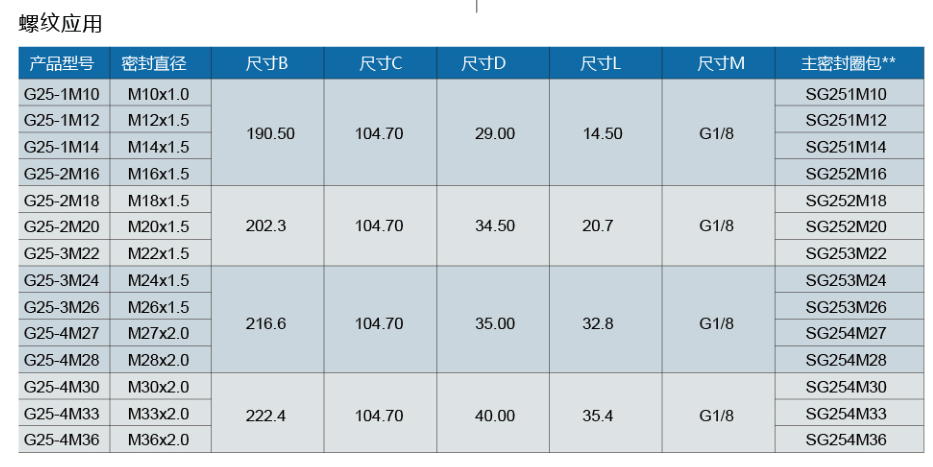

GripSeal格雷希尔快速接头G25系型号表：G25-1100、G25-1110、G25-1120、G25-1130、G25-1140、G25-1150、G25-2160、
G25-2170、G25-2180、G25-2190、G25-2200、G25-2210、G25-3220、G25-3230、G25-3240、G25-3250、G25-3260、G25-3270、
G25-4280、G25-4290、G25-4300、G25-4310、G25-4320、G25-4330、G25-1M10、G25-1M12、G25-1M14、
G25-2M16、G25-2M18、G25-2M20、G25-3M22、G25-3M24、G25-3M26、G25-4M27、G25-4M28、G25-4M30、
G25-4M33、G25-4M36
应用案例：
油箱?|?泵 | 散热器 | 储水瓶 | 铸件?| 传动系统 | 发动机

文章图片

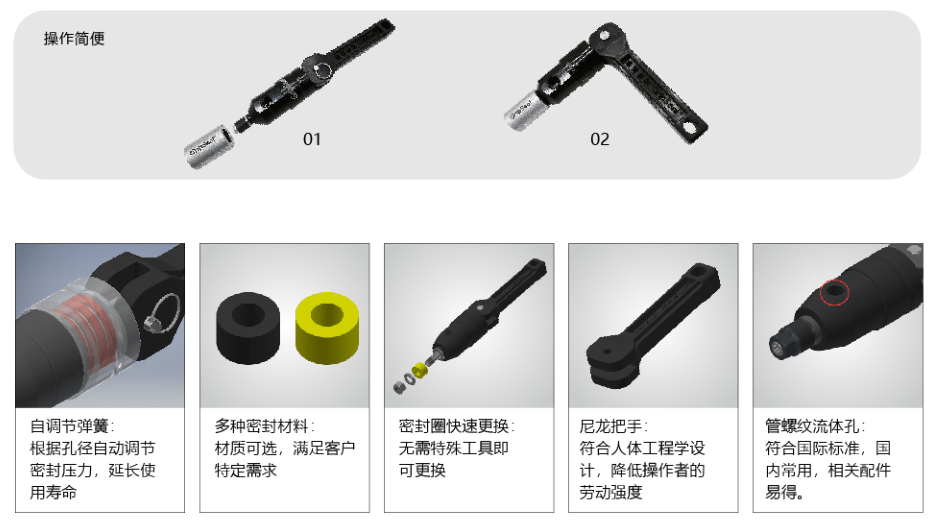

G25手动连接器是-款低压应用连接器 ， 有着使用简单 ， 调节可靠 ， 维护方便等特点 。 通过旋转连接器后部的把手 ， 即可挤压密封圈快速形成密封连接 。 内置自适应高强度弹簧 ， 能对密封圈实施一个预压紧力 ， 以适应不同内径的密封 。 同时 ， G25系列维修简单 ， 普通工具即可实现拆卸及配件的更换 。

文章图片


文章图片

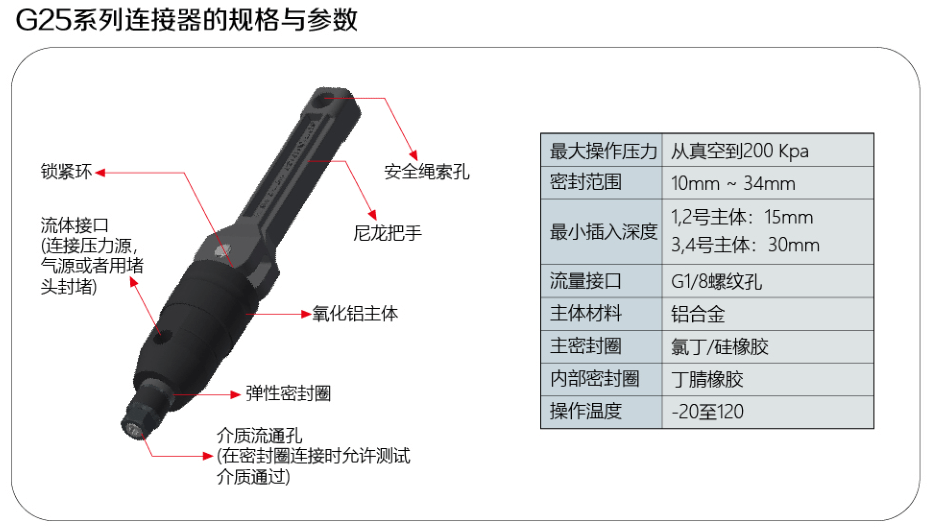

主要参数

文章图片

【气密测试快速接头格雷希尔快速连接器 低压内胀式G25系夹头 封堵头】
