「激光可以改变世界」 ， Miarabbas Kiani 说道 。

科学探索需要好奇心 ， 这是许多重要科学研究的起点 。
近日 ， 来自加拿大汉密尔顿麦克马斯特大学的博士生 Khadijeh Miarabbas Kiani 使用一种简单、经济高效的方法演示了在硅上运行的单个激光器 。
论文《Lasing in a Hybrid Rare-Earth Silicon Microdisk》已发表在《Laser & Photonics Reviews》上 。 值得一提的是 ， 该论文的作者之一 Andrew Knights 是硅光子学领域的权威研究者 。

文章图片

论文地址：https://onlinelibrary.wiley.com/doi/10.1002/lpor.202100348
现在 Miarabbas Kiani 等人的研究已经在硅上创建了一个单一的激光器 ， 未来该团队将创建一个在硅光子电路内运行的激光器 。
从高速通信到自动驾驶 ， 再到医疗诊断 ， 硅光子学领域超紧凑、低成本、节能的光学系统具有广泛的应用价值 。 然而 ， 由于硅是一种低效的发光材料 ， 开发简单、廉价且可扩展的单片放大器和光源一直是一项重大挑战 。
「硅不是一种很好的激光材料 ， 它是一种很好的探测器材料 ， 但不是一种有效的光发射器 。 」Miarabbas Kiani 说道 。

文章图片

论文一作 Khadijeh Miarabbas Kiani
研究概览
很多研究者都认为在硅上制造激光器是一项长期挑战 。 早在 1980 年就有人开始尝试在硅上开发基于光的电路 ， 不过他们很快就意识到在硅上建造真正的激光器存在很大的障碍 。
Miarabbas Kiani 的研究成果不仅在硅芯片上展示了可工作的激光器 ， 而且还是以一种简单、性价比高的方式实现了这一目标 ， 并与现有的制造设施兼容 。 这种兼容性是必不可少的 ， 因为它允许以低成本进行批量生产 。 试想一下如果成本太高 ， 你将无法大规模生产 。
在这项研究中 ， 研究者展示了超紧凑混合稀土硅微盘谐振器中的光学增益和激光 。 这种激光谐振器结构简单、坚固、成本低 ， 可以使用现有的晶圆级硅光子制造工艺和单个室温后处理步骤来实现 。 与之前的稀土激光器相比 ， 激光腔和输出直接在硅层中 ， 40-μm 直径的超紧凑器件尺寸与标准无源和有源硅光子器件兼容 。
具体来说 ， 该研究展示了 1.9 μm 附近的单模激光 ， 使用单片掺铥碲酸盐增益介质和波长 1.6 μm 附近的有效泵浦 ， 其中硅是高度透明的 ， 并且商业泵浦光源很容易获得 。
除了为硅光子微系统给出一种有效且低成本的稀土增益方法以外 ， 此类激光器还为扩展新兴 2 μm 波段的应用提供了动力 ， 这将对通信、非线性和量子光学以及传感器领域产生重要影响 。
光学设计与制造

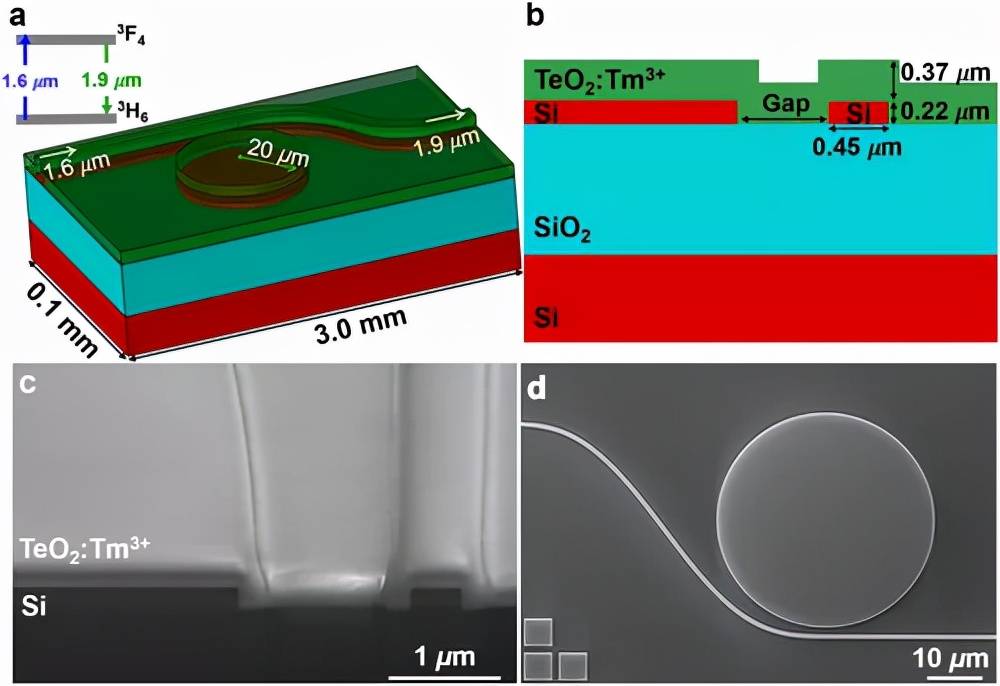

下图展示了微盘（microdisk）激光器结构 。 混合激光器由一个集成的硅微盘和总线波导管组成 ， 它们涂有掺铥的氧化碲 (TeO_2:Tm^3+) 层 。 硅结构是在晶圆级 SOI 平台上制造的 ， 硅层厚度为 220 纳米 ， 由一个 40 微米直径的硅微盘组成 ， 旁边是点耦合硅总线波导管 。

文章图片

光学特性
该研究使用可调谐激光器和光纤探头对微盘谐振器的无源传输特性进行了表征 。 下图a 中显示观察到与微盘谐振器支持的五种不同 TE 模式相关的窄谐振 。 下图b 测量了各种谐振模式和相关自由光谱范围 (FSR) 的内部质量因子 。
