O形圈密封是典型的挤压型密封 。 O形圈截面直径的压缩率和拉伸是密封设计的主要内容 ， 对密封性能和使用寿命有重要意义 。 O形圈一般安装在密封沟槽内起密封作用 。

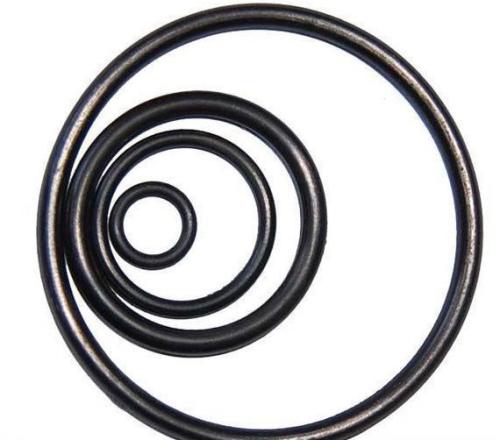

【O型密封圈设计的注意事项（一）】O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配 ， O形成合理的密封圈压缩量与拉伸量 。 密封装置设计加工时 ， 若使O形圈压缩量过小 ， 就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏 。 同样 ， O形圈工作中拉伸过度 ， 也会加速老化而引起泄漏 。

O型密封圈的设计原则有三个要素：1、压缩率；2、拉伸量；3、接触宽度；
在选取O形圈的压缩率时 ， 从三个方面考虑：
 1要有足够的密封接触面积；2摩擦力尽量小；

 3尽量避免永久变形；O形密封圈的拉伸量：O形圈在装入密封沟槽后 ， 一般都有一定的拉伸量 。 与压缩率不一样 ， 拉伸量的大小对O形圈的密封性能和使用寿命也有很大的影响 。 拉伸量大不但会导致O形圈安装困难 ， 同时也会因截面直径发生变化而使压缩率降低 ， 以致引起泄漏 。
O形密封圈的接触宽度：
O形密封圈装入密封沟槽后 ， 其横截面产生压缩变形 。 变形后的宽度及其与轴的接触宽度都和O形密封圈的密封性能和使用寿命有关 ， 其值过小会使密封性受到影响；过大则增加摩擦 ， 产生摩擦热 ， 影响O形密封圈的寿命 。
