文章图片

功能按键小板通过排线连接到主板 。

文章图片

微动上方的元件防止与外壳壳体上的塑料微动按钮产生磨损 ， 使用绝缘胶带做隔离防护 。

文章图片

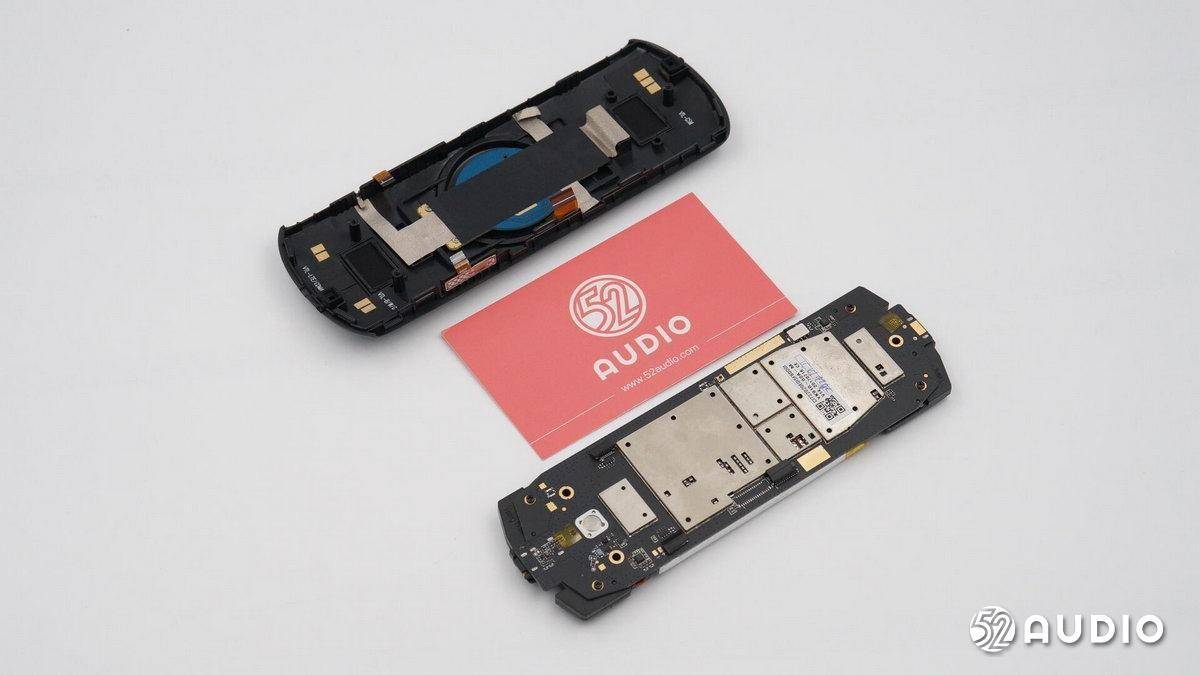

中间主板和下面壳体分离图一览 。

文章图片

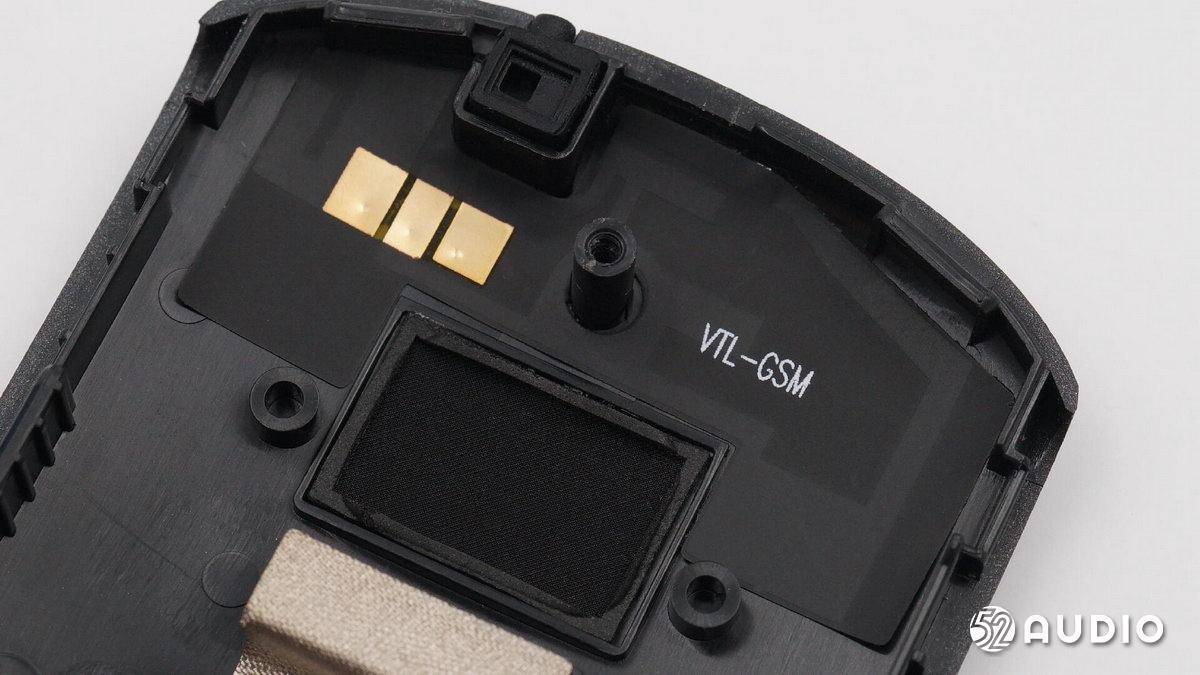

丝印“VTL-GSM"天线 。

文章图片

扬声器特写 ， 外围有防尘网和胶带海绵 ， 提供密封防尘减震功能 。

文章图片

丝印“VTL-LTE/CDMA”的移动数据天线 。

文章图片

麦克风拾音孔特写 ， 孔内由记忆海绵做成特殊结构 ， 海绵本身能吸收声音 ， 能够辅助减少外界噪音 。

文章图片

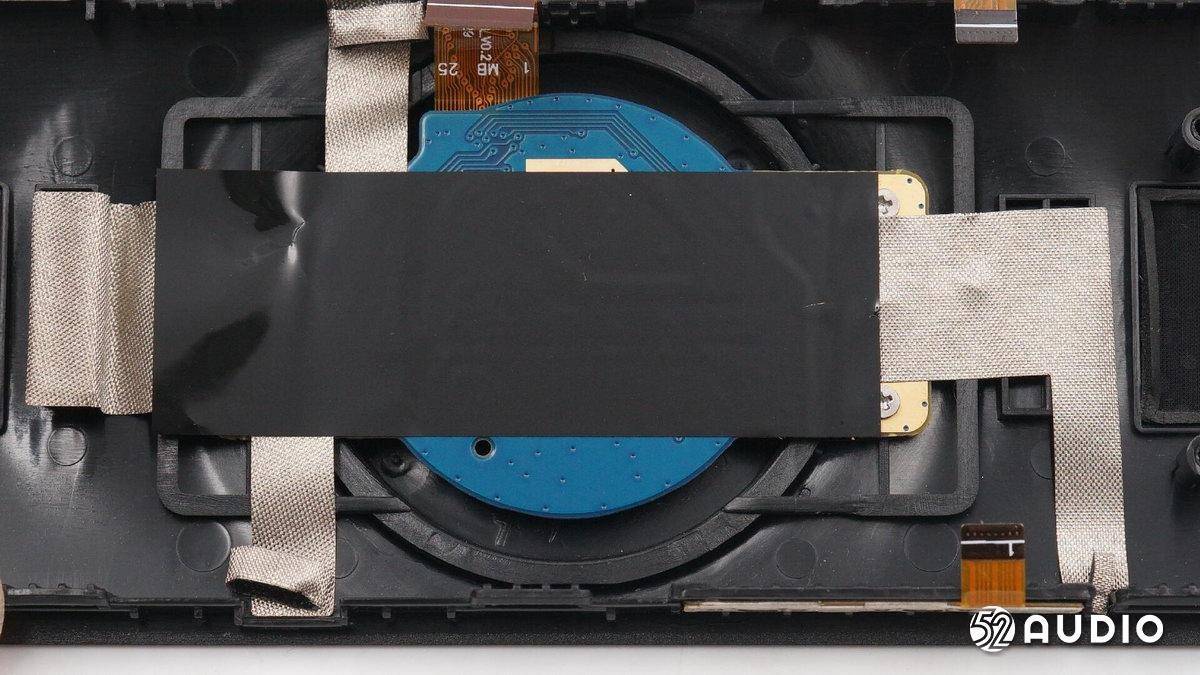

集成按键功能的pcb板使用电工胶带固定位置 。

文章图片

撕开电工胶带可看到PCB板背面 ， 干净整洁 。

文章图片

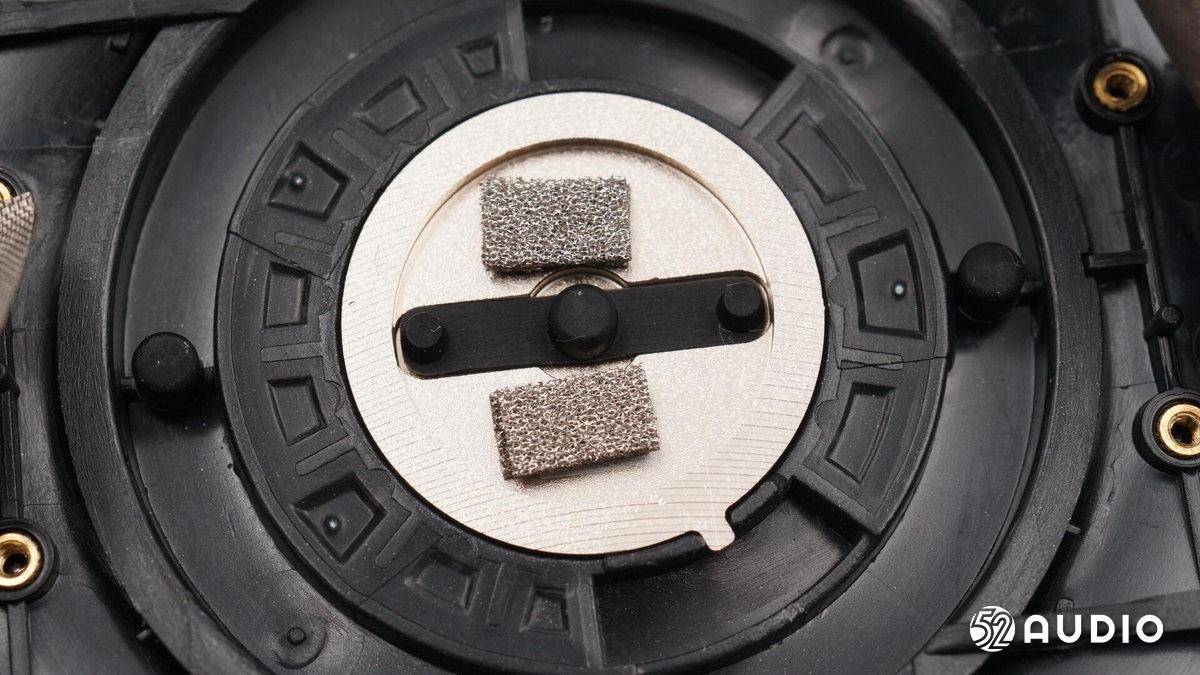

按键内部使用硅胶套件跟触点接触 ， 中间的按键设有导电海绵 。

文章图片

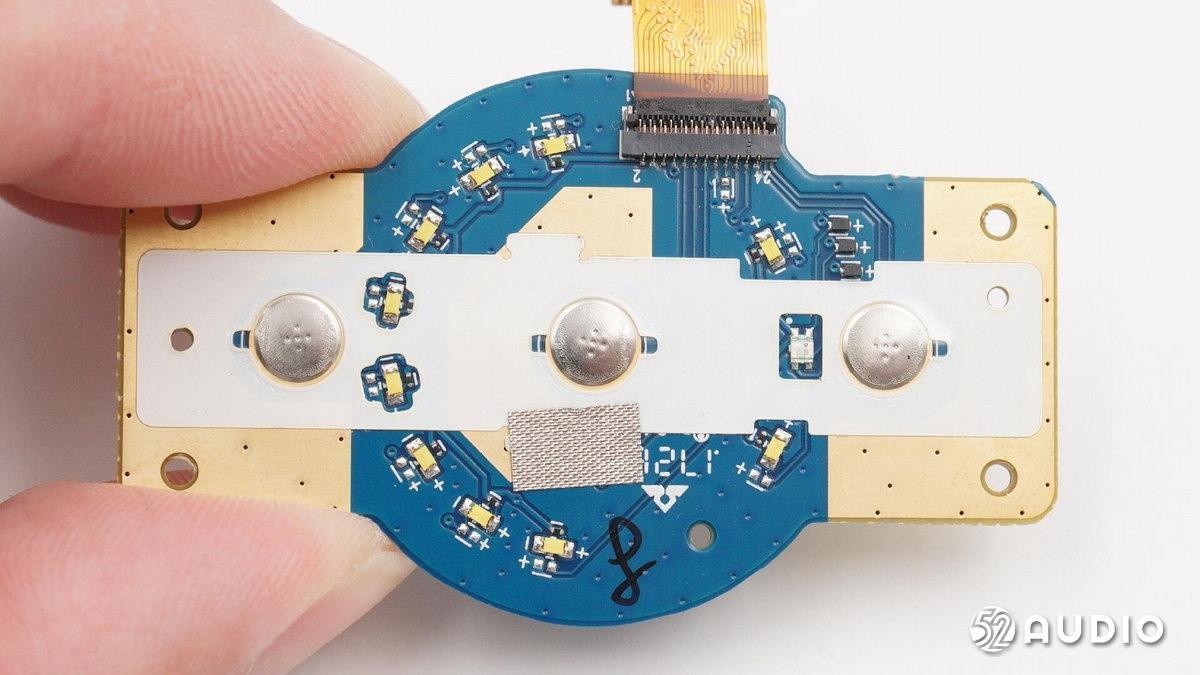

PCB板上 ， 集成了三颗微动按键 ， 11颗（8+3）LED指示灯 。

文章图片

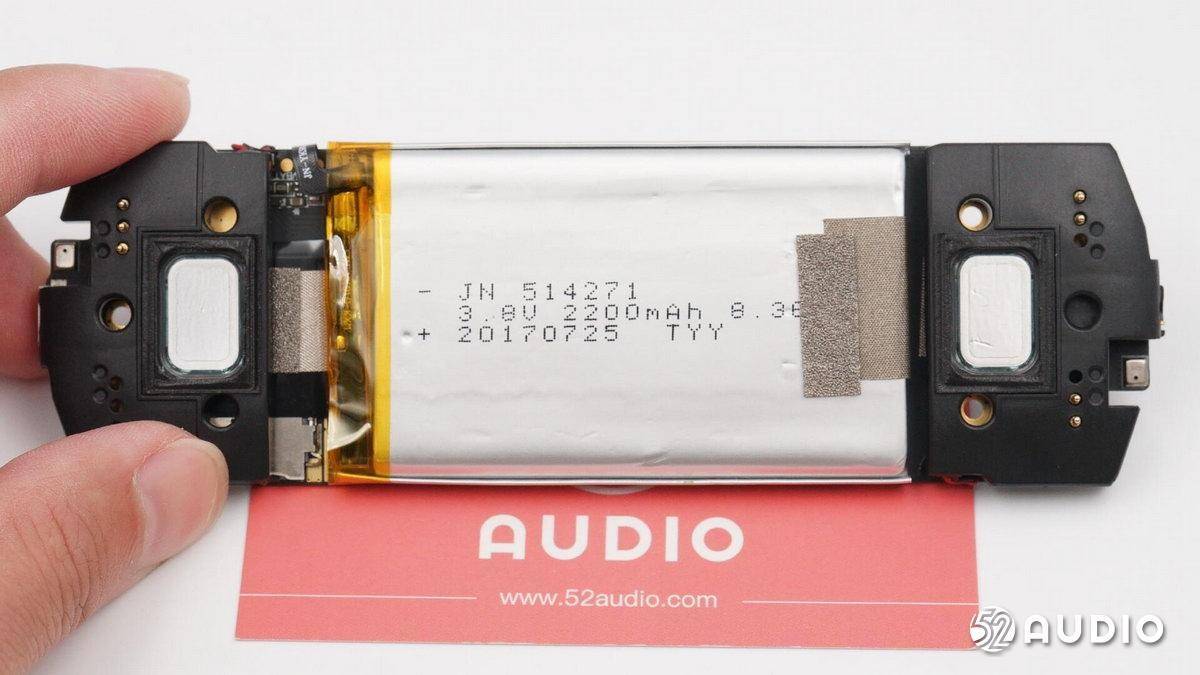

电池与主电路板一览 。

文章图片

连接天线的触点 。

文章图片

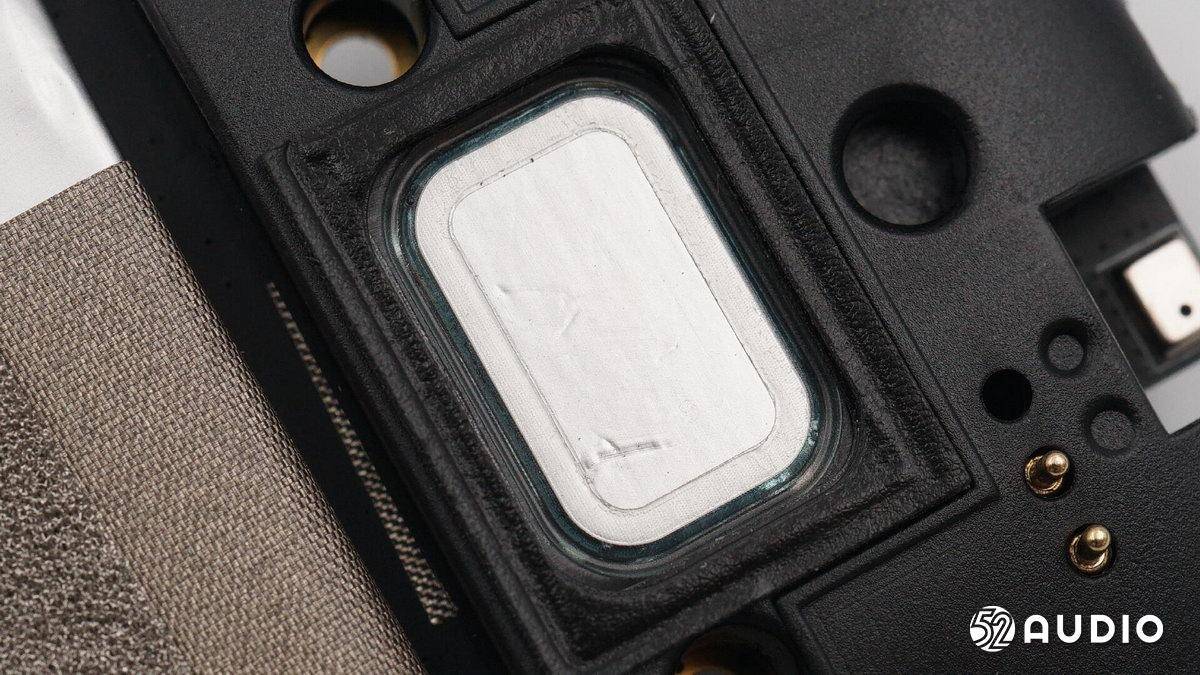

扬声器单元 。

文章图片

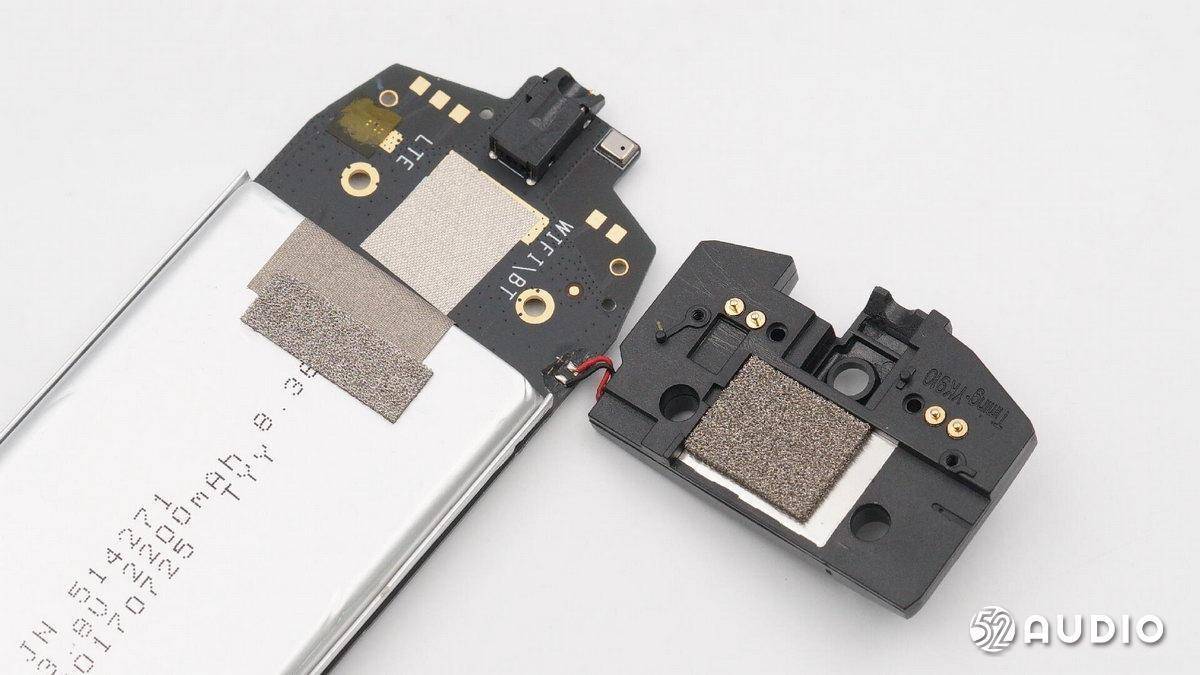

分离主板与扬声器组件 。

文章图片

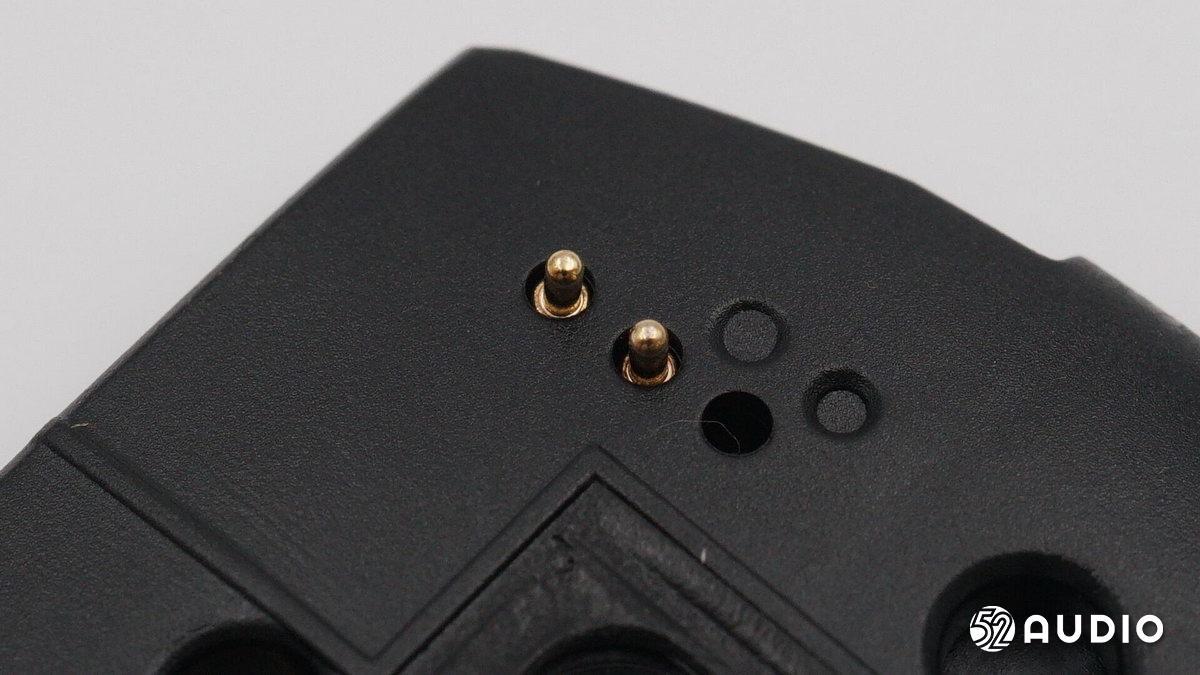

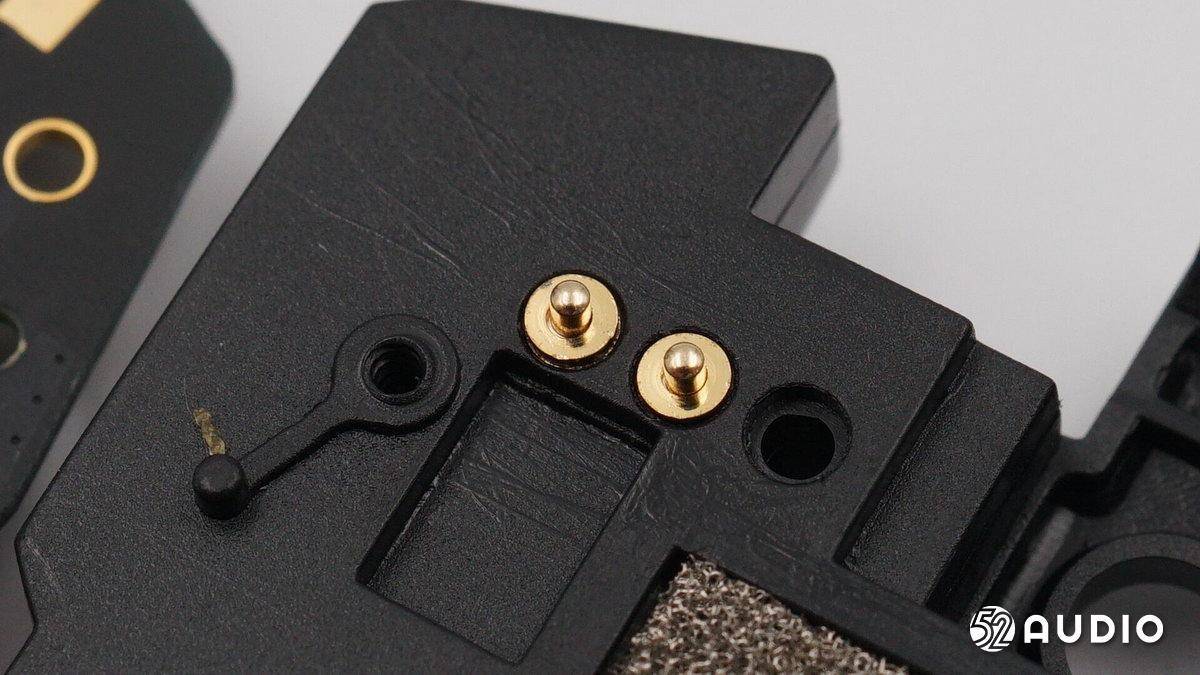

pogo pin连接器 。 无线信号天线通过它与主板连接 。

文章图片

3.5耳机孔母座特写 。

文章图片

主板上WIFI/BT天线的连接点 。

文章图片

主板上LTE天线连接点 。

文章图片

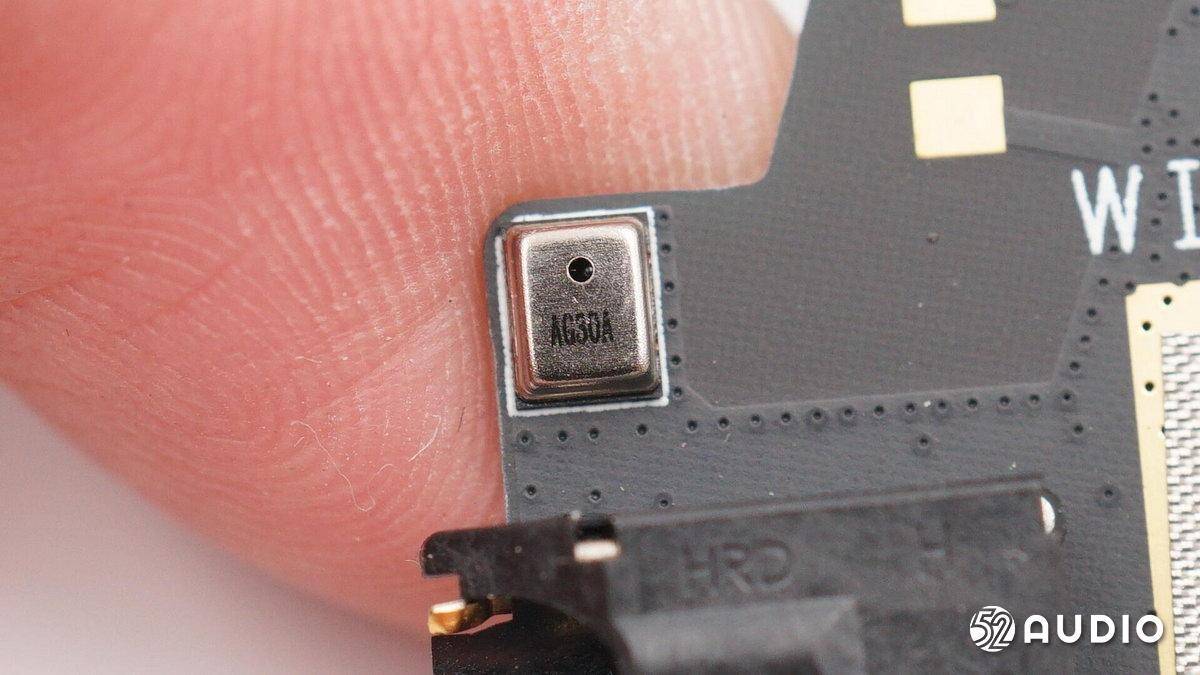

镭雕“AG30A”MEMS麦克风 ， 用于拾音功能 。

文章图片

主板后盖板拆卸一览 。

文章图片

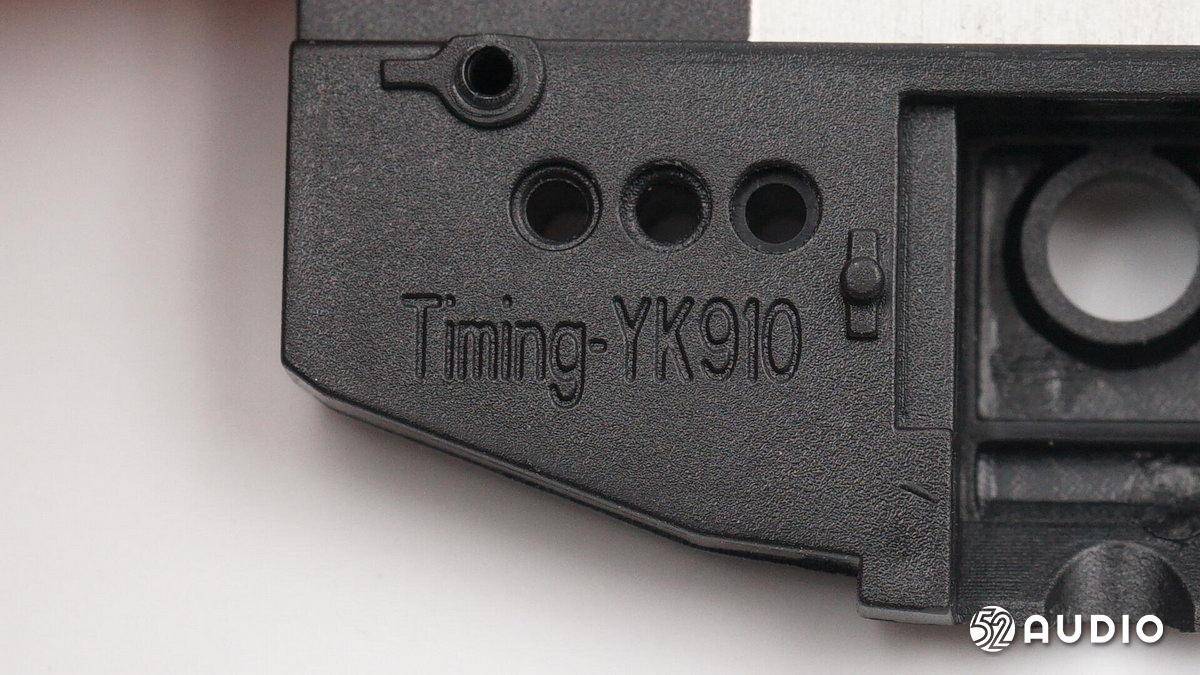

苏州特铭精密型号Timing-YK910的精密注塑件 。
