射频信号放大器外围的滤波组件3 。

文章图片

AWINIC艾为电子AW3216是高集成 ， 开关型 ， 高效率 ， 大电流 ， 锂离子电池充电管理控制芯片 。 集成1.35MHz同步降压PWM控制器和功率MOSFET ， 有效降低了功率损耗 。

文章图片

AWINIC艾为电子AW3216DNR详细资料 。

文章图片

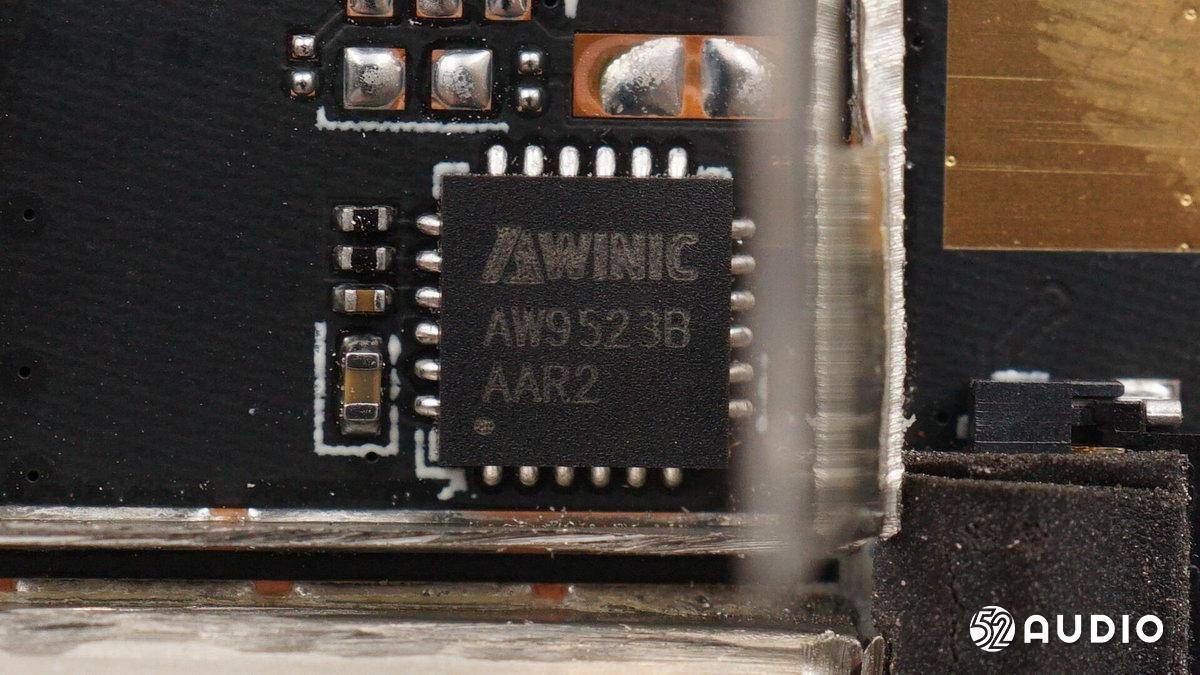

AWINIC艾为电子AWINCAW9523B是一款16路LED12C接口驱动器 。

文章图片

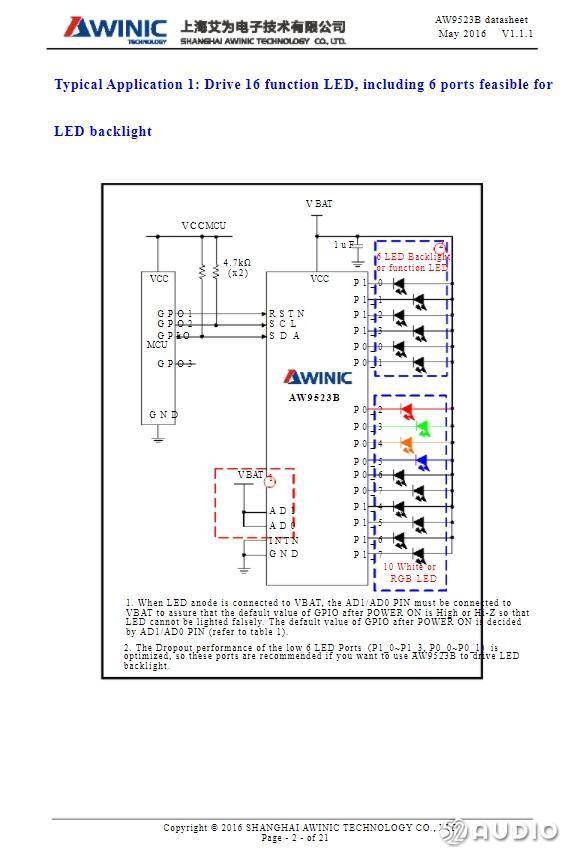

AWINCAW9523B详细资料 。

文章图片

丝印“xE4ZDQ”的滤波器 。

文章图片

VANCHIP VC5345手机IC功放芯片 。

文章图片

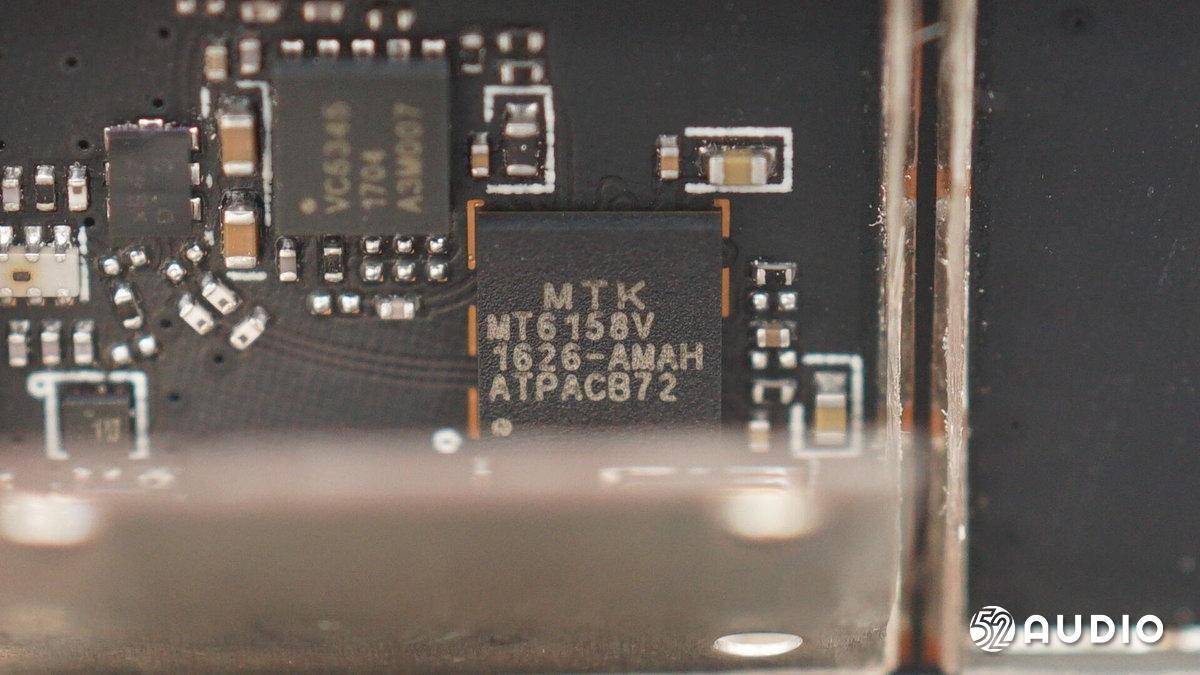

金属保护罩下的 联发科MT6158是40 nm CMOS单片多波段射频收发器 。 它完全符合CDMA20001xRTT/EV-DO的3GPP2规范 。 支持所有关键的全球频带分配以及接收分集 。 射频收发器功能完全集成 。

文章图片

MEDIATEK联发科MT6328是为2G / 3G / 4G手机和智能移动设备做优化的电源管理系统芯片 ， 包含5个降压转换器和28个针对特定2G / 3G / 4G智能手机子系统优化的LDO 。MT6328采用SPI接口和2个SRCLKEN控制引脚来控制降压转换器 ， LDO和各种驱动器; 它为BB提供了增强的安全控制和握手协议 。MT6328采用205引脚VFBGA封装 。工作温度范围为-40至+65C 。

文章图片

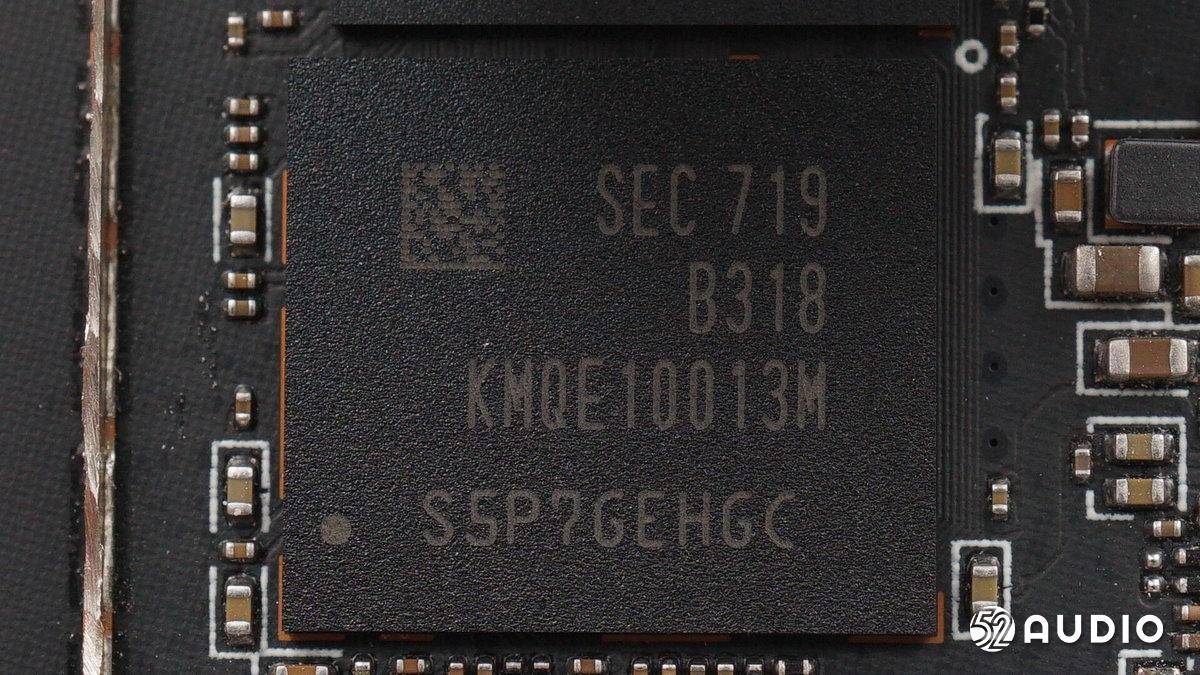

三星的KMQE10013M是一种多芯片封装存储器 ， 它结合了16GB e.MMC和16GB（8Gb*2）DDP LPDDR3SDRAM 。 KMQE10013M适用于移动通信系统的数据存储 ， 不仅可以减少安装面积 ， 而且可以降低功耗 。

文章图片

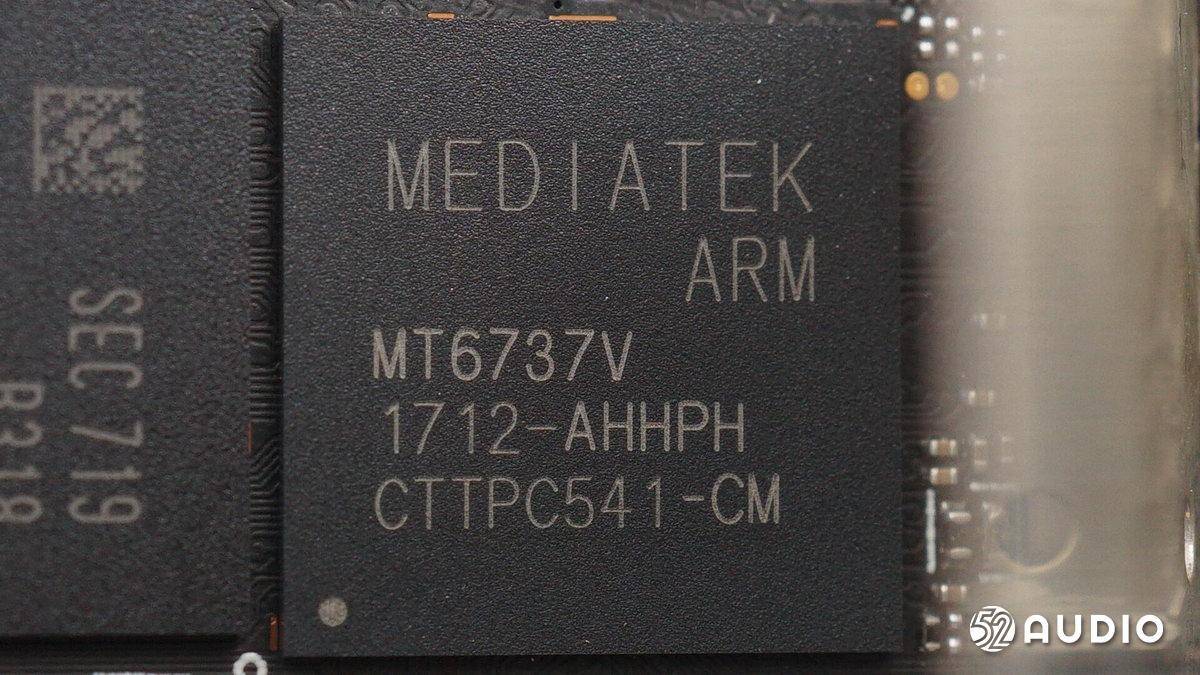

联发科MT6737V为MT6736V在取消掉Mali-T720显示元件后的定制芯片 。 MT6737V搭载Cortex-A53的四核心64位处理器(MT6737T的最高主频1.5GHz) ， 支持WLAN ， 蓝牙 ， GPS以及网络GSM ， UMTS ， GPRS ， HSPA， HSUPA ， TD-SCDMA ， EVDO和LTE cat 4 。

文章图片

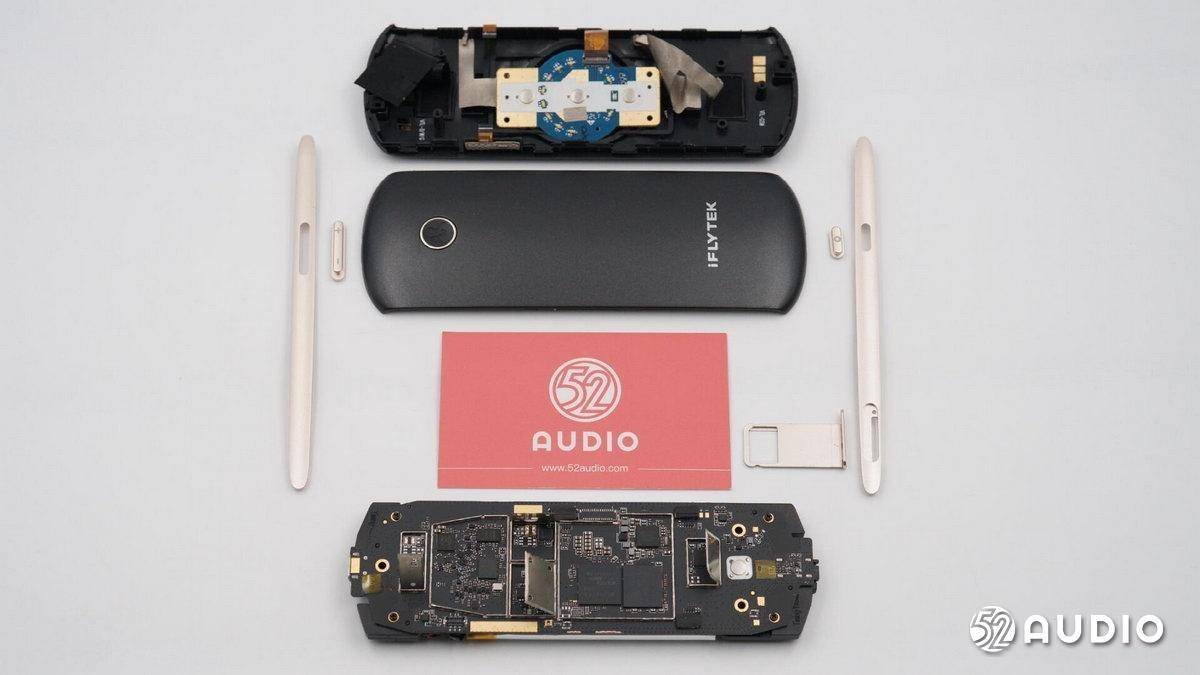

科大讯飞翻译器拆卸全家福 。
三、我爱音频网总结
科大讯飞翻译器作为公司的第一款问世的翻译器 。 外观上使用了类似智能遥控器的设计 ， 产品正面做水波纹设计让产品给人带来良好的视觉体验 。
内电路方面科大讯飞翻译器的芯片直接采用了在当时智能手机上很火热的发科MT6736V定制版 ， 可以说搭载这颗芯片的翻译机就是 一台不带屏幕的智能手机 。 整机堆砌智能手机才有的元器件 ， 四核64位处理器 ， 确实能够满足官方追求的“稳定 ， 快速”的要求 。
机器本身能使用sim卡的设计配置语音拨号人工翻译的按钮 ， 以及背后的SOS急救按钮 ， 无处不体现科大讯飞进入翻译笔市场的决心 ， 可以说这款产品在众多产商还在探索翻译笔如何设计的时候给出了一份优秀的答案 。
