文章图片

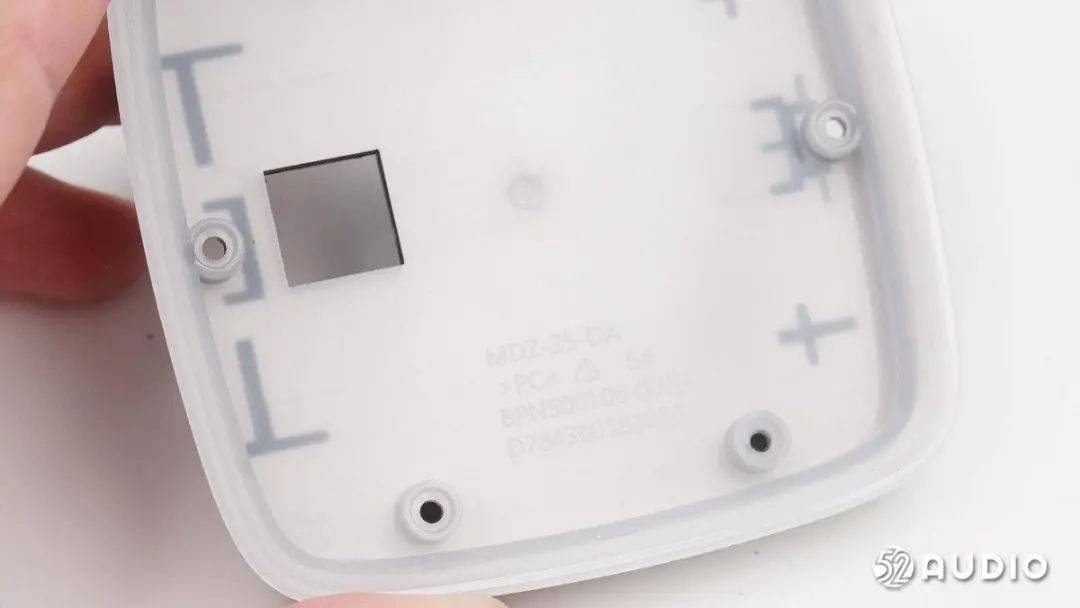

上盖板拆卸特写 ， 印有产品型号：MDZ-25-DA；材质：PC 。

文章图片

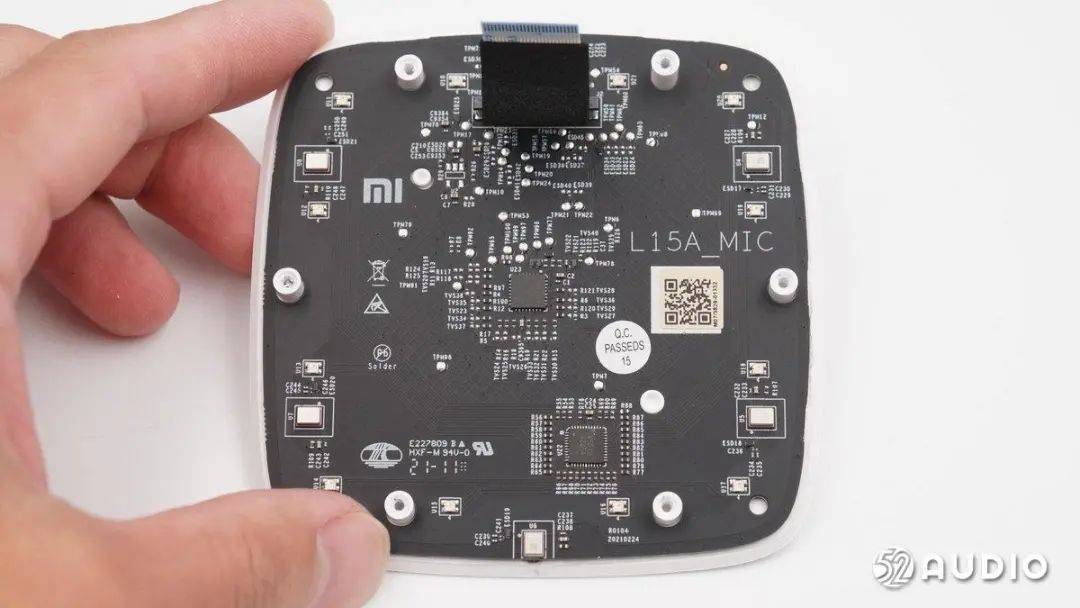

上盖板背部电路板一览 ， 印有小米logo ， 集成度高 。

文章图片

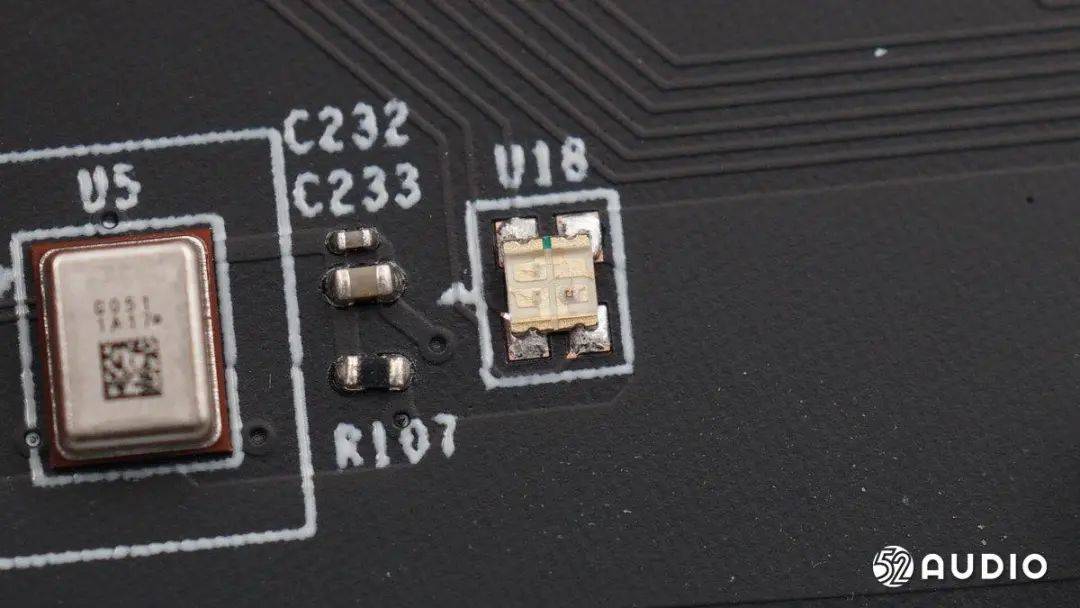

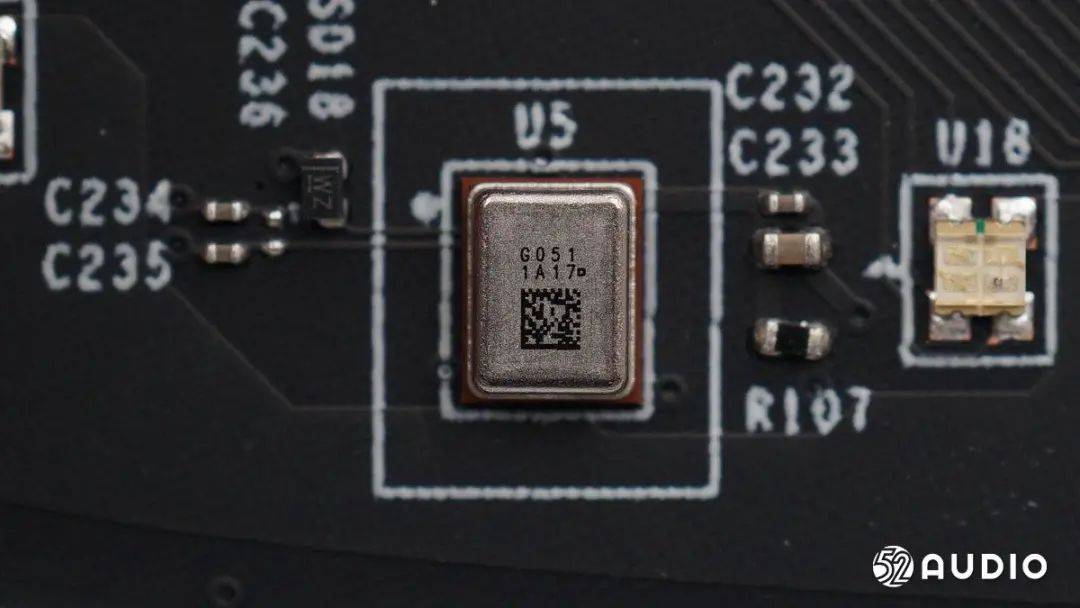

镭雕G051 1A17 MEMS麦克风特写 ， 共六颗 ， 用于远场拾音

文章图片

RGB LED指示灯特写 ， 共12颗 ， 用于灯效显示 。

文章图片

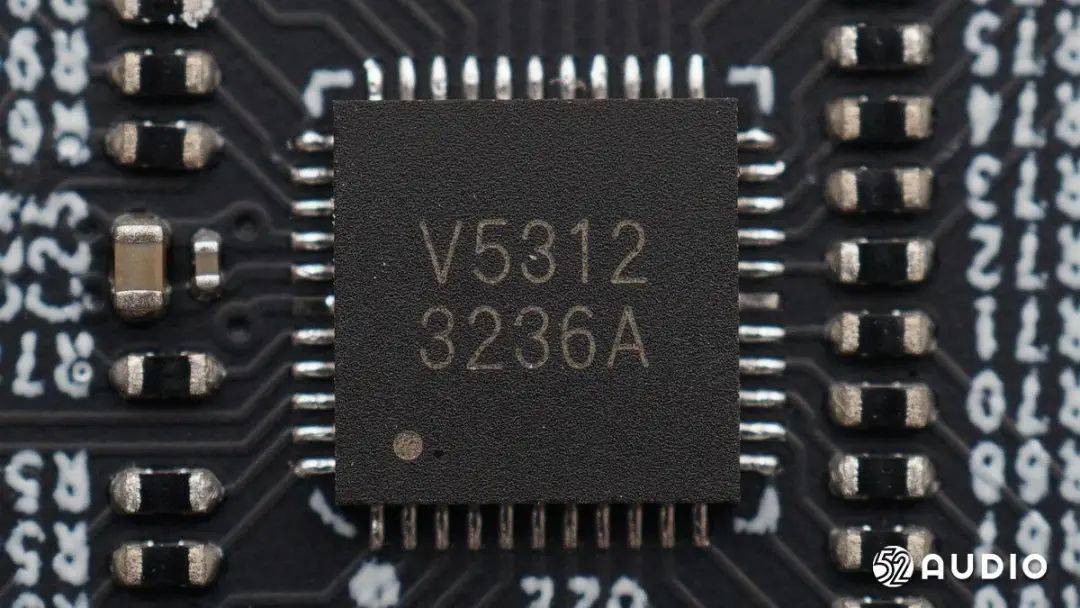

芯城 ISSI 3236A 36路LED驱动器 。 由36个恒流通道组成 ， 每个通道都有独立的PWM控制 ， 用于驱动LED数码管 。

文章图片

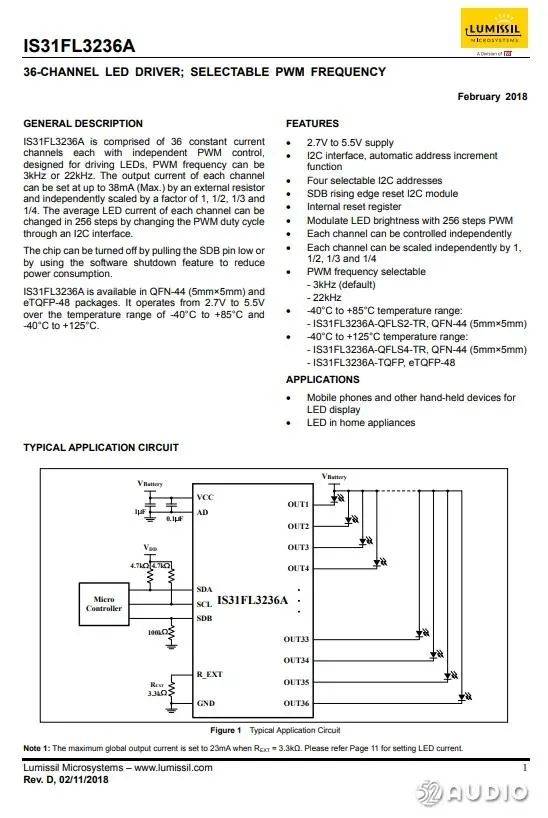

芯城 ISSI 3236A 芯片 详细资料 。

文章图片

TI德州仪器的“MSP430”电容式触控感应混合信号微控制器 ， 具有 16 个触摸 IO（24 个传感器）、16KB FRAM、2KB SRAM、19 个 IO、10 位 ADC 的电容式触控 MCU 。 提供市面上最高集成度和自主性的电容式触控解决方案 ， 具有高可靠性和抗噪能力以及最低功耗 。 TI 的电容式触控技术支持在同一设计方案中同时使用自电容式和互电容式电极 ， 最大限度地提高了灵活性 。

文章图片

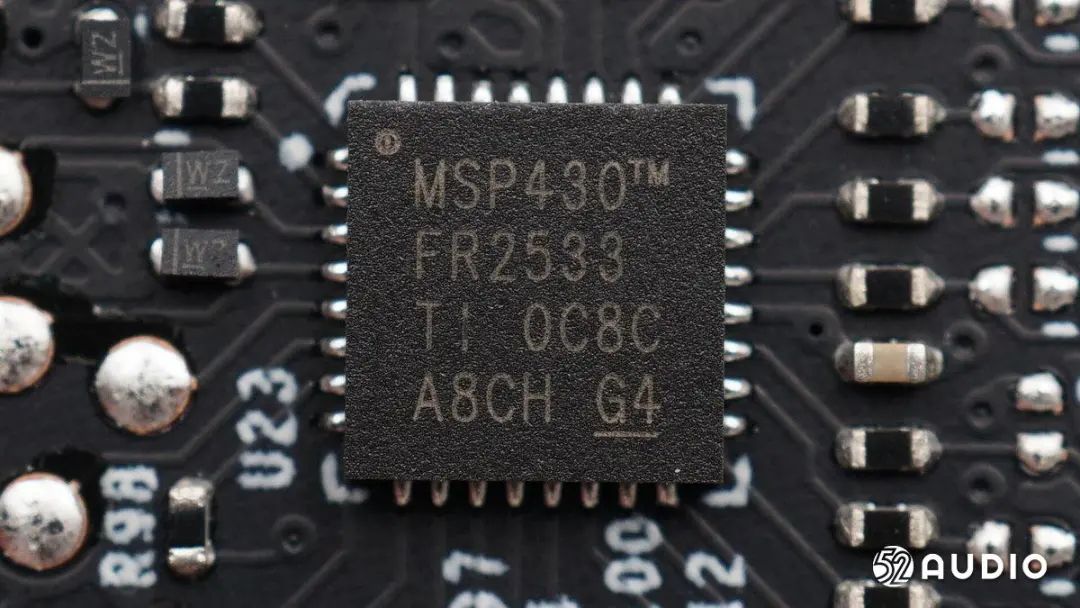

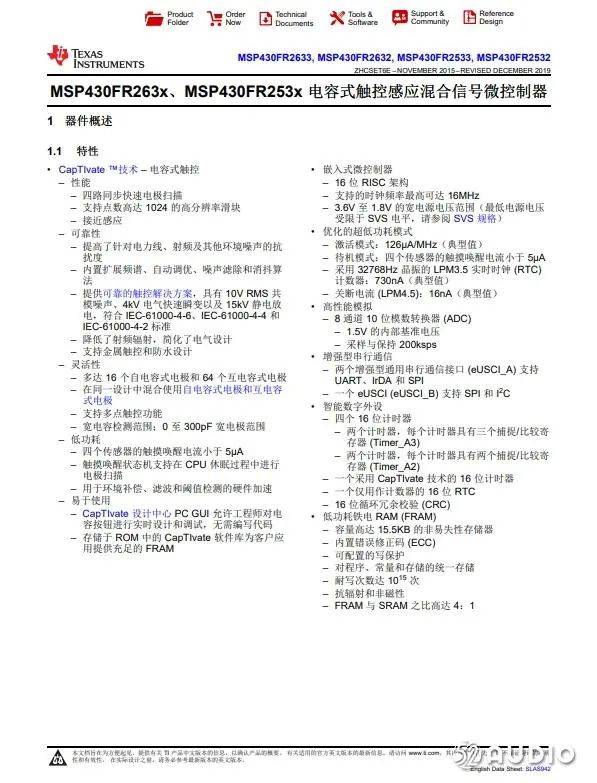

TI德州仪器MSP430 FR2533 详细资料 。

文章图片

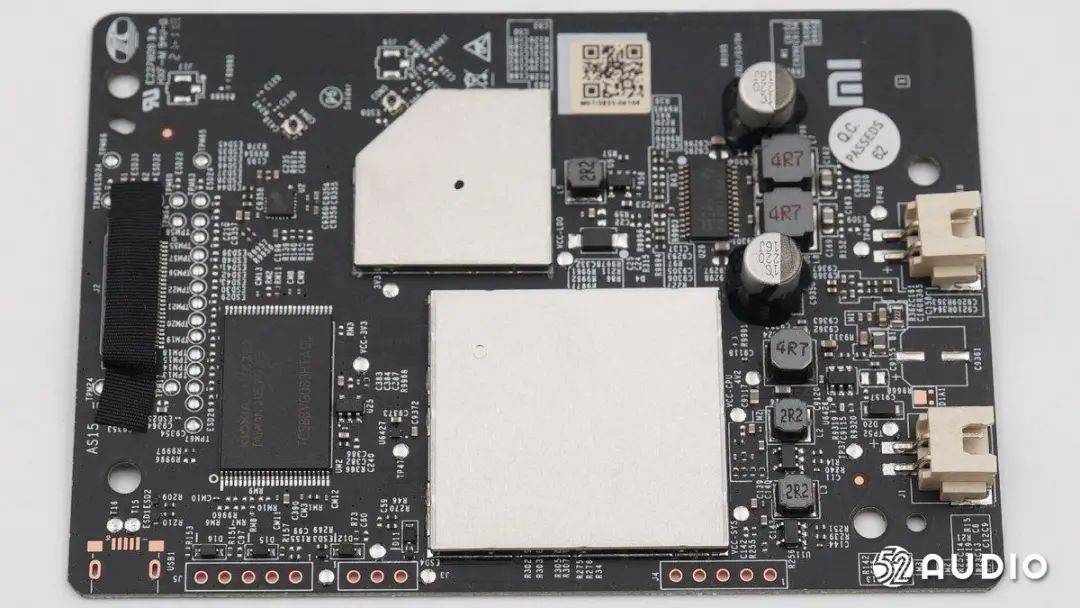

腔体单元旁电路板一览 ， 印有小米Logo ， 重要元件有屏蔽罩 ， 做工精细 ， 集成度高 ， 元件排布合理 。

文章图片

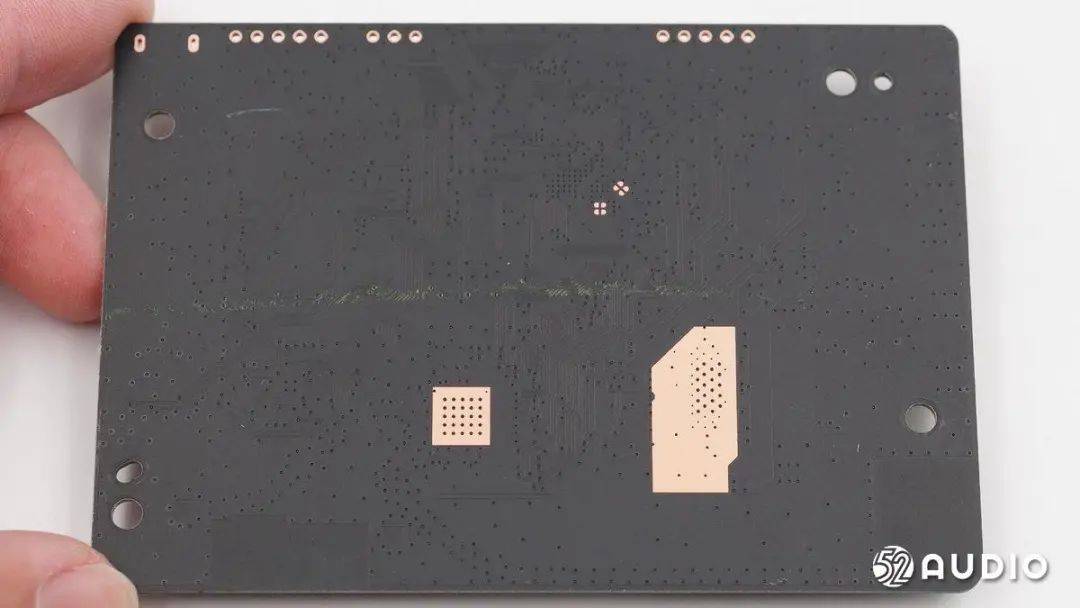

电路板背面对应芯片位置过孔露铜散热 。

文章图片

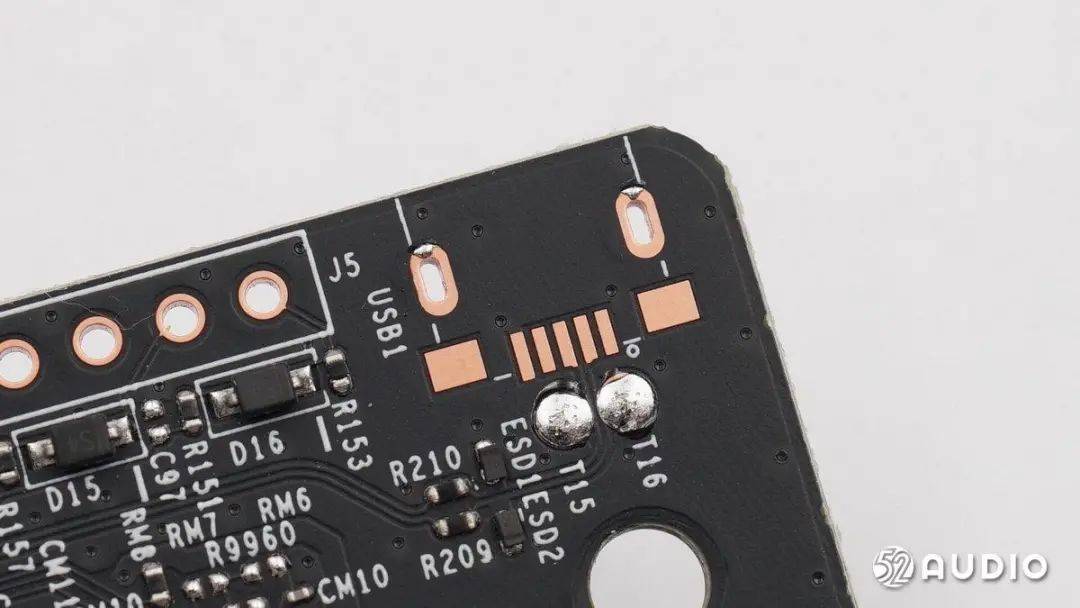

预留的MICRO USB接口特写 。

文章图片

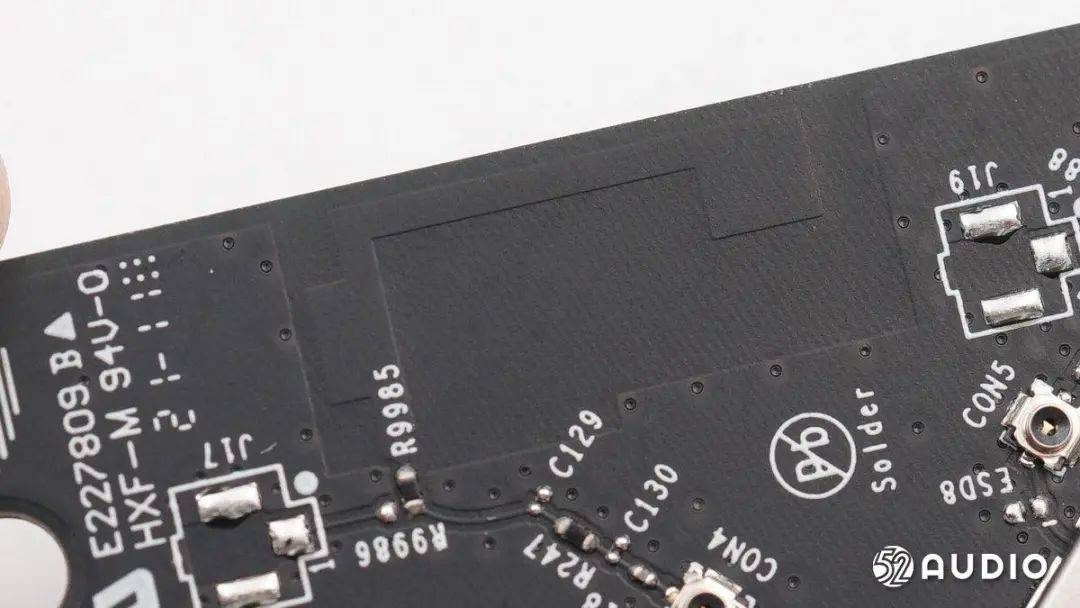

板载印刷WiFi天线 。

文章图片

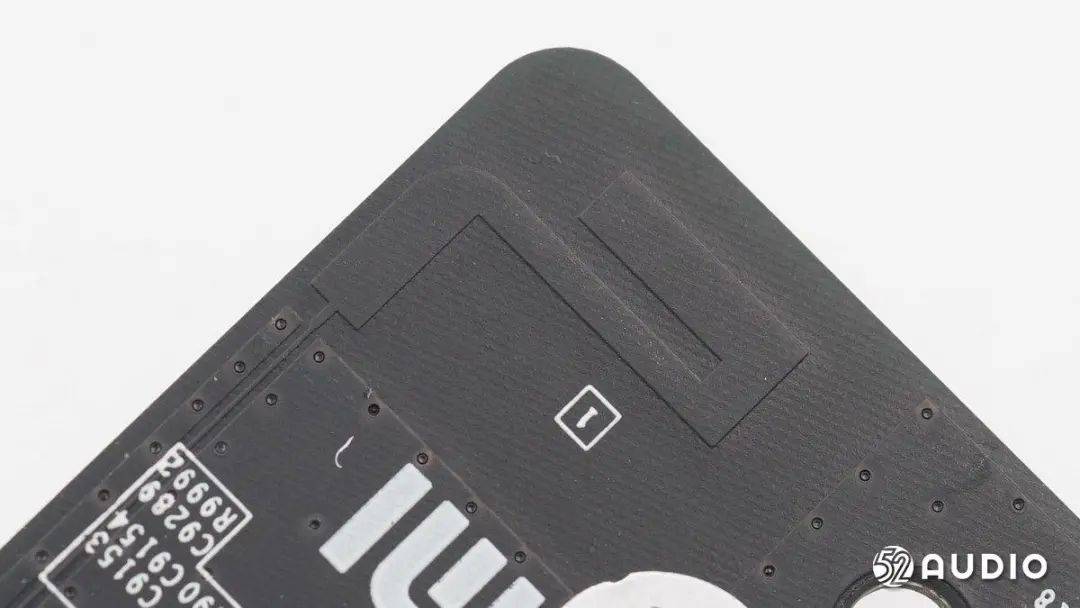

板载印刷蓝牙天线 。

文章图片

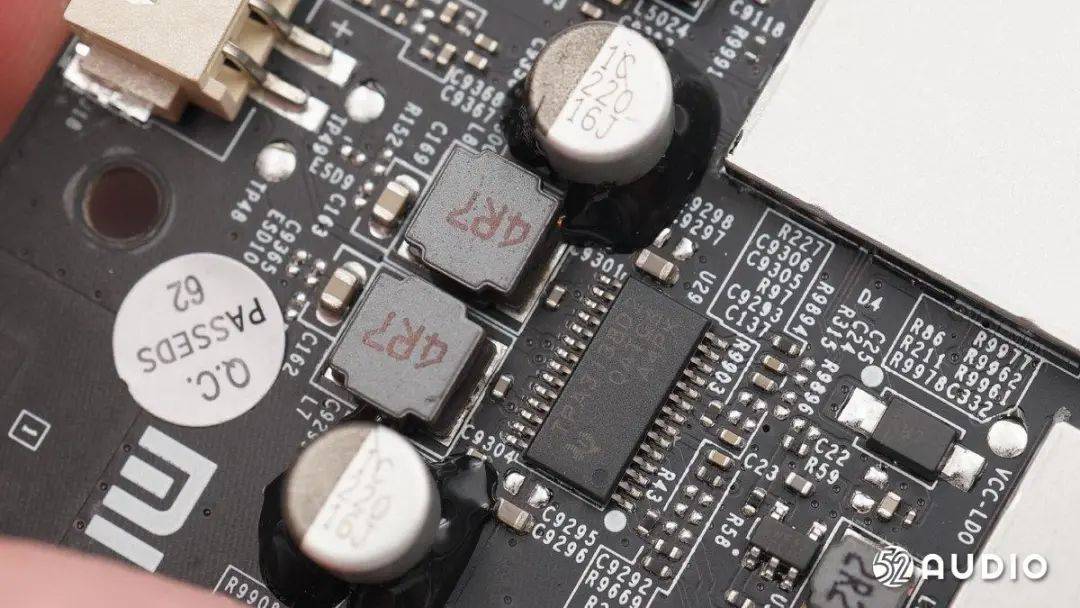

电解电容打胶加固 。

文章图片

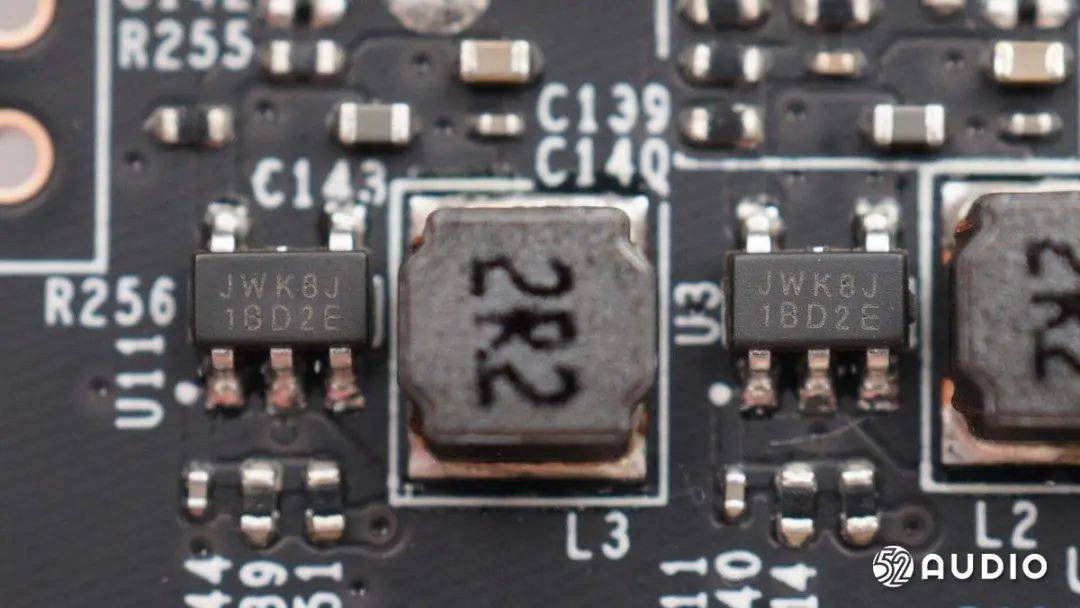

杰华特两颗丝印“JWK8J 1GD2E“的降压IC 。

文章图片

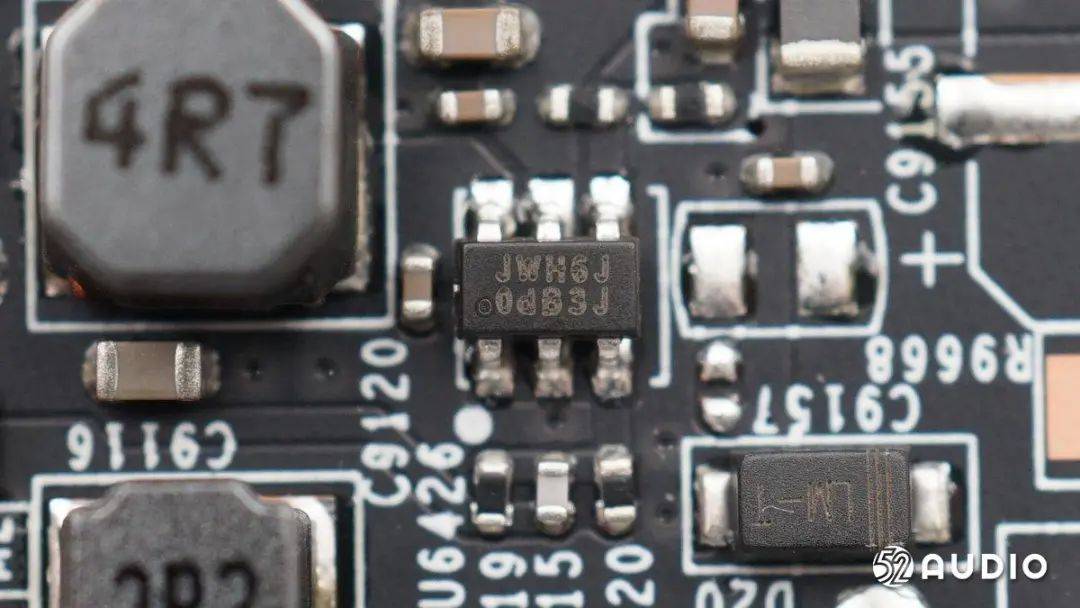

杰华特丝印“JWH6J 0dB3J”的降压IC 。

文章图片

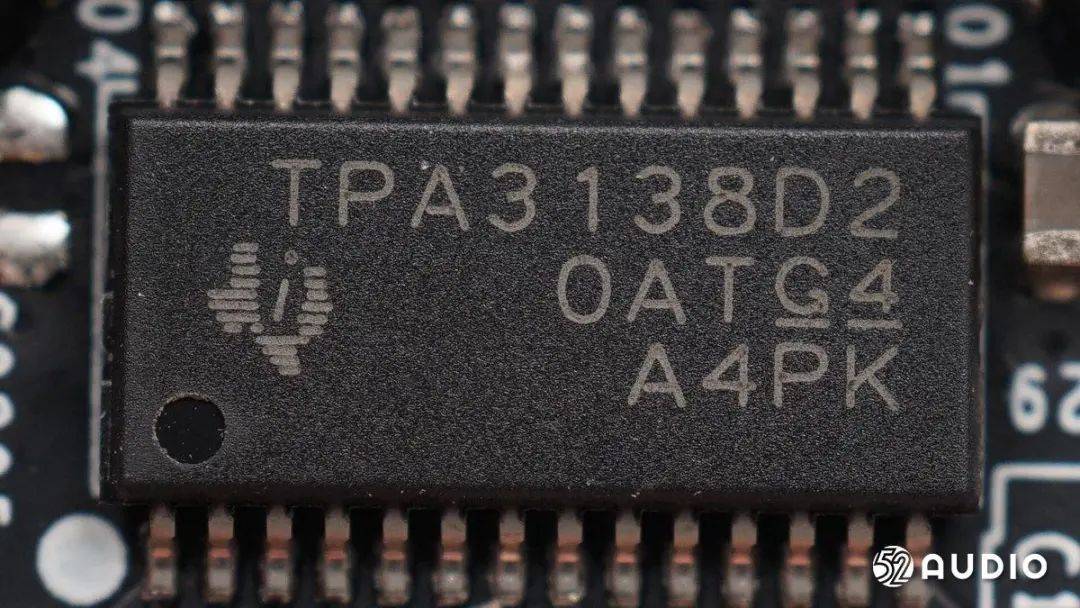

TI德州仪器 TPA3138D2 D类立体声音频放大器IC ， 支持3.5V至14.4V电压工作范围 。 采用单声道输出 ， 1SPW模式下空闲电流仅为20mA（12V） ， 适用于便携式产品 。

文章图片

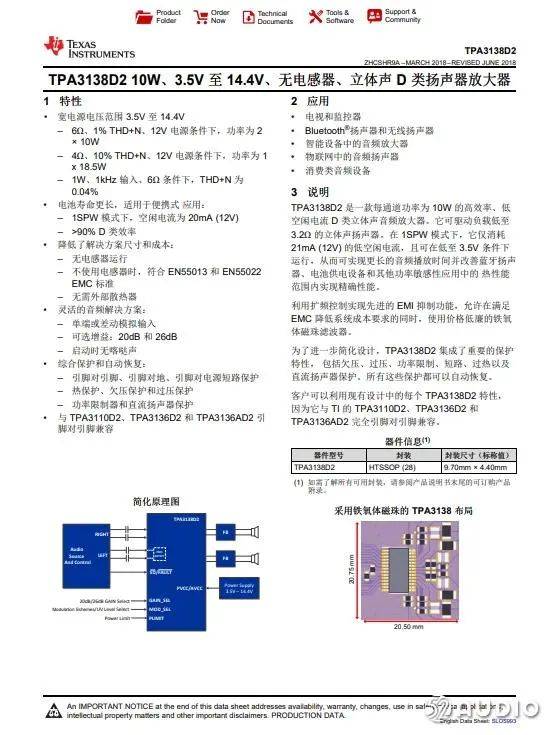

TI德州仪器TPA3138D2详细资料 。
