文章图片

丝印”JWF5J 1BC1R“的IC

文章图片

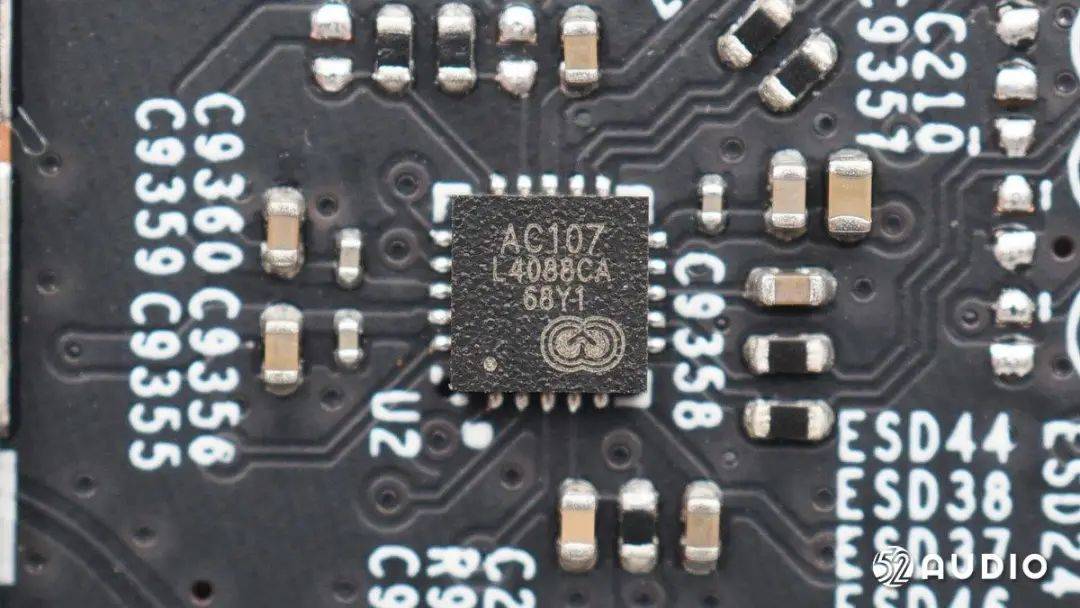

芯智汇 X-power AC107 具备103dB动态范围 ， 高性能、低功耗的双路ADC芯片 。

文章图片

芯智汇 X-power AC107 详细资料 。

文章图片

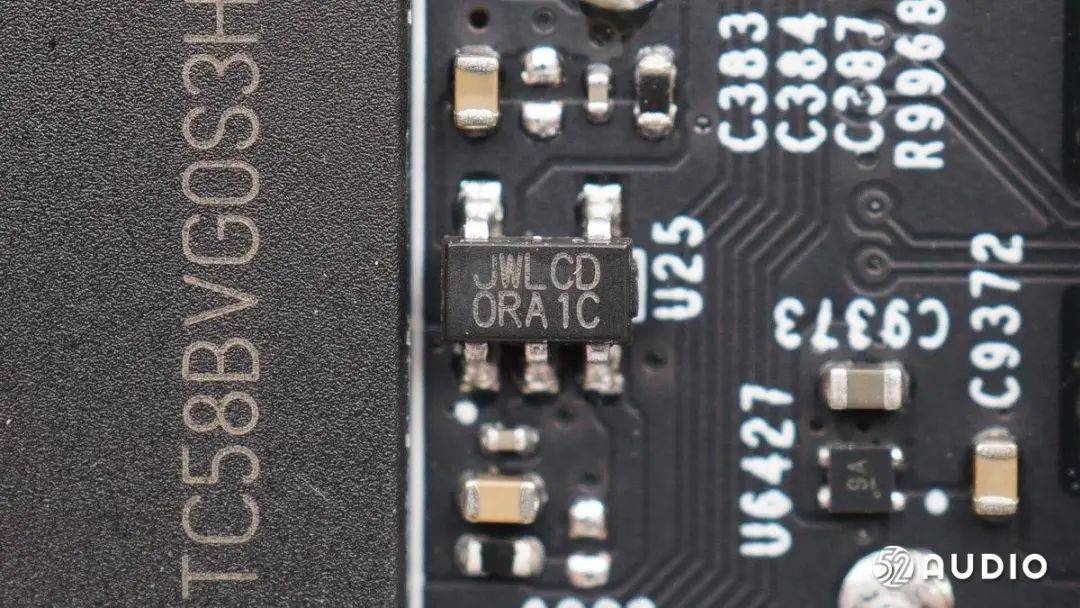

丝印“JWLCD ORA1C”的IC

文章图片

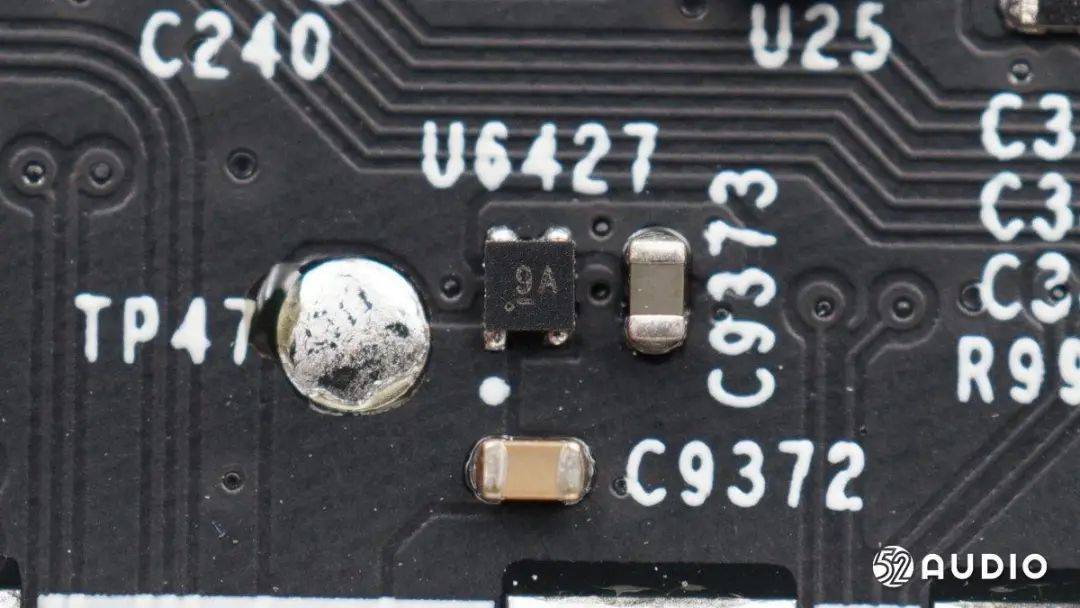

丝印“9A”的稳压芯片 。

文章图片

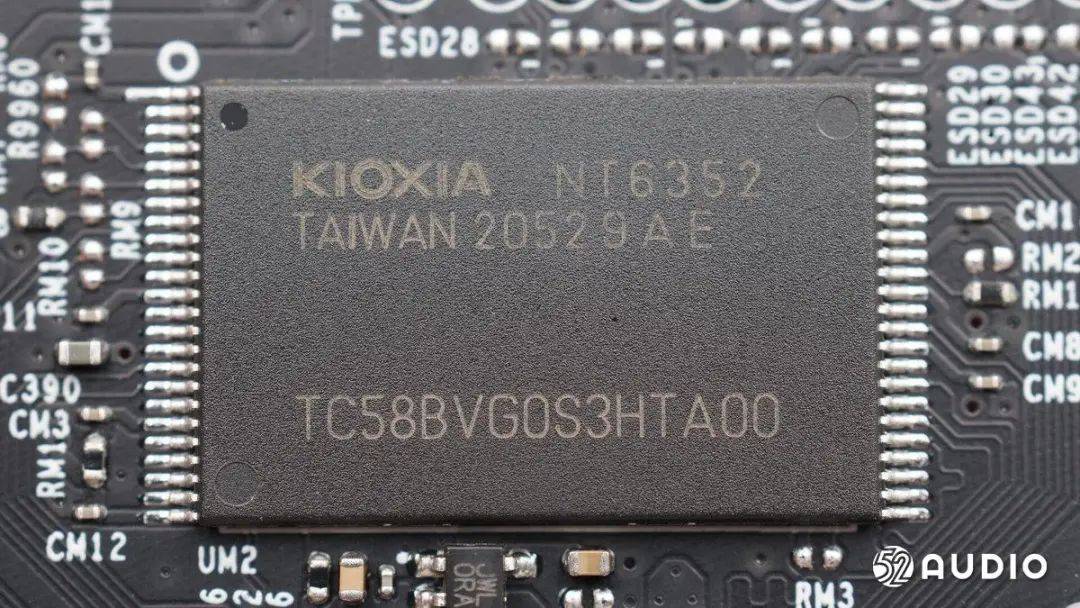

东芝TC58BVG0S3HTA00 NAND Flash ， 128MB容量 ， 用于储存固件信息 。

文章图片

屏蔽罩下方是瑞昱集成WIFI蓝牙芯片 。

文章图片

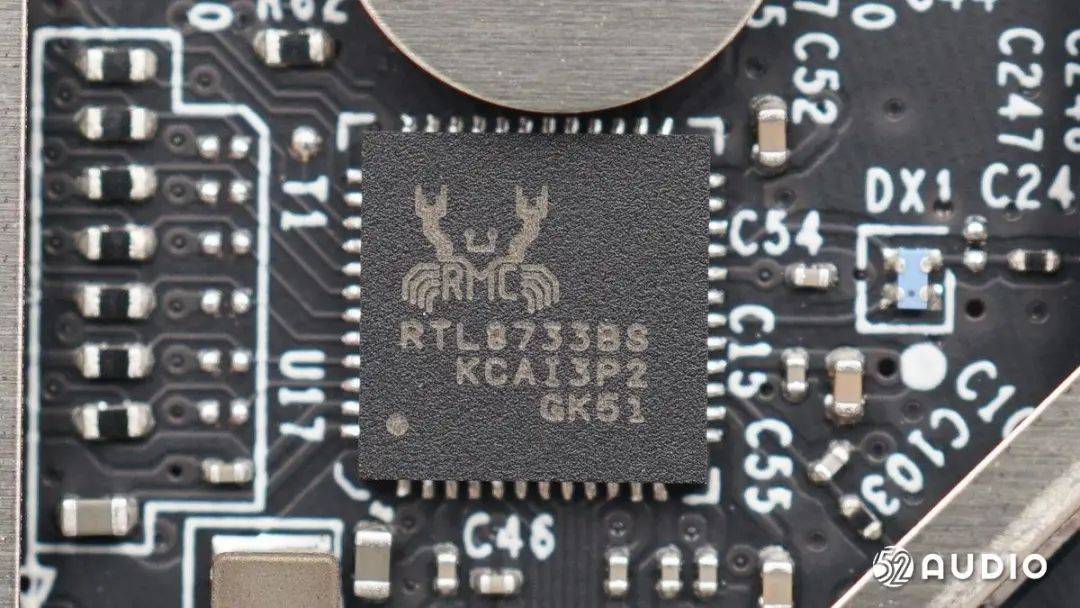

Realtek瑞昱 RTL8733BS WiFi和蓝牙Combo的单芯片解决方案 ， WiFi规格802.11abgn双频1T1R和蓝牙5.2 ， 是WiFi4 Combo网卡 。
芯片具备双频能力 ， 2.4G 频道负责 BT Mesh蓝牙组网的开启 ， 如蓝牙按钮、门铃等智能装备 ， 而5G WiFi分频则负责提供稳定的高速数据传输WiFi ， 畅享高速联网以及无损音质音乐的接收 。
蓝牙5.2其中LE Isochronous Channel ， 俗称LE Audio功能可提供多声道同时互传 ， 实现低延迟立体声及家庭剧院音响模式 。
据我爱音频网拆解了解到 ， 目前已有BULL公牛、AUKEY、雷柏、Anker、Haylou嘿喽、亚马逊、Anker、阿思翠、FIIL、JLab、小米、红米、QCY、东芝、绿联等众多知名品牌旗下产品采用瑞昱芯片的方案 。

文章图片

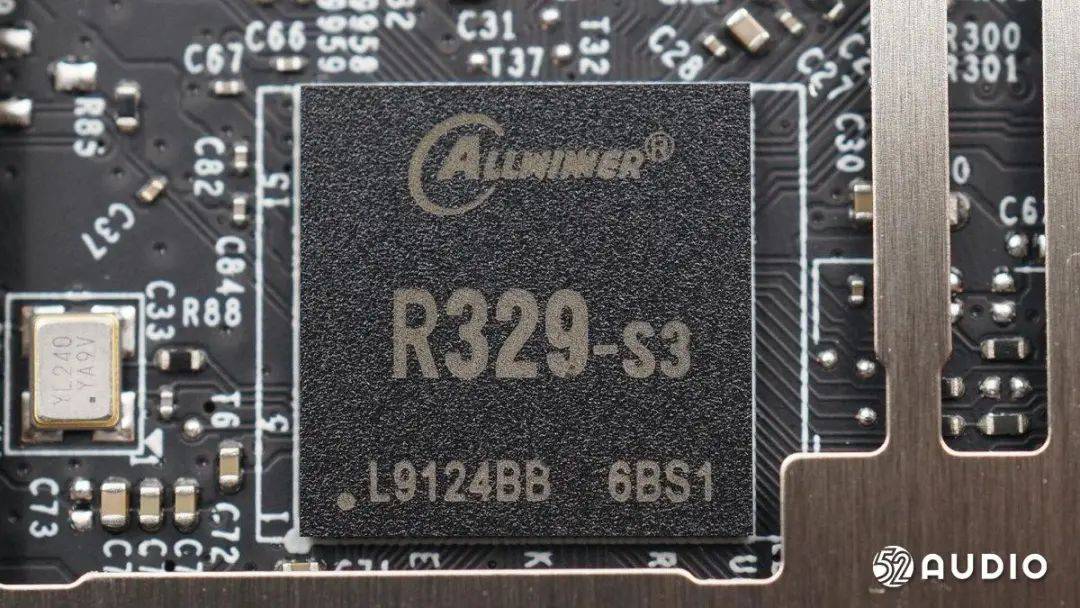

屏蔽罩下的Allwiner R329-S3 AI语音芯片 。

文章图片

【Allwiner全志R329芯片助力智能语音，小米AI音箱2拆解报告】Allwiner全志R329语音专用芯片 ， 内置双核A53 1.5GHz ， 28nm工艺 ， 带有专用AI语音运算单元：Zhouyi AIOU、HiFi4 DSP 两个运算单元 ， 为智能音箱提供高集成的的应用方案 。
据我爱音频网拆解了解到 ， 目前已有百度、京东、小米、魅族、网易、创维、索尼、天猫、腾讯等众多知名品牌旗下产品采用全志芯片的方案 。

文章图片

Allwinner R329详细资料图 。

文章图片

小米AI音箱2代 拆解全家福 。
三、我爱音频网总结
小米AI音箱2在外观上保留了上一代的简约设计 ， 同样采用了长方体的造型 ， 机身出音孔倒相式设计 ， 增加高频和低频的质量 ， 搭配内部导音锥结构 ， 实现360°浑厚音效 ， 底部充电孔更改为DC电源接口 ， 充电口位置转移到底部橡胶防滑垫内部 ， 更加安全 。
内部结构配置上主要分为顶部主板、中间腔体、底部导音锥和DC电源输入接口的设计 。
顶板主板设置有一颗IS31FL3236A的LED驱动器 ， 提供绚丽色彩 。 配备6颗镭雕“G051 1A17”MEMS麦克风组成360度拾音阵列 ， 有效提高拾音效率 。 TI德州仪器的“MSP430”电容式触控感应混合信号微控制器为市面是灵活性极高的芯片 。
