文/家居杂坛

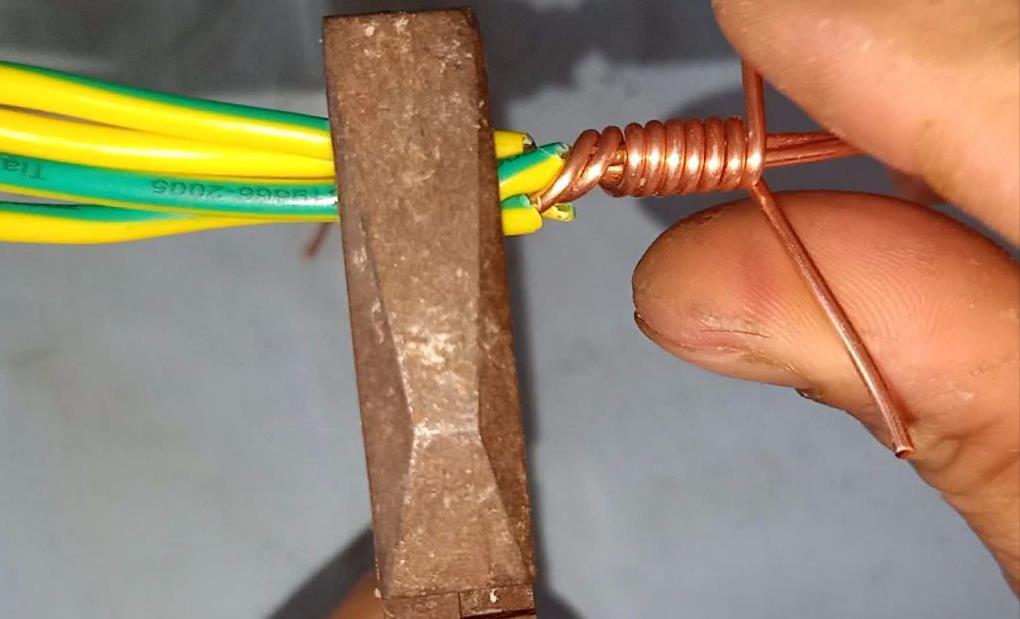

家庭装修 ， 一般都要对原有的电路进行改造 。 这个对原有的电路进行改造包含几个方面的内容 。 例如室内回路的划分 ， 然后是室内线管的布置以及穿线 ， 还有就是室内配电箱开关的配置 ， 最后就是室内各个位置的接线 。 其实这里的接线主要是包含了两个部分：第一个部分就是室内配电箱内的接线 ， 第二个部分就是各个插座开关底盒内连接线的接线 。 而对于这些接线 ， 大家确实要重视 ， 因为后期很多问题的发生都是接线不规范造成的 。 所以下面家居杂坛就来给大家解答这两部分接线的问题 。

（一）：室内配电箱如何接线？
室内配电箱是电源的接入和分配的一个最重要的位置 。 而这里的接线一般就是与室内配电箱内各个开关进行接线 。 像室内配电箱内的常见开关 ， 就是空气开关和漏电保护开关 。 而对于这些部位的接线 ， 个人给大家推荐以下四点 ， 大家可以按照这四点去进行操作 。

①、进线的连接 。 进线是安装在室内配电箱内的总开关的上口 。 如果我们室内配电箱的总开关是选择的空气开关 ， 那么一般就是采取左零右火的连接方式 ， 当然要看开关接线端子上的具体标识 。 例如火线接在L端子上 ， 零线接在N端子上 。 这样与室外的进线进行连接 。 此外 ， 零线接到零排上 ， 地线接到地排上 。
②、总开关的出线的连接 ， 以及分开关的进线的接线 。 其实对于总开关的出线和各个分开关的进线 ， 一般我们在购买配电箱的时候 ， 已经做好了连接 。 如果没有连接 ， 那么个人建议大家可以买连接排来进行连接 。 或者是用分线进行连接 。 总开关的火线接在总开关的下口L接线端子上 ， 然后接到分开观上口；零线同样也是如此 。 这样 ， 我们配电箱内所有开关的连接线就接完了 。

③、配电箱内空气开关的接线 。 像我们那配电箱内 ， 有的是安装的空气开关 。 常见的有1P的空气开关 ， 还有两2的空气开关 。 无论是哪一种开关 ， 我们在接线的时候 ， 火线一定要接在空气开关的L接线端子上 。 大家可以仔细看一看 ， 接线端子旁边都有一个字母 。 然后如果是1P的空气开关 ， 零线要接到零排上 ， 如果是2P的空气开关的零线要接在空气开关下口 ， 与火线挨着的另外一个接线端子上 。 另外就是地线要接到地排上 。
④、配电箱内漏电保护开关的接线 。 室内配电箱内的漏电保护开关还是比较多的 。 像我们家庭中的插座 ， 基本上都是安装的漏电保护开关 。 漏电保护开关的接线必须按照开关的要求去接线 。 也就是我们要看漏电保护开关出线端所做的标识 ， 其中标有字母L的 ， 我们就接室内的火线 ， 也就是黄绿红中的一种；如果标有字母N的要接零线 ， 也就是淡蓝色的线 。 对于地线同样也要接到地排上 。
