手表内部主板一览 。

文章图片

手表按键内部特写 。

文章图片

用于连接天线的金属片（左） ， 接地（右）特写 。

文章图片

另一个接地的金属片特写 ， 与前两个规格一致 。

文章图片

拆下固定排线的塑料垫片 。

文章图片

手表底部的元件用排线通过主板上的开孔到主板正面和主板连接 。

文章图片

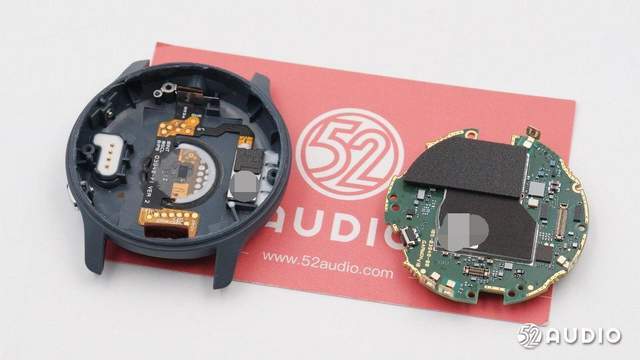

手表主板与壳体分离一览 。

文章图片

主板表面重要部件用金属包围 ， 上方有金属罩和导电布 。

文章图片

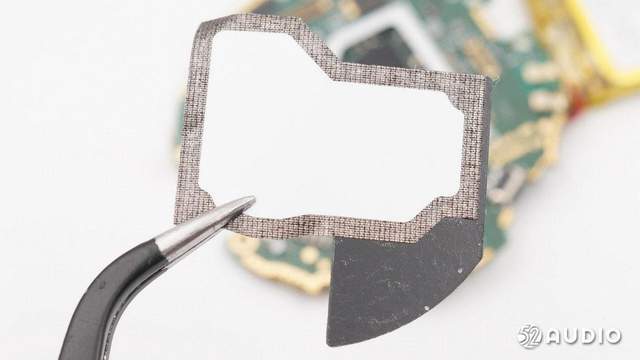

拆下覆盖在屏蔽框上的导电胶带 。

文章图片

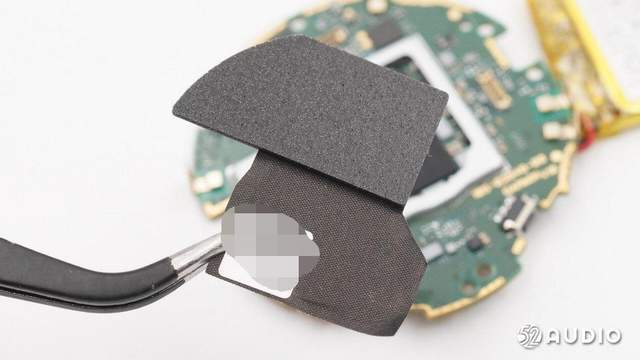

保护盖背面一览 ， 四周可有看到导电布 。

文章图片

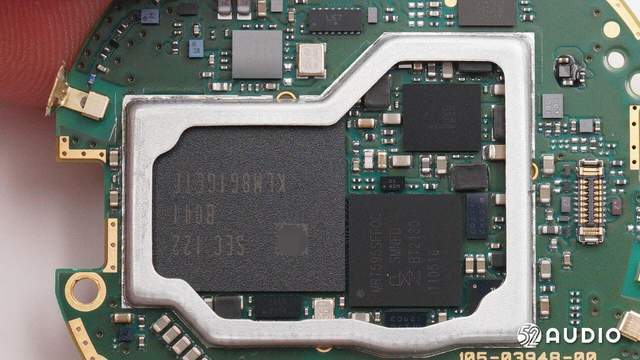

屏蔽罩下面的内部结构一览 。

文章图片

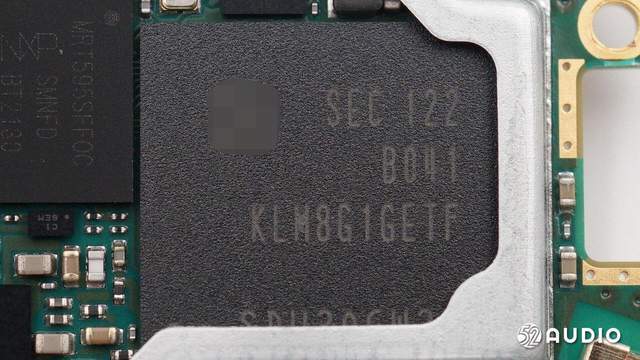

Samsung三星型号KLM8G1GETF-B041 EMMC存储器 ， 容量8GB 。

文章图片

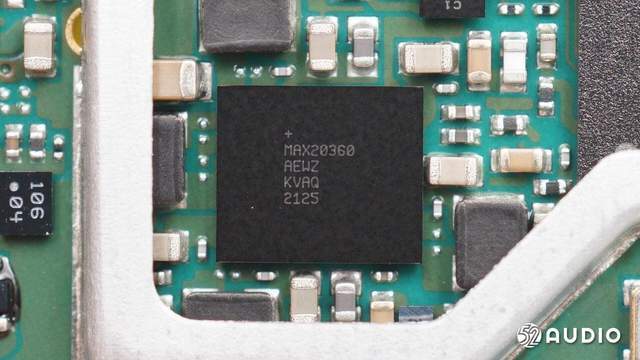

Maxim美信MAX20360是一款高度集成的可编程电源管理方案芯片 ， WLP-72封装 。 设计用于超低功耗可穿戴应用 。 它针对尺寸和效率进行了优化 ， 通过延长电池寿命和缩小整体解决方案尺寸来提高最终产品的价值 。 一组灵活的功率优化稳压器 ， 包括多个降压、升压和降压-升压转换器以及线性稳压器 ， 可提供高度集成度 ， 并能够创建完全优化的电源架构 。 每个稳压器的静态电流均为超低 ， 旨在延长始终开启应用中的电池寿命 。
MAX20360包括完整的电池管理方案 ， 具有电池密封、充电器、电源路径和电量计 。 热管理和输入保护都内置于充电器中 。 该器件还包括一个工厂可编程按钮控制器 ， 具有多个输入 ， 可定制以满足特定的产品UX要求 。 包括三个集成的LED电流吸收器 ， 用于指示器或背光功能 ， 以及具有自动谐振跟踪功能的ERM / LRA驱动器能够为用户提供复杂的触觉反馈 。 低噪声、1.5W降压-升压转换器提供了一种干净的方式来为光学心率系统中常用的 LED 供电 。 该器件可通过 I2C 接口进行配置 ， 该接口允许对各种功能进行编程并读取器件状态 ， 包括使用集成 ADC 读取温度和电源电压的能力 。

文章图片

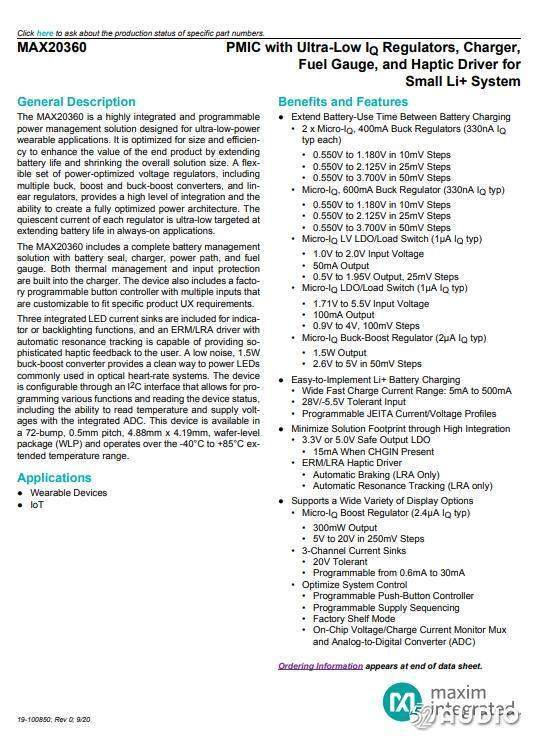

Maxim美信MAX20360的详细资料 。

文章图片

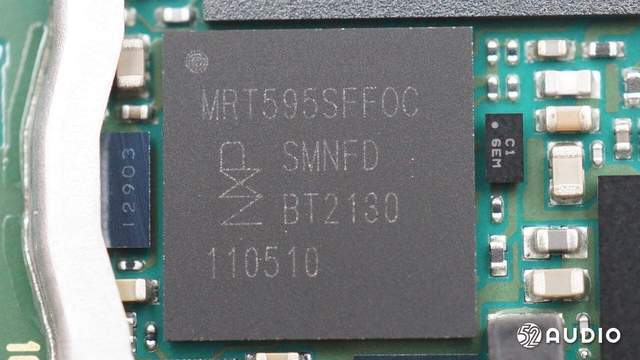

NXP型号MRT595SFF0Ci.MX RT500 跨界MCU微控制单元 ，配备Arm? Cortex?-M33内核 ， 采用?FOWLP249封装扇出型晶圆级封装 ，249 端子 ， 0.4 mm 间距 ，7 mm x 7 mm x 0.725 mm 机身 。
